一、三極管輸入、輸出特性曲線

1、三極管輸入特性曲線

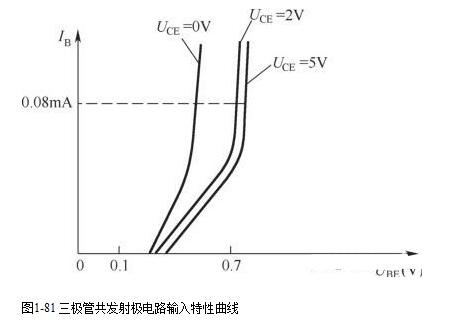

圖1-81所示是某型號三極管共發射極電路輸入特性曲線。圖中，x軸為發射結的正向偏置電壓大小，對于NPN型三極管而言，這一正向偏置電壓用UBE表示，即基極電壓高于發射極電壓;對于PNP型三極管而言為UEB，即發射極電壓高于基極電壓。y軸為基極電流大小。

從曲線中可以看出，這一輸入特性曲線同二極管的伏-安特性曲線十分相似。

輸入特性曲線與集電極和發射極之間直流電壓UCE大小有關，當UCE=0V時，曲線在最左側，這說明有較小的發射結正向電壓時，便能有基極電流。當UCE大到一定程度后，其對輸入特性的影響就明顯減小了。

三極管輸入特性曲線說明了發射結正向偏置電壓與基極電流之間的關系。當UCE大小一定時，UBE大，基極電流大;當UBE大到一定值時，圖中是0.6U左右，UBE只要再大一點，基極電流就會增大許多。對于硅三極管而言，這一UBE值為0.6V左右，對于鍺三極管而言為0.2V左右。另外，不同型號的三極管具有不同的輸入特性曲線。

2、三極管輸出特性曲線

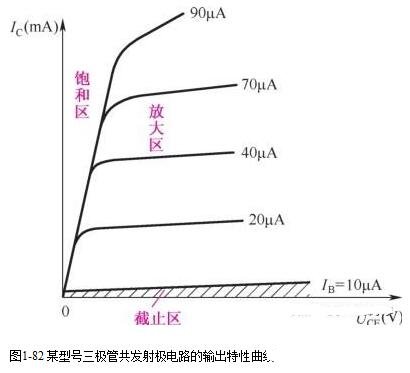

表征三極管電特性的是伏-安特性，其中有兩個：一是輸入特性，二是輸出特性。圖1-82所示是某型號三極管共發射極電路的輸出特性曲線。

三極管的輸出特性是指在基極電流IB大小一定時，輸出電壓UCE與輸出電流IC之間的關系。從圖中可以看出，在不同的IB下，有不同的輸出曲線。

圖中，x軸為UCE大小，y軸為IC大小。從這一圖中還可以看出三極管的截止區、放大區和飽和區。不同型號三極管有不同的輸出特性曲線。

二、如何預防三極管被擊穿

三極管擊穿的原因主要包括過壓、過電流和過熱等：

1、過壓當三極管承受的電壓超過其耐受范圍時，就會發生擊穿。這可能是由于電源電壓過高、電路設計不當或電路中的其他元件失效等原因?qū)е碌摹?

2、過電流過大的電流會使三極管產生大的功率，導致發熱過多并損壞。過電流可能是由于負載過重、電路設計不合理或電路中的其他元件故障等原因引起的。

3、過熱過多的熱量也可能導致三極管失效。這可能是由于環境溫度過高、散熱不良或三極管自身設計缺陷等原因?qū)е碌摹?

為了預防三極管擊穿，可以采取以下措施：

1、合理設計電路在電路設計時，應充分考慮三極管的電壓和電流承受能力，確保電路中的電壓和電流不超過三極管的耐受范圍。同時，還應考慮電路的散熱和保護措施，以提高電路的可靠性和穩定性。

2、選用高質量的三極管選用高質量的三極管是預防擊穿的重要措施之一。高質量的三極管具有更好的性能和更高的可靠性，能夠承受更大的電壓和電流沖擊。同時，還應選擇具有過熱保護、過流保護等功能的三極管，以提高其抗擊穿能力。

3、加強散熱措施散熱不良是導致三極管過熱和擊穿的重要原因之一。因此，在電路設計和使用過程中，應加強散熱措施，如增加散熱片、使用風扇等，以降低三極管的工作溫度。

4、定期檢查和維護定期對電路進行檢查和維護是預防三極管擊穿的有效手段。通過檢查電路中的電壓、電流和溫度等參數，及時發現并處理潛在的故障隱患。同時，還應定期對三極管進行性能測試和更換，以確保其正常工作。
