實時自控 精準調速 | 極海G32R501 2.2kW高性能矢量變頻器參考方案

工業互聯網、人工智能、物聯網等創新技術的快速發展，推動變頻器行業加速向智能化、數字化方向邁進。變頻器不僅具備調速和節能功能，還能融合遠程監控、故障預測和自適應控制等技術，顯著提升設備的運行效率和穩定性，同時降低能耗和排放。這些特性使其更符合國際節能減排目標要求。

極海2.2kW高性能

矢量變頻器參考方案介紹

極海G32R501 2.2kW高性能通用矢量變頻器參考方案，主要用于控制和調節三相交流同步電機的速度和轉矩。采用高性能的矢量控制技術，低速高轉矩輸出，具有良好的動態特性、超強的過載能力、增加了用戶可編程功能及后臺監控軟件，通訊總線功能，支持多種PG卡等，組合功能豐富強大，性能穩定。

可用于紡織、造紙、拉絲、機床、包裝、食品、 風機、水泵及各種自動化生產設備的驅動。

方案部分參數

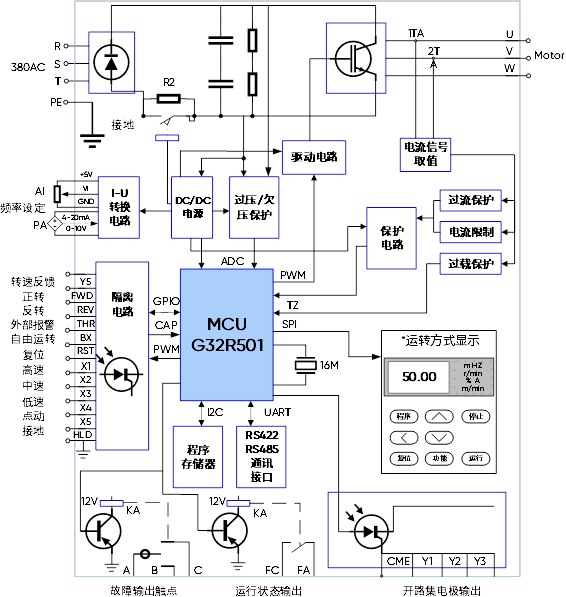

變頻器原理圖

軟硬件介紹

G32R501 2kW變頻器參考方案，由功率板、控制板、按鍵顯示板組成。

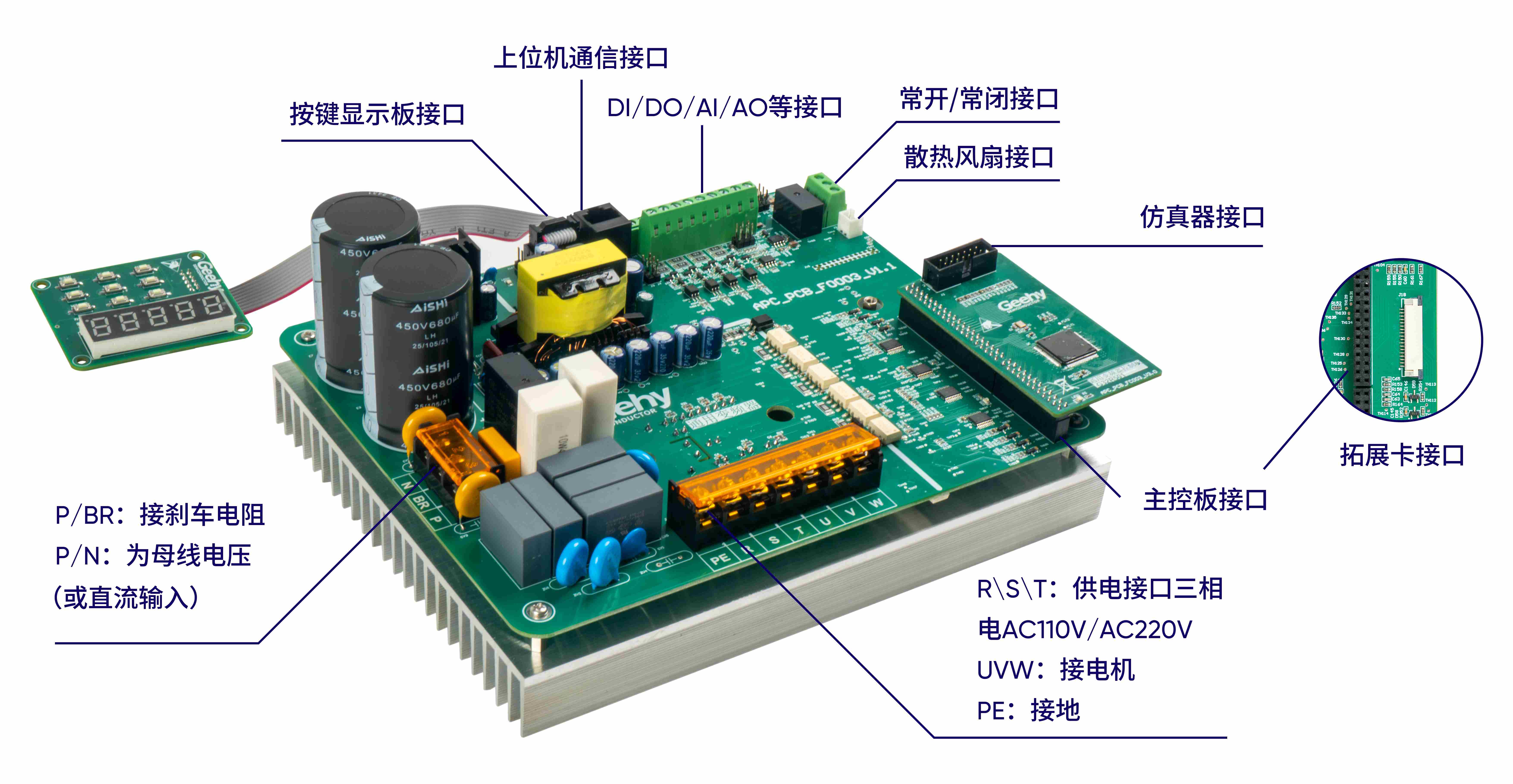

變頻器實物圖

本方案搭載無感觀測器，實現高性能無感FOC控制，可實現調速范圍：1:200；轉速精度：±0.5%；轉矩精度：5Hz以上±0.5%

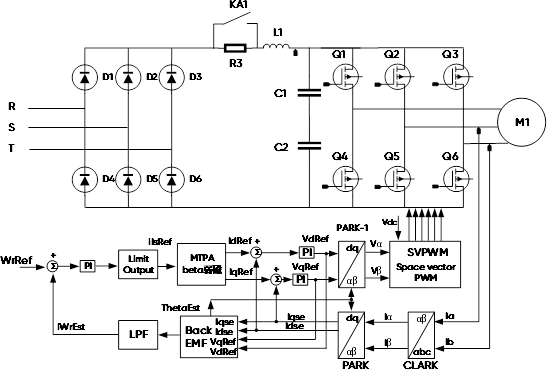

變頻器無感控制圖

方案優勢

■ 基于G32R501實時控制MCU的單芯片方案

■ 支持零速度切換，瞬停不停，提高設備運行的穩定性、安全性和連續性

■ 支持電機參數靜態辨識（電阻/電感/磁鏈）

■ 同步電機驅動超強過載能力（可調可設），提供更高靈活性和可靠性

■ 載波頻率：0.8kHz~16kHz，可根據負載特性自動運行，在控制精度、噪聲、效率和適應性等方面具有顯著優勢

■ PI自整定：模型參考自適應，自動優化控制參數，提高控制精度、動態響應和系統穩定性

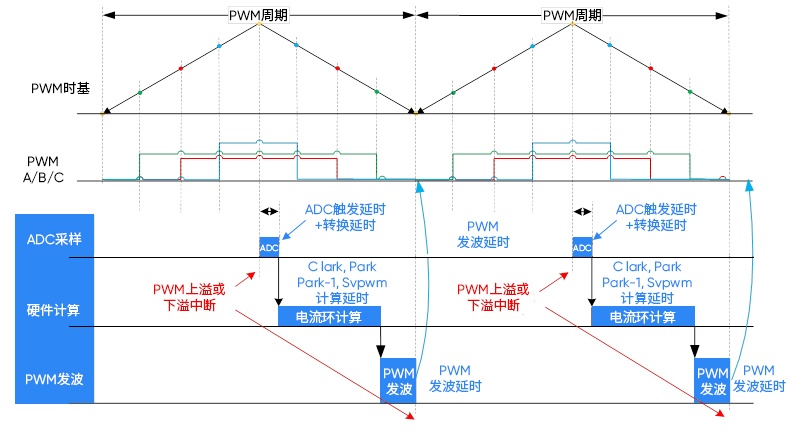

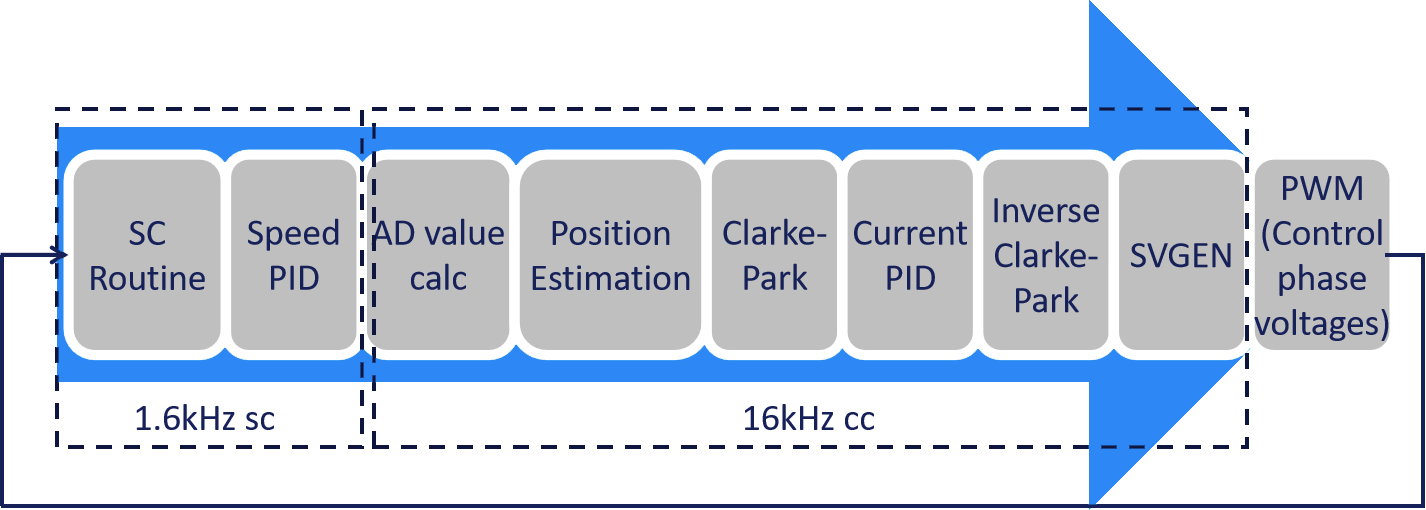

采用G32R501芯片在240MHz主頻下，單核FLASH中運行時（路徑：ITCM → FACC → Flash），控制環路周期：62.5μs，優化等級為O2狀態下，環路執行時間：＜19.8μs（同類產品執行時間為24μs）。

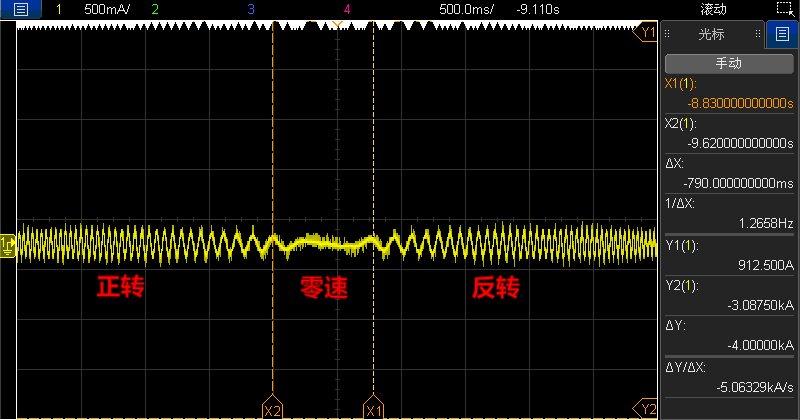

正反轉零速切換

支持正反轉運行，實現零速度自由切換。通過優化控制策略在正反轉切換時設置合理的過渡區和切換邏輯，實現電機在零速時的平滑切換，并采用狀態機的滯環切換方案，確保電機在正反轉切換時不會出現機械特性反轉。

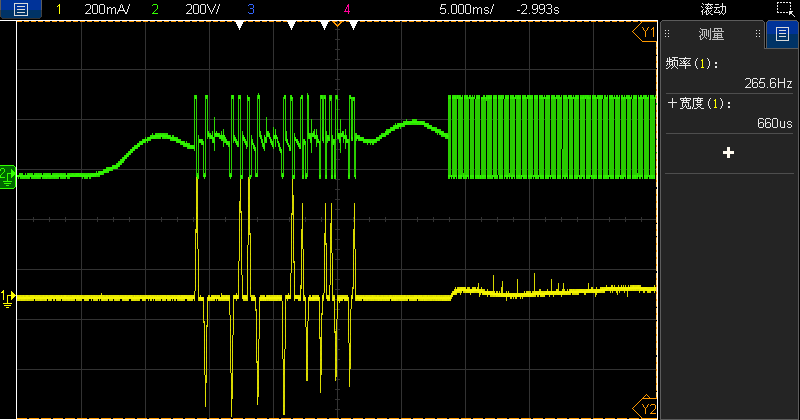

IPD初始位置檢測

采用脈沖注入法：假定轉子處于某一位置建立 dq 坐標系，將 0-360 電區間劃分成 N 份，在每個區間打出等幅值脈沖并采集AB相電流。由于轉子磁效應會影響電流變化率，和 S 極方向相同方向的電流變化率越大，和 N 極相同方向電流的變化率越小，找出電流變化率最大的脈沖對應的電角度，再疊加上代碼假定的初始角度，即為轉子的初始位置，在此基礎上還可利用增量式光電編碼器數值做抖動補償。

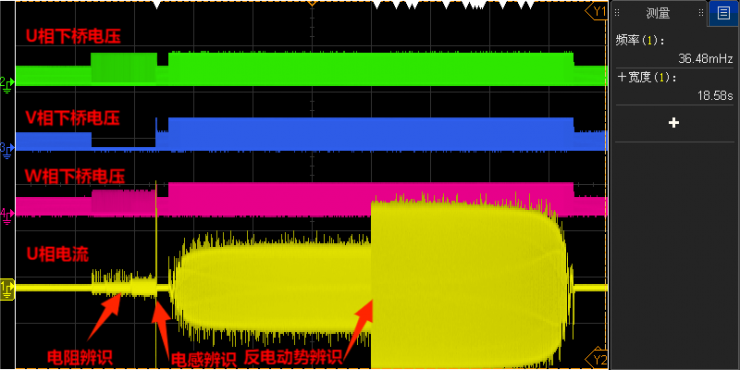

參數辨識

支持電機參數靜態辨識（電阻/電感/反電動勢(磁鏈)）,PI參數自整定，無需人工調試，一鍵運行。 ■ 電阻識別技術：采用直流注入法，給電機繞組施加直流電壓，測量繞組中的直流電流，根據歐姆定律計算電阻，并對電流和電壓進行低通濾波。 ■ 電感識別技術：采用脈沖電壓法，在準確的兩相旋轉坐標系的 d、q 軸上注入正反向的高頻脈沖電壓，依據電壓方程計算出 d、q 軸電感。 ■ 反電動勢識別技術：采用狀態觀測器，通過對電機轉子位置、速度和電流等狀態的估計，實現對反電動勢的觀測和估計。 ■ PI參數自整定：通過建立閉環電機模型，引入臨界增益和臨界周期來確定最佳的Kp和Ki值。 通過以上技術，可實現無傳感器高精度控制。

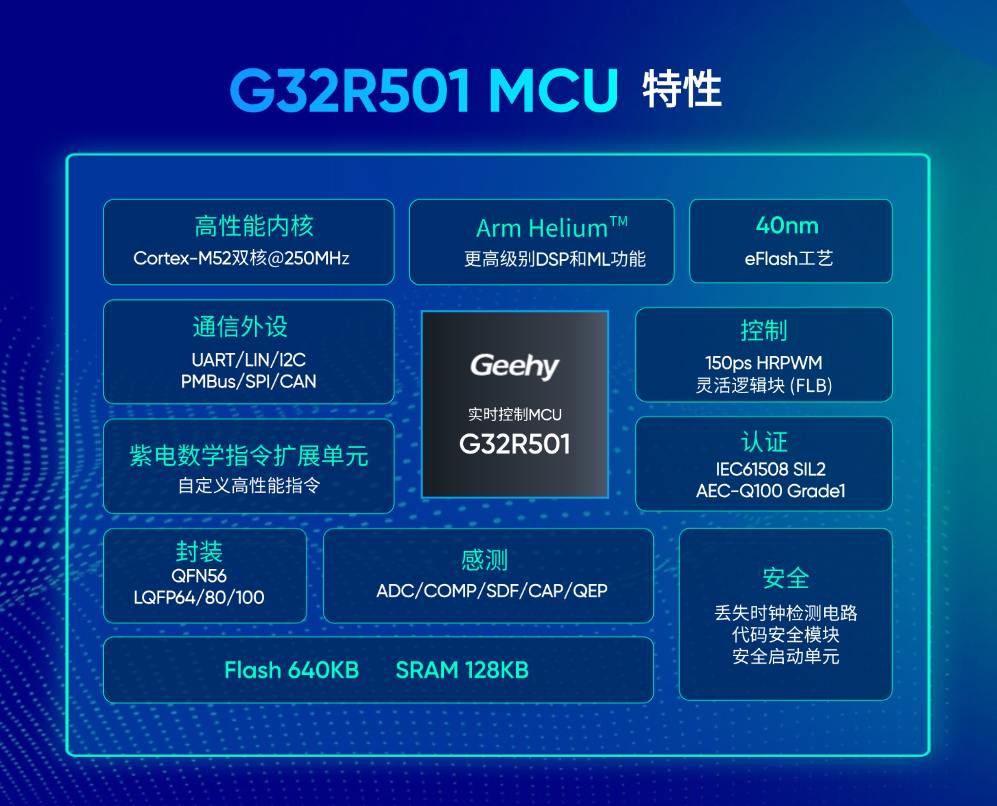

G32R501芯片特性

■ 內核與存儲：基于Cortex-M52雙核架構，主頻250MHz，配備緊耦合內存（ITCM、DTCM）、I/D-Cache，F(xiàn)lash預取，實時性能高；

■ 擴展指令：極海自研紫電數學指令擴展單元，支持CRC運算、Viterbi、三角函數、除法、開方等數學運算；

■ 增強型控制外設：

· 16個PWM通道，多通道同步性能高，助力低速精準電機控制；

· 靈活的IP聯動功能，PWM模塊具有額外兩個比較子模塊（CMPC、CMPD）專門用于產生同步事件，可在計數器任意時刻產生事件，同步事件可傳遞至任一PWM模塊同步PWM相位，并觸發ADC開始采樣；

■ 高精度模擬外設：

· 3個3.45MSPS的12-bit高速ADC，快速準確采集模擬信號，減小信號延遲；

· ADC支持3.3V/2.5V內部參考源，2.5V參考源時，電壓分辨率可提升32%，提高反饋信號采樣精度；

■ 豐富通信接口：CAN×2、I2C×1、UART×2、SPI×2、QSPI×1、LIN、PMBus×1。

極海G32R501 2kW高性能矢量變頻器量產級參考方案，涵蓋完整的軟硬件設計，可提供全功能軟件固件和變頻器控制上位機PC調試工具，支持參數設置、JOG調試、故障排查、波形分析等功能；方案配有詳細使用指南，方便工程師快速進行上手使用、性能評估以及二次開發。
