?IAP(In Application Programming)功能設計?是指在應用程序運行過程中，通過預留的通信接口對存儲器中的程序進行更新和升級的設計。具體來說，IAP功能設計允許用戶在自己的程序運行過程中，對User Flash的部分區域進行燒寫，從而實現固件的更新和升級。這種設計的主要目的是為了在產品發布后，能夠通過預留的通信口(如串口、USB、網絡等)方便地對產品中的固件程序進行更新升級?12。

IAP功能設計的基本原理和實現方法

IAP功能設計通常涉及以下步驟：

?程序分兩部分編寫?：通常將程序分為BOOT和APP兩部分。BOOT部分負責檢查是否需要對APP部分進行更新，如果需要?jiǎng)t進行更新操作;如果不需更新則直接跳轉到APP部分執行?23。

?Flash空間劃分?：根據需要，可以將Flash空間劃分為多個區域，例如APP1和APP2，用于備份和升級?2。

?通信接口?：通過串口、USB、網絡等方式進行數據傳輸，實現固件的更新和升級?2。

IAP功能設計的應用場景和優勢

IAP功能設計廣泛應用于各種嵌入式系統中，特別是在需要頻繁更新固件的設備中。其優勢包括：

?靈活性高?：可以在應用程序運行時進行更新，無需停止設備運行。

?維護方便?：通過預留的通信口進行固件更新，減少了維護成本和時間。

?適用性強?：適用于各種需要遠程升級的設備，如智能家居設備、工業控制設備等。

通過以上內容，可以全面了解IAP功能設計的定義、原理、實現方法以及應用場景和優勢。

要實現IAP功能，通常需要在設計固件程序時編寫兩個項目代碼：第一個項目程序不執行正常的功能操作，而只是通過某種通信管道(如USB、USART、一些無線設備)接收程序或數據(可執行HEX文件)，執行對第二部分代碼的更新;第二個項目代碼才是真正的功能代碼。這兩部分項目代碼同時燒錄在用戶Flash中，當芯片上電后，首先是第一個項目代碼開始運行，再去更新第二段代碼。相比傳統ISP(在系統編程)需要專用燒錄器的模式，IAP顯著降低了維護成本和時間延遲。但需注意存儲空間劃分的安全冗余設計，避免因斷電導致系統崩潰。部分高端方案會采用雙Bank存儲結構，確保升級失敗時能回滾至舊版本。當前IAP技術正與安全啟動(Secure Boot)機制深度結合，防范惡意代碼注入風險。

根據IAP的特性，以及MSP430系列沒有自帶IAP功能的特點，必須自行編寫IAP程序來進行片內Flash的燒寫，這樣才能達到升級的目的。以下將詳細介紹如何進行IAP升級設計。

系統設計的總體構想是，通過無線的方式，將需要升級的二進制文件直接下載到相應的地址空間，然后讓單片機系統自動執行IAP升級。

這里的重點是要編寫一個“螞蟻搬家”代碼，因?yàn)樗皇窃贛SP4 30F149片內Flahs區里運行的，而是在設定的RAM區運行。RAM空間有限，所以用匯編代碼編寫(推薦，也可以用C語言寫，然后再精簡為匯編語言)，不能有堆棧的操作，代碼不能超過2 KB。

1 硬件設計

(1)系統主芯片的內部結構

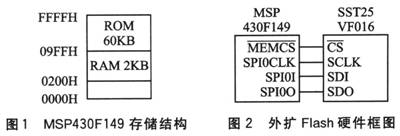

首先簡單介紹一下MSP430F149的內部存儲地址結構圖，如圖1所示，這樣有助于對它進行IAP的升級設計。

由圖1可以看出，ROM和RAM同一個地址空間，尋址空間為64 KB，采用馮·諾依曼結構，使用一組地址數據總線，地址為0000H～FFFFH，RAM地址區域?yàn)?200H～09FFH，代碼區ROM為1000H～FFFF。

(2)外擴的Flash芯片結構

為了能夠?qū)⒁?jí)的文件(一般是IAR編譯出來后，要經過第三方軟件換為二進制文件)先保存在一個地方，系統必須外擴1片F(xiàn)lash(當然也可是其他介質)。由于MSP430F149系列單片機的SPI接口有2個，因此選擇了具有SPI接口的Flash芯片，如SST25VF016(16 Mb)等系列。該芯片電壓為2.7～3.6 V，剛好符合MSP系列單片機低功耗電壓的要求，操作指令非常簡單。外擴Flash硬件框圖如圖2所示。根據保存數據的要求，可以設計為多片，使保存的空間更多。在軟件設計時，設計好存放升級文件的首地址和該文件的大小。在MSP430F149系列中，該文件一般大小為64 KB。

(3)存儲空間地址劃分

為了能詳細清晰的說明，可以把HEX文件保存在SST25VF016的開頭地址上，即地址從0x000000～0x010000即可。當然也可以根據項目要求，自定義空間地址。

2 通信傳輸

對于如何將編譯好的可執行文件(BIN文件)從第三方下載到相應的外擴存儲空間里，這里主要推薦幾款無線遠程升級方案：

①無線GPRS方案，優點是可以遠程控制下載;缺點是GPRS需要收費，而且是一卡對應一設備(在即將解決費用問題的同時，這也許是未來發展的趨勢)。

②紅外線方案，現在很多的PDA都帶有該功能，在該單片機的系統加接一個紅外模塊，并且在PDA上寫個小軟件，就可以輕松地將升級文件下載到外擴的Flash指定的位置;缺點是需要人員到現場作業。

③藍牙技術方案，這個技術和紅外線技術類似，優點是數據傳輸沒有方向性，速度較紅外線快得多。

其他不一一介紹，希望讀者能有更多的升級方案。為了簡要說明，這里用紅外線方案作為下載升級軟件的媒體介質，其他無線或者有線的媒體介質，其原理都一樣，讀者可以根據自己的項目自行選擇。

3 軟件設計

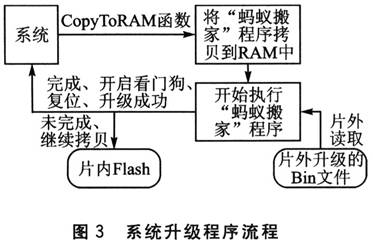

首先假設已經將要升級的文件下載到相應的外擴Flash中了，對于整個IAP程序的設計，分為兩個部分：第一，先編寫“螞蟻搬家”程序，即一字節一字節地從相應的外擴Flash地址(事先已經定義好了)中搬移到片內Flash中(從0x1100開始至0xFFFF);第二，編寫引導程序(COPY程序)，將“螞蟻搬家”程序拷貝到相應的RAM空間(0x0200)中，并將PC指向0x0200。系統升級程序流程如圖3所示。

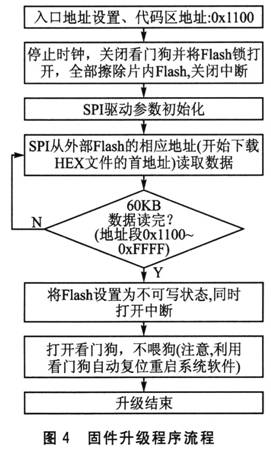

注意：從片外的Flash拷貝到片內Flash中時，一定要將60 KB全部拷貝完畢，否則系統將為不正常。最后要開啟看門狗，復位，即PC從0x0000開始?！拔浵伆峒摇背绦蛄鞒倘鐖D4所示。

圖4中必須注意：

①必須先固定該程序的入口地址，這樣引導程序才能將之拷貝到RAM中，大小要控制在2 KB之內。該程序比較小，一般不會

超過2 KB 。

②必須將Flash狀態鎖住，這樣在寫的時候不容易出錯。

③在讀取60 KB數據后，打開看門狗。IAP升級系統是根據看門狗不喂狗來自動復位重啟系統的。

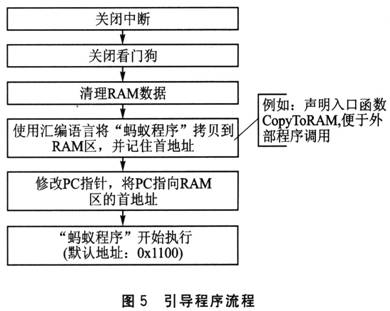

用戶只要根據上面的流程進行編程，就很容易實現IAP升級(這里是重點，也是一個難點)。引導程序流程如圖5所示。

圖5說明：聲明一個入口函數，便于外部程序升級時調用。這個引導程序比較簡單。由于在片內執行，所以使用匯編語言(mov指令)很容易就可以把螞蟻搬家程序?qū)氲絉AM中。

由于IAR編譯出來的最終文件為*.a43文件，建議使用類似(HexToBin.exe)軟件將*.a43文件轉化成二進制文件，就可直接下載了。

4 注意事項

這段代碼必須在RAM里運行，所以暫時不使用SP來“RET”。也就是說，不可以使用CALL指令，也不可以使用壓棧處理(如PUSH或者POP等指令)，所以這里將不可以開設堆棧區。通過某種無線手段執行代碼(BIN文件)，然后根據自定義無線協議，將該可執行代碼下載并保存到片外的Flash相應地址空間，最后啟動升級程序。最后通過啟動看門狗并復位來啟動系統。
