?混頻器?和?調制器?是電子通信領域中兩種不同的設備，它們在信號處理和通信系統中扮演著關鍵角色。

混頻器

混頻器是一種電子電路或器件，主要用于將兩個不同頻率的信號混合，生成新的頻率信號。其核心功能是通過非線性操作，將輸入信號的頻率轉換到另一個頻率。混頻器通常有兩個輸入信號：一個為載波信號(通常為高頻信號)，另一個為調制信號(低頻信號)。通過特定的非線性元件(如二極管、晶體管或數字信號處理算法)，混頻器將這兩個信號相乘，生成包含原始信號頻率的和及差頻率的輸出信號。

混頻器在通信系統中有多種應用場景，例如在超外差接收機中，混頻器將接收到的射頻信號與本地振蕩器產生的信號進行混頻，生成中頻信號，以便進行后續的信號處理和解調。此外，混頻器還用于頻率轉換、信號選擇、放大和濾波等操作?12。

調制器

調制器則是通過數字信號處理技術，將低頻數字信號(如音頻、視頻、數據等)調制到高頻數字信號中，以便進行傳輸。調制器廣泛運用于廣播、電視等信息的傳輸。調制器一般和解調器成對使用，調制器用于將數字信號處理到高頻信號上進行傳輸，而解調器則將接收到的信號還原成原始的信號。

調制的過程是將要傳輸?shù)男畔⑿盘?稱為基帶信號)轉換成適合在傳輸介質中傳輸?shù)男盘?稱為載波信號)。常見的調制方式包括調幅調制(AM)、調頻調制(FM)和調相調制(PM)等。調制技術可以提高信號的傳輸效率和抗干擾能力。

在無線通信系統中，信號必須進行上變頻或下變頻后才能進行信號傳播和處理。這種變頻步驟在傳統上稱為混頻，是接收和發射信號鏈必不可少的過程。

于是，混頻器和調制器就成為射頻(RF)系統的基本構件。隨著無線通信標準的不斷演進，查看這些構件的特征并了解混頻器如何影響總體系統性能至關重要。

在所有的無線設計中，混頻器和調制器都支持變頻并實現通信。它們確定整個信號鏈的基本規格。它們的接收信號鏈具有最高功率，對來自發射通路中的數模轉換器(DAC)的信號進行上變頻，并實現數字預失真(DPD)系統，從而影響整個通信系統的性能。

那么，基本混頻器的工作原理如何?有哪些重要規格要考慮?目前有哪些混頻器和調制器方案可用來改進和簡化系統設計?

基本混頻器工作原理

最簡單的混頻器就是一個乘法器?；祛l器實際上是個對輸入信號相乘以產生新頻率的輸出信號。射頻調制器和解調器本質上就是混頻器。這些器件獲取基帶輸入信號，并輸出射頻調制信號(反之亦然)。

由于影響混頻器的因素同時也會影響調制器，因此本文主要從混頻器的角度進行探討。接收器一般采用下變頻來實現高頻RF信號的處理，發射器則將低頻基帶信號轉換成高速射頻?；祛l器的所有部分都像負載和源一樣。

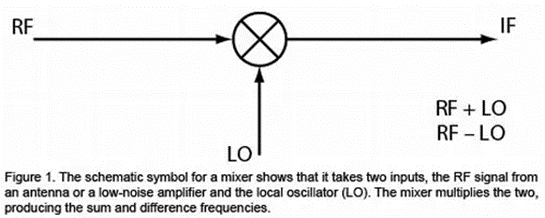

在第一個示例中，我們以下變頻為例。兩個輸入分別為RF和本地振蕩器(LO)。輸出為中頻(IF)。輸出信號包含輸入的和與差(圖1)。我們可以從數學上解釋這些混頻輸出分量：

RF輸入 = A1sin(ω1t + φ1)

LO輸入 = A2sin(ω2t + φ2)

輸出IF = A1A2sin(ω1t + φ1) sin(ω2t + φ2)

通過三角恒等式，我們可以得到包含和與差的輸出：

輸出IF = (A1A2/2) {cos[(ω1 + ω2)t +(φ1 + φ2)] + cos[(ω1 – ω2)t – (φ1 - φ2)]}

要獲得進行信號處理所需的信號質量，可能需要多個下變頻過程和濾波，具體取決于IF頻率和系統級規劃。(LO 〉 RF為本振上注入式，RF 〉 LO為本振下注入式。)

上變頻過程中的混頻器一般在產生基帶信號后采用。在這個過程中，IF為輸入，RF為輸出。此外，輸出為輸入信號的和與差。

需要在輸入和輸出端進行額外的濾波，以便減少有害產物，獲得與接收信號鏈相似的理想性能。

變頻增益

變頻增益是混頻器的主要衡量標準，可用于在生產中進行功能驗證。變頻增益是輸出信號電平與輸入信號電平之比，通常以dB表示。無源混頻器的變頻損耗一般與插入損耗表示。

一般來講，大多數混頻器的變頻損耗介于4.5與9dB之間。這取決于混頻器類型以及混頻器不平衡、平衡-不平衡變換器不匹配和二極管串聯電阻等所有額外的損耗。寬頻帶混頻器更容易產生較高的變頻損耗，因為它們需要在整個輸入帶寬上維持平衡。變頻增益會影響總系統自動增益控制(AGC)規劃、DPD系統算法和靈敏度規劃。

噪聲

混頻器在進行頻率轉換時會給信號帶來噪聲。相對于發熱狀態下輸出端SNR的輸入端信噪比(SNR)稱為噪聲系數：

噪聲系數F = (SNR)In/(SNR)Out

噪聲指數NF = 10log(F)

從級聯噪聲指數可以看出(G為各級的增益)，第一個級的影響最大。因此在基本接收系統中，開關、濾波器和混頻器前的低噪聲放大器(LNA)都會增加總系統的噪聲系數。仔細地選擇這些元器件和混頻器可以最大限度地降低總噪聲并提升靈敏度。

請記住，LO驅動電平會影響轉換增益和噪聲。隨著LO功率的下降，噪聲也隨之下降。雙邊帶(DSB)混頻器和單邊帶(SSB)混頻器對噪聲的定義略有不同。對于DSB而言，輸出端提供所需的IF和鏡像(針對到此為止討論的所有混頻器)。對于SSB而言，鏡像會盡可能減少。

DSB噪聲包含來自RF和鏡像信號頻率的噪聲和信號。對于SSB噪聲而言，鏡像信號在理論上丟失(雖然包含了鏡像噪聲)。理想的SSB混頻器的噪聲指數是同類DSB混頻器的噪聲指數的兩倍。

隔離

混頻器中的隔離在以下端口之間指定：RF與IF;LO與IF;IF與RF以及LO與RF。隔離量度計算一個端口到另一個端口的泄漏功率。例如，要測量LO到RF的隔離，只需將一個信號施加到LO端口，然后測量RF端口的這個輸入LO信號的功率。

由于輸入信號(特別是LO)較高，足以導致系統性能下降，因此隔離至關重要。LO泄漏會通過干擾RF放大器或在天線端口輻射RF能量，從而干擾輸入信號。LO至IF輸出的泄漏會壓縮接收器陣列中剩余的IF單元，引起處理錯誤。

RF至IF的泄漏以及IF至RF的泄漏表示電路平衡性能，該性能與變頻損耗有關。混頻器的平衡性能越好，變頻損耗就越低;因此，也具有較好的變頻性能平坦度。理想情況下，隔離規格盡可能高，并且在最終的外形板設計上具有屏蔽和良好的布局。

1dB壓縮點

在接收系統中，混頻器最有可能是整個系統中功率最高的器件。因此線性規格非常重要，它可以確定整個接收器的諸多系統規格。

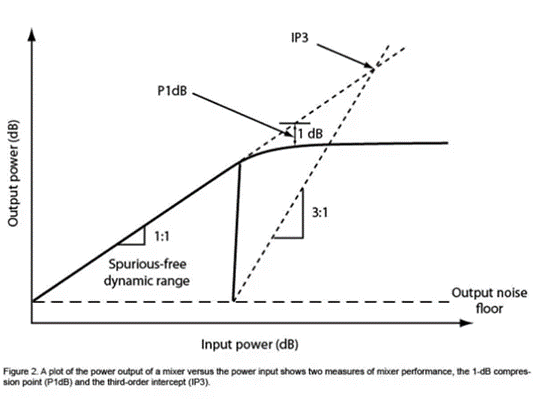

在標準或線性工作條件下，混頻器的變頻損耗是恒定的，與RF功率無關。這意味著，當你以1dB的幅度增加輸入功率時，輸出功率也會以1dB遞增。在P1dB壓縮點，輸入功率增加，輸出不隨輸入功率線性增加，其值比線性輸出低1dB。

在P1dB點或更高點運行混頻器會使需要的IF或RF信號失真，同時會增加頻譜中的雜散量。完整信號鏈的1dB壓縮點會影響系統的動態范圍。混頻器的典型P1dB規格介于0至15 dB之間。P1dB越高，性能越高，系統動態范圍相應地越好。

三階截取點

與P1dB類似，三階截取點(IP3)也會影響系統性能。不佳的三階交調性能與IP3有直接關系，并且會增加真實工作條件下的噪聲基底。這看來會降低無線接收器的靈敏度，相應地降低整個無線通信系統的性能。因此，IP3點越高越好。

要測量IP3，我們對RF輸入端施加兩個相同功率的輸入信號F1和F2 (假設這是下變頻過程)。要計算IP3，由于非?？拷嚓P(guān)的IP輸出，因此我們在(2F2 – F1) – FLO和(2F1 – F2) – FLO產生相關的三階交調失真(IMD3)，由于未能達到實際的IP3點，因此IP3點是從IMD3獲得的理論值?；祛l器的輸出級在達到IP3之前飽和。一般對于無源混頻器而言，高頻信號的IP3至少為P1dB以上15 dB，低頻信號的IP3至少為壓縮點以上10dB。

調制是指將要傳輸?shù)男畔⑿盘?稱為基帶信號)轉換成適合在傳輸介質中傳輸?shù)男盘?稱為載波信號)的過程。調制的目的是將基帶信號的頻率范圍轉移到較高的載波頻率范圍內，以便進行傳輸。常見的調制方式包括調幅調制(AM)、調頻調制(FM)和調相調制(PM)等。調制技術可以提高信號的傳輸效率和抗干擾能力。

混頻是指將兩個或多個不同頻率的信號進行相互作用，產生新的頻率信號的過程。在通信系統中，混頻通常用于將不同頻率的信號進行頻率轉換，以便進行信號的選擇性放大、濾波和解調等操作。混頻器通過非線性元件(如二極管或晶體管)實現，將輸入信號與局部振蕩器產生的信號相互作用，生成包含原始信號頻率之差的新信號。混頻器在超外差接收機、頻率合成器等系統中有著廣泛的應用。

因此，調制是將基帶信號轉換成適合傳輸?shù)妮d波信號的過程，而混頻是將不同頻率的信號相互作用，產生新的頻率信號的過程。調制和混頻是通信系統中的兩種重要技術，它們分別用于信號的頻率轉換和頻率處理。
