?變壓器的特性主要包括外特性和效率特性?。變壓器的外特性是指在一次側外施電壓和二次側負載功率因數不變時，二次側端電壓隨負載電流變化的規律。

?變壓器的外特性曲線?反映了在不同負載情況下，二次電壓隨負載電流的變化情況。由于變壓器內部存在電阻和漏抗，當負載電流流過時，會產生阻抗壓降，導致二次端電壓隨負載電流的變化而變化。外特性的曲線圖可以幫助理解變壓器在不同負載條件下的性能表現?。

?變壓器的效率特性?是指其在能量傳遞過程中的效率。變壓器在能量傳遞過程中會產生損耗，主要包括鐵損耗和銅損耗。鐵損耗包括基本鐵損耗和附加鐵損耗，與一次側外加電源電壓的大小有關，而與負載大小無關;銅損耗包括基本銅損耗和附加銅損耗，與負載電流的平方成正比?。變壓器的效率通常很高，中、小型電力變壓器的效率在95%以上，大型電力變壓器的效率可達99%以上?。

變壓器是一種重要的電力設備，具有多種獨特的優點。以下是其主要特點：

1.電壓轉換能力：最基本的優點是能夠改變交流電的電壓等級以適應不同的用電需求和保護電路免受高電壓的沖擊。

2.功率傳輸與分配：通過集中和分散電能的方式實現電能的遠距離輸送以及在不同負載之間的合理分配，提高了電力系統的穩定性和效率。

3.安全可靠的運行特征：采用多重保護措施如過載保護、短路保護和絕緣防護等來確保設備的安全性和可靠性。即使在異常情況下也能迅速切斷電源以保護設備和人身安全。

4.經濟節能性：高效的能量傳遞效率和靈活的能源管理策略有助于減少不必要的能源消耗并降低運營成本。此外還能夠在高峰時段提供足夠的電量以滿足市場需求并保持電網穩定。

一、高頻與低頻變壓器的區別?

一般情況下，低頻變壓器是指“工頻變壓器”，它是工作在(50Hz)下，用來改變電壓，低頻變壓器使用的鐵芯一般是高導磁率的硅鋼片。

高頻變壓器是指工作在高頻率中的，起換能作用的變壓器，因?yàn)榇艌?chǎng)的頻率很高，硅鋼片中會產生渦流(硅鋼片中的小磁體轉換速度跟不上)，所以高頻變壓器一般使用“高頻鐵氧體”為磁芯。

高頻變壓器與低頻變壓器其區別在于針對頻率上，其工作頻率上的不同，從而導致選材上會有一些不同。低頻變壓器與高頻變壓器工作原理是一樣的，不論工作頻率高低，都是通過電磁感應來傳輸能量的。

由于高頻和低頻的頻率不同，高頻的只能用在頻率高并且激勵源頻率與變壓器頻率相匹配的電路中，而低頻的則相反，不能混用，即使高頻的如果頻率不匹配的話一般是不能用。

如果變壓器傳輸一定的能量，工作頻率高，在一定時間內傳輸能量的次數多，每一次傳輸?shù)哪芰靠梢陨?，則變壓器用的材料少，結構尺寸小，因此一般的高頻變壓器，線圈匝數比較少，尺寸可以做的非常小，低頻變壓器線圈匝數比較多。

在同功率下的兩種變壓器，高頻變壓器則會比低頻變壓器小很多，這種情況下，高頻變壓器會只有低頻變壓器的十分之一左右。這是因?yàn)樾枰獙?duì)低頻變壓器進行保護，減少u值，用硅鋼片制作，但效率變差，所以要做大體積散熱。

二、功放為什么要使用環形變壓器?

如今，很多電子發燒友選擇音響功放變壓器時都是選環形變壓器，音響功放采用環形變壓器是由于音頻功放的特性所決定的。

與其它設備用電量基本不同，音頻功放用電量不但變化快，而且變化幅度也大。這就要求變壓器必須瞬間過載能力強，響應速度快，否則會容易形成噪聲、聲音不飽滿、音質不好等。

環形變壓器在同等體積中由于容量大，直耦式幾乎0延遲響應，能滿足音響供電特點。

環形變壓器應用在音響功放中的優點：

1、電效率高鐵心無氣隙，疊裝系數高 。

2、外形尺寸小，重量輕，環形變壓器比疊片式變壓器重量可以減輕一半。

3、磁干擾較小，環形變壓器鐵心沒有氣隙，繞組均勻地繞在環形的鐵心上，這種結構導致了漏磁小，電磁輻射也小。

4、振動噪聲較小，鐵心沒有氣隙能減少鐵心感應振動的噪音，繞組均勻緊緊包住環形鐵心，有效地減小磁致伸縮引起的“嗡嗡”聲。

5、運行溫度低由于鐵損，鐵損很小，鐵心溫升低，繞組在溫度較低的鐵心上散熱情況良好，所以變壓器溫升低。

6、容易安裝，環形變壓器只有中心一個安裝螺桿，特別容易在電子設備中進行快速安裝與拆卸。

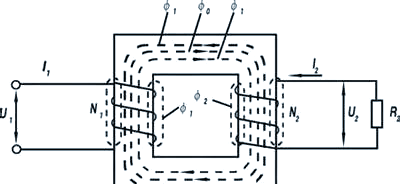

變壓器，這一變換交流電壓、電流和阻抗的器件，其工作原理在于鐵芯(或磁芯)中產生的交流磁通。當初級線圈中通入交流電流時，鐵芯便會產生這種磁通，進而在次級線圈中感應出相應的電壓(或電流)。其結構主要包括鐵芯(或磁芯)以及兩個或多個繞組的線圈。其中，接電源的繞組被稱為初級線圈，而其他繞組則稱為次級線圈。

一、變壓器的制作原理闡釋：

在發電機的運作過程中，無論是線圈在磁場中運動，還是磁場固定而線圈在其中運動，都會在線圈內產生感應電勢。這兩種情況雖然磁通總量保持不變，但與線圈相交鏈的磁通數量卻會發生變化，這正是電磁互感應的原理。變壓器正是基于這一原理，實現了電壓、電流和阻抗的變換。

二、變壓器的多樣化分類

變壓器可以根據不同的標準進行多種分類。按冷卻方式，變壓器可分為干式(自冷)、油浸(自冷)和氟化物(蒸發冷卻)三大類。在防潮方面，則有開放式、灌封式和密封式變壓器之分。此外，根據鐵芯或線圈的結構，變壓器可進一步細分為芯式、殼式、環型和金屬箔等多種類型。另外，根據電源的相數，變壓器又可分為單相、三相和多相等不同類型。最后，根據其具體用途，變壓器又可分為電源、調壓、音頻、中頻、高頻和脈沖等多種用途的變壓器。

三、電源變壓器的特性參數

工作頻率：

變壓器鐵芯的損耗與頻率緊密相關，因此，設計和使用時必須考慮使用頻率，這種頻率被稱為工作頻率。

額定功率：

在特定的頻率和電壓條件下，變壓器能夠持續工作而不超過規定溫升的輸出功率，被稱為額定功率。

額定電壓：

它是指在變壓器線圈上允許施加的電壓，工作時必須控制在規定范圍內。

電壓比：

這是指變壓器初級電壓與次級電壓之間的比值，分為空載電壓比和負載電壓比。

空載電流：

當變壓器次級開路時，初級仍會有一定的電流，這部分電流被稱為空載電流。它由磁化電流(產生磁通)和鐵損電流(由鐵芯損耗引起)組成。對于50Hz的電源變壓器，空載電流近似等于磁化電流。

空載損耗：

在變壓器次級開路的情況下，初級測得的功率損耗被稱為空載損耗。主要損耗是鐵芯損耗，而空載電流在初級線圈銅阻上產生的損耗(銅損)相對較小。

效率：

它表示次級功率P2與初級功率P1的比值，以百分比形式呈現。通常，變壓器的額定功率越大，其效率也越高。

絕緣電阻：

它反映了變壓器各線圈之間以及線圈與鐵芯之間的絕緣性能。絕緣電阻的大小受到絕緣材料性能、溫度和濕度的影響。

四、音頻變壓器與高頻變壓器特性參數

頻率響應：

這描述了變壓器次級輸出電壓如何隨工作頻率而變化。

通頻帶：

當變壓器在中間頻率的輸出電壓為U0，且輸出電壓(輸入電壓保持恒定)降至0.707U0時的頻率范圍，被稱為變壓器的通頻帶B。

初、次級阻抗比：

在變壓器初、次級接入適當?shù)淖杩筊o和Ri，以實現阻抗匹配時，這兩個阻抗的比值即被稱為初、次級阻抗比。阻抗匹配狀態下，變壓器能夠達到最佳工作狀態，從而實現最高的傳輸效率。

五、低頻變壓器的技術參數

工作頻率范圍：

低頻變壓器所適用的頻率范圍。

額定電壓與電流：

在規定的工作條件下，低頻變壓器能夠持續工作的最大電壓和電流值。

溫升限制：

在特定工作條件下，低頻變壓器允許的最大溫升。超過此限制可能會影響變壓器的性能和壽命。

電壓變換功能

變壓器能夠根據需要將輸入電壓升高或降低，這是其最基本也最重要的功能。通過電磁感應原理，變壓器能夠輕松實現電壓的變換，從而滿足不同電氣設備的供電需求。這種電壓變換功能不僅提高了電能的傳輸效率，還有效地減少了電能在傳輸過程中的損耗。

高效能量轉換

變壓器在電能轉換過程中具有高效率的特點。由于其工作原理基于電磁感應，因此能夠以最小的能量損失實現電壓的變換。這種高效能量轉換不僅有助于節能減排，還降低了運營成本，對于電力系統的經濟運行具有重要意義。

安全保障

變壓器在設計中充分考慮了安全防護措施，如過載保護、短路保護等，確保在異常情況下能夠及時切斷電源，防止設備損壞和人身安全事故的發生。這些安全保障措施使得變壓器在各種環境下都能穩定運行，為電力系統的安全提供了有力保障。
