IGBT，絕緣柵雙極型晶體管，是由(BJT)雙極型三極管和絕緣柵型場效應管(MOS)組成的復合全控型電壓驅動式功率半導體器件, 兼有(MOSFET)金氧半場效晶體管的高輸入阻抗和電力晶體管(GTR)的低導通壓降兩方面的優點。

GTR飽和壓降低，載流密度大，但驅動電流較大;(因為Vbe=0.7V,而Ic可以很大(跟PN結材料和厚度有關))MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。(因為MOS管有Rds，如果Ids比較大，就會導致Vds很大)

IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

?IGBT的開關頻率上限主要取決于其工作條件和散熱設計。?

IGBT的開關頻率是指在一秒鐘內IGBT開關的次數。每次開關都會產生一定的損耗，包括開通損耗、關斷損耗和二極管反向恢復損耗。開關頻率越高，開關次數越多，損耗功率也越高，這會導致IGBT的溫度升高。如果溫度升高到超過IGBT的上限，IGBT就會失效?1。因此，IGBT的開關頻率上限主要受限于其結溫是否會超過上限。

在實際應用中，IGBT的開關頻率通常在10kHz到20kHz之間。例如，在電驅系統中，IGBT的開關頻率一般為10-20kHz。在某些情況下，通過降頻策略可以避免IGBT溫度過高，例如在堵轉時降低開關頻率以增加堵轉的持續時間，從而減少溫度升高?2。此外，使用大標稱電流的IGBT在工作在小電流下時，其開關損耗和導通損耗都會減小，這使得大IGBT更有可能用在更高的開關頻率?。

新技術和新工藝的不斷進步也使得IGBT的開關頻率上限有所提高。例如，應用頻率硬開關的范圍為5kHz到40kHz，軟開關則為40kHz到150kHz?3。然而，這些技術的具體應用還需要考慮IGBT的散熱設計和工作環境等因素。

IGBT基礎概覽與應用指南

結合實踐經驗，本文對IGBT進行了系統性的梳理和整合。IGBT，作為電動汽車動力系統的核心部件，不僅融合了MOSFET和雙極晶體管的優點，更以其高工作頻率、高電流性能和低開關損耗等特點，為電動汽車的穩定性和安全性提供了有力保障。在電力電子裝置中，IGBT扮演著“大腦”的角色，精準控制電能，從而顯著提升整車的能源效率和性能。

接下來，我們將深入探討IGBT的工作原理、結構特點、適用范圍，并通過與其他功率器件的比較，揭示其在不同領域中的獨特優勢。同時，結合實際應用產品的分析，我們將為您詳細解答IGBT的基本結構、工作原理以及與其他功率器件的差異等問題。

1 短路特性回顧

短路特性是評估IGBT性能的重要指標之一。在短路狀態下，IGBT的行為和特性直接關系到其保護策略和整體性能。因此，對短路特性的深入理解和分析顯得尤為重要。

2 短路特性試驗

為了全面了解IGBT的短路特性，需要通過一系列的試驗來進行驗證。這些試驗包括但不限于短路電流測試、熱阻抗測試以及失效模式分析等，旨在深入剖析IGBT在短路條件下的行為和響應。

3 短路特性結果分析

通過對短路特性試驗的結果進行分析，可以揭示IGBT在短路狀態下的電流、電壓以及溫度等關鍵參數的變化規律。這些分析結果不僅有助于我們更好地理解IGBT的工作原理和性能特點，也為功率器件的保護策略提供了重要的依據。

4 為什么短路特性是功率器件保護的關鍵?

短路特性對功率器件的保護至關重要。在短路狀態下，IGBT的電流和溫度可能急劇上升，如果不采取有效的保護措施，可能導致器件的損壞甚至引發安全事故。因此，深入理解和分析短路特性，對于確保功率器件的安全穩定運行具有重要意義。

9 IGBT產品陣容中的內置快恢復二極管

1 什么是內置FRD?

內置FRD(Fast Recovery Diode)是指IGBT產品中集成的快恢復二極管。這種設計使得IGBT不僅具備開關速度快、電流容量大等優點，還具備了二極管的反向恢復能力，進一步優化了整機的性能和效率。

2 為什么要內置FRD?

內置FRD的設計可以有效地簡化電路結構，降低系統的復雜性和成本。同時，它還能提高整機的能源利用效率和響應速度，為電動汽車等電力電子裝置帶來更加出色的性能表現。

3 電機驅動逆變器中FRD的關鍵特性

在電機驅動逆變器中，F(xiàn)RD扮演著至關重要的角色。它不僅負責將電能從電源傳輸?shù)诫姍C(jī)，還承擔著保護IGBT和整個系統免受過電壓和過電流損害的任務。因此，了解FRD的關鍵特性對于確保電機驅動逆變器的穩定性和安全性至關重要。

IGBT，作為現代電力電子技術中的核心元件，其種類繁多，但主要可劃分為N溝道型和P溝道型兩大類。目前，市場上主流的IGBT產品為N溝道型。在N溝道型IGBT中，當其柵極與發射極間施加正電壓時，IGBT便會通過電壓控制使集電極與發射極之間導通，從而允許集電極電流順暢流過。為了更深入地理解IGBT的工作原理和內部結構，我們可以借助電路圖和等效電路來進行直觀的分析。

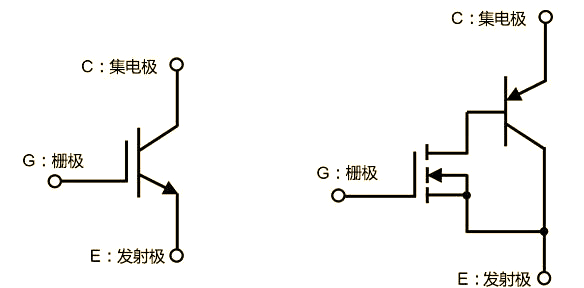

在IGBT的等效電路中，我們能看到IGBT由柵極(G)、集電極(C)和發射極(E)三個關鍵電極構成。當柵極電壓超過特定閾值時，IGBT即開始導通，使電流能夠從集電極順利流向發射極。這一導通過程中，IGBT的導通壓降以及開關速度等性能參數都對其整體性能產生深遠影響。

此外，IGBT還以其卓越的性能參數脫穎而出，包括高輸入阻抗、低驅動功率、高電流密度以及低導通壓降等。這些特點使得IGBT在高壓、大功率的應用場景中如魚得水，無論是電力傳動、新能源發電，還是軌道交通，IGBT都能展現出其卓越的性能。

進一步探討IGBT的內在原理，我們會發現它巧妙地融合了MOSFET和雙極晶體管的優點。IGBT擁有柵極、集電極和發射極三個關鍵電極，其中柵極設計類似于MOSFET，而集電極和發射極則與雙極晶體管相通。這種獨特的結構設計，使得IGBT在保持高輸入阻抗和快速開關速度的同時，還能在高電壓條件下實現低導通電阻，從而顯著提升了電力電子系統的運行效率。

在實際應用中，IGBT因其出色的高壓性能而備受推崇，而MOSFET則更適用于低電壓環境。然而，這兩種器件并非孤立存在，它們在電力電子領域中相互補充，根據具體需求進行合理應用，共同推動電力電子系統的高效發展。

0 IGBT適用范圍與應用產品關系解析

接下來，我們將深入探討IGBT的適用范圍與其在實際應用產品之間的關聯。為此，我們參考了相關圖表，并結合之前的討論，從輸出容量和工作頻率兩個角度，詳細剖析了IGBT分立產品、IGBT模塊以及Si MOSFET分立產品的適用范圍。圖表清晰地揭示了以下兩點：

在處理高電壓、大電流的電車和混合動力/電動汽車領域，IGBT模塊憑借其卓越性能成為主流選擇，盡管某些應用可能同時適用于多種器件。

分立式IGBT和Si MOSFET則在家電和小型工業設備等應用中占據一席之地，這些領域在選擇器件時，主要依據工作頻率方面的優勢來做出決策。

總之，在選擇功率器件時，我們需依據實際需求和條件。IGBT因其在高電壓、大電流環境下的卓越穩定性和可靠性而受到青睞;而Si MOSFET則憑借其高速開關能力和低導通電阻在高頻操作應用中脫穎而出。此外，在大容量應用場合下，IGBT模塊相較于分立器件更顯優勢。

接下來，我們將進一步探討IGBT的基本結構。IGBT作為MOSFET與雙極晶體管的結合體，N溝道IGBT已成為市場主流。通過分析IGBT的電路圖符號和等效電路，我們可以深入了解其工作原理：柵極電壓的控制使得集電極與發射極之間能實現導通與關斷的切換，從而實現對電流的有效控制。
