在電動汽車快速普及的今天，續航里程和充電效率已成為決定用戶體驗的關鍵因素。為突破這一技術瓶頸，800V高壓平臺應運而生，憑借其顯著提升的能量傳輸效率和快速充電能力，這一電力系統架構逐漸成為了各大車企競相布局的戰略高地。

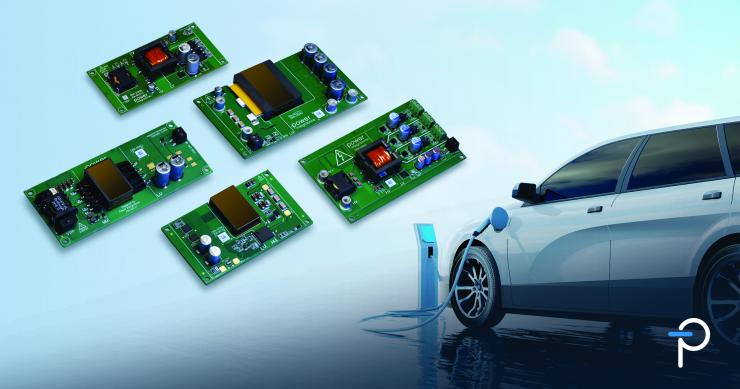

在此背景下，全球領先的高壓集成電路供應商Power Integrations（以下簡稱“PI”）推出了五款基于1700V InnoSwitch?3-AQ反激式開關IC的全新參考設計，包括三個參考設計套件（RDK）和兩個設計范例報告（DER）。這些專為800V純電動平臺量身定制的解決方案，不僅攻克了高壓環境下電源轉換的技術難題，更是通過創新的安全架構設計，滿足了汽車行業對安全性和可靠性的極致追求。

直面挑戰：800V平臺下的電源設計應對策略

當前，電動汽車高壓平臺從400V向800V的升級浪潮正在全球加速推進。根據行業定義，800V高壓平臺是指整車高壓電氣系統電壓處于550-930V區間的系統。這一技術的誕生主要是為了解決電動汽車發展中的續航和補能難題，提供更接近燃油車使用體驗的充電解決方案。與傳統平臺相比，800V系統不僅可以顯著縮短充電時間，還能降低電池重量和能量損耗，提升整車能效。

盡管800V快充技術優勢顯著，但其更高的母線電壓也為電源設計帶來了嚴峻的挑戰：一方面，傳統600V或900V功率器件已無法滿足安全裕量要求；另一方面，高壓隔離變得更為關鍵，而有限的車載空間又對電源模塊的體積提出了苛刻限制。

據PI公司資深FAE王曉戈介紹，在800V系統中，電源模塊不僅需要處理更高的輸入電壓，還要在極端環境下保持可靠運行。例如，牽引逆變器的門極驅動電源必須能在-40℃至150℃的溫度范圍內穩定工作，同時還要承受強烈的振動和潛在污染。此外，整車廠還要求電源設計盡可能緊湊，以減少對寶貴車載空間的占用。

針對這些挑戰，PI的解決方案是采用1700V額定電壓的碳化硅（SiC）開關和創新的寬爬電距離封裝。據悉，PI的InnoSwitch?3-AQ IC內部集成了1700V SiC MOSFET，其擊穿電壓是傳統硅器件的2倍以上，為800V系統提供了充足的安全裕度。同時，新型InSOP?-28G封裝將初級側引腳間距增加到5.1mm，無需噴涂三防漆即可滿足IEC 60664-1標準對2級污染的環境要求，簡化了制造工藝和認證流程。

技術突破：創新封裝與平面變壓器的完美結合

盡管InnoSwitch?3-AQ IC是800V電動汽車的理想選擇，但在此次PI發布的參考設計中，最具革命性的突破還要屬寬爬電距離InSOP?-28G封裝與平面變壓器技術的完美結合。

要知道，傳統高壓IC封裝面臨的最大挑戰就是引腳間的爬電距離和電氣間隙不足，設計人員往往需要通過噴涂三防漆或增加開槽等額外工藝來滿足安規要求。而InSOP?-28G封裝通過創新的引腳布局設計，可以將關鍵高壓引腳（如漏極與源極）之間的爬電距離擴展到5.1mm，遠超行業標準。

“5.1mm的爬電距離是一個重大突破，它意味著我們的IC可以直接應用在最嚴苛的汽車環境中，包括可能接觸冷凝水或污染物的區域，”王曉戈解釋道，這不僅降低了BOM成本，還減少了潛在的故障點，提高了系統的可靠性。

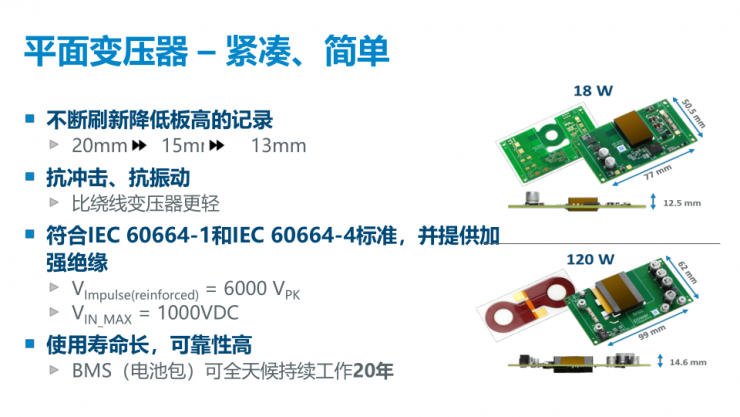

另外，為了滿足電動汽車對空間利用率的極致追求，PI的五款參考設計均采用了高度優化的變壓器方案。與傳統的繞線變壓器相比，平面變壓器則具有多重優勢：一是輪廓更薄，通過將繞組嵌入PCB層間，可使厚度減少40%以上；二是散熱性能更高，大面積的銅層有利于熱量均勻分布；三是機械穩定性更強，抗震性能優于傳統繞線結構；四是一致性更好，自動化生產確保參數高度一致。

全面解析：五款參考設計覆蓋關鍵汽車電源需求

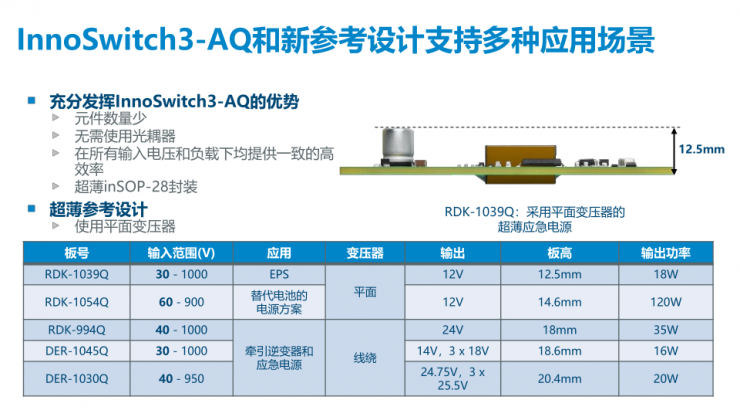

基于InSOP?-28G封裝與平面變壓器的技術優勢，PI此次發布的五款參考設計針對電動汽車不同子系統進行了專門優化，形成了完整的電源解決方案矩陣。

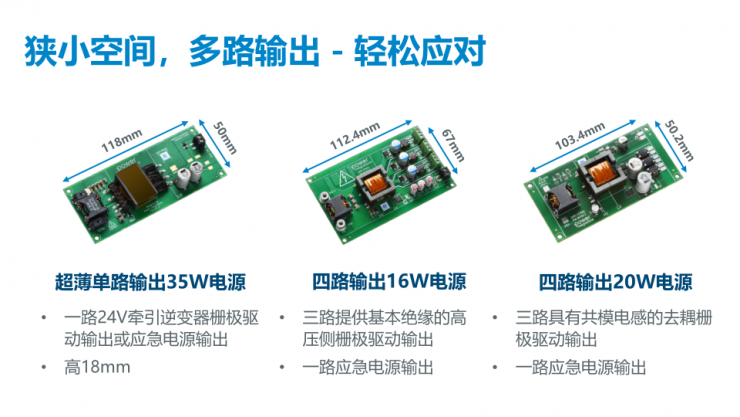

1、RDK-994Q：35W超薄型逆變器電源。采用繞線變壓器，高度18mm；輸入電壓為40-1000VDC、輸出電壓為24V；通過加強絕緣認證；專為牽引逆變器門極驅動和應急電源設計。

2、RDK-1039Q：18W平面變壓器電源。高度僅12.5mm，在300mm2的PCB面積內實現了完整的隔離電源方案；輸入電壓為100-1000VDC、輸出電壓為12V；寬溫工作在-40℃至+125℃之間；適用于牽引逆變器門極驅動器或應急電源。

3、RDK-1054Q：120W高功率密度電源。采用平面變壓器和同步整流技術，實現了僅14.6mm的超薄高度，卻能在200-900V輸入范圍內穩定輸出12V/10A，且效率超過91%。這一設計有望替代傳統電動汽車中笨重的12V鉛酸電池，為整車減重做出貢獻。

4、DER-1030Q：20W四路去耦輸出電源。集成共模電感抑制EMI，其中一路輸出為24.75V的應急電源（EPS），三路輸出為25.5V的門極驅動電源；輸入電壓為40-950VDC；各輸出間去耦設計；通過ISO 16750-3規定的汽車電源擾動測試。

5、DER-1045Q：16W四路輸出門極驅動電源。單變壓器實現四路隔離輸出，其中一路為14V應急電源（EPS）輸出，三路分別有+18V/-5V輸出電壓的門極驅動輸出；輸入電壓為200-1000VDC；門極驅動輸出提供基本絕緣；簡化多IGBT驅動的電源架構。

據王曉戈介紹，這些參考設計不僅提供了完整的電路原理圖、BOM清單、PCB布局和Gerber文件，還附帶了詳細的性能測試報告和變壓器規格，工程師可以直接用于產品開發或作為設計起點進行修改。

據悉，新款1700V額定耐壓InnoSwitch?3-AQ開關電源IC基于10,000片的訂貨量單價為每片6美元；參考設計套件的價格從每套50美元到100美元不等。設計工程師登錄PI官網，即可獲取相關資源。

行業價值：從芯片到整車的系統級設計優勢

實際上，PI的InnoSwitch?3-AQ系列IC及其參考設計帶來的價值不僅體現在單個電源模塊層面，更為整個電動汽車系統創造了多重優勢：

一是，空間與重量的節省。通過高度集成和平面變壓器技術，PI的方案可將電源模塊體積減少40%以上。以RDK-1054Q為例，其功率密度達到8.2W/cm3，是傳統設計的2倍。對于空間受限的電動汽車來說，這種緊湊設計意味著更靈活的布局可能性和更優的重量分布。

二是，可靠性的提升。1700V SiC開關的采用大幅提高了電壓裕度，即使面對1000V的瞬態高壓也能游刃有余；同時，集成化的設計將元件數量減少50%，直接降低了故障概率。根據PI提供的測試數據顯示，基于InnoSwitch?3-AQ的電源模塊MTTF（平均無故障時間）超過100萬小時，完全滿足汽車行業對關鍵零部件的可靠性要求。

三是，能效優化。同步整流技術和自適應開關頻率控制，使得這些設計在全負載范圍內保持高效率。例如，RDK-1054Q在800V輸入、滿載條件下的效率可達92.5%，即使在10%輕載時也保持在88%以上。這種高效的能源轉換不僅降低了熱管理負擔，還延長了電動汽車的續航里程。

四是，功能安全支持。InnoSwitch?3-AQ IC內置多重保護功能（輸入欠壓/過壓保護、輸出過流保護等），并支持故障狀態報告，可無縫集成到整車的功能安全架構中。對于ASIL-D等級的系統，這種內置診斷功能大大簡化了安全認證流程。

展望未來：重新定義800V電動汽車電源設計標準

總之，PI推出的五款面向800V汽車應用的全新參考設計，不僅可以解決高壓隔離、空間限制和可靠性等核心技術挑戰，幫助汽車制造商在競爭日益激烈的市場中脫穎而出，更是通過創新的封裝和變壓器技術，重新定義了汽車電源的密度和效率標準。

“在電動汽車領域，電源模塊雖小，卻關乎整車系統的安全和性能。而我們的目標是通過高度集成的IC設計和全面的參考方案，幫助客戶快速開發出滿足800V平臺要求的電源系統，加速全球汽車電氣化進程。”王曉戈表示。

可以預見，隨著全球主要車企加速部署800V平臺，高壓電源IC市場將迎來爆發式增長。這對于正在向800V平臺過渡的整車廠和一級供應商來說，PI的InnoSwitch?3-AQ系列IC及其參考設計無疑提供了縮短開發周期、降低系統風險的理想選擇，并有望成為推動下一代電動汽車發展的重要技術基石。
