淺談數字電源中硬件比較器功能及重要特性
時間：2025-06-08 16:17:20
手機看文章
掃描二維碼
隨時隨地手機看文章

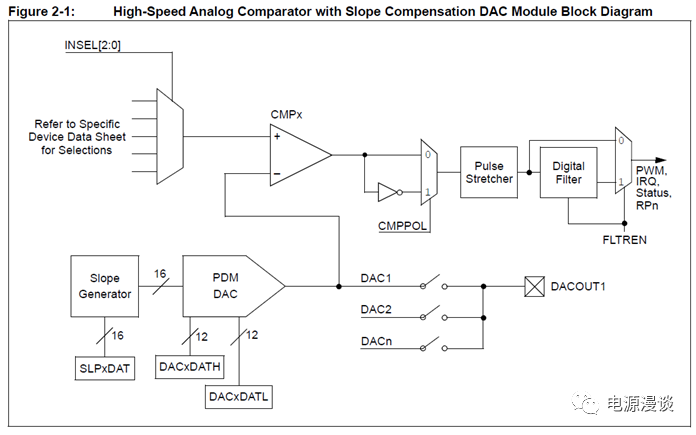

圖1 比較器內部結構從這個圖上可知，所有DAC都可以通過使能其輸出在DACOUT1上輸出，但是需要注意任何一個時刻只能輸出一個DAC信號，這個信號可以用于調試觀察電路信號?？驁D上除了展示了正和負輸入之外，還指出了比較器輸出極性修改，輸出濾波，輸出觸發中斷，及對PWM模塊的作用等，功能一目了然。除了原理框圖，比較器有一些典型參數，在規格書的電氣信息部分也有說明，如圖2所示，

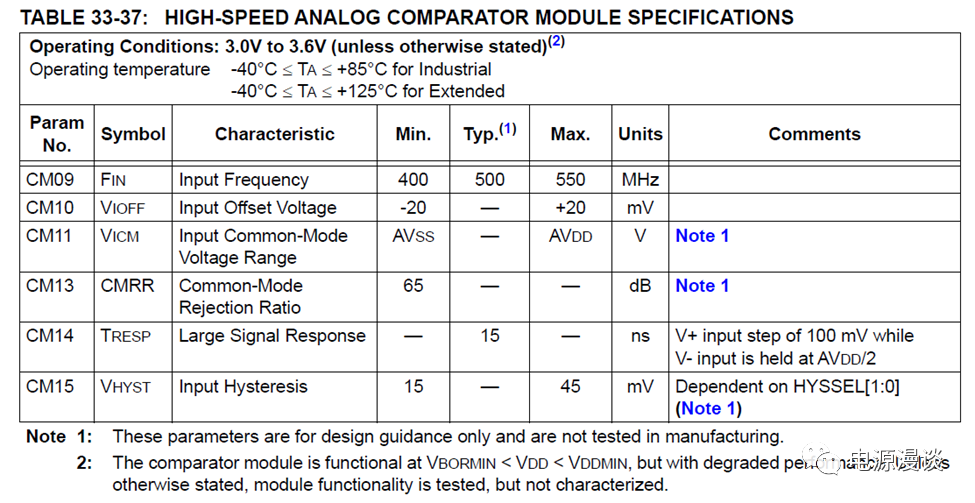

圖2 比較器的典型規格注意這里比較器的輸入時鐘頻率為400M-550MHz范圍，典型值500MHz，比較器具有一個最大offset電壓+-20mV,比較器的共模電壓范圍是0-AVDD電壓，大信號響應時間為15ns典型值，滯環可以根據相應寄存器設置，范圍在15-45mV.同時，還有一點要注意，比較器參數是表示其設計指導，但是并不會在生產中測試，可以確認的是，在芯片供電電壓VDD在BOR電壓最小值，和VDD電壓最小值之間時，它是可以工作的，但是性能會降低，通常工廠會測試其功能，但是不會進行參數識別。同樣的，比較器攜帶的DAC模塊部分，也在規格書中有一些典型參數供參考，如圖3所示，
圖3 DAC模塊典型參數這里我們注意一下DAC輸出電壓并不是從0-AVDD，而是比這個范圍要小一些，其調整時間也是一個值得注意的參數，在上圖測試條件下，可知為600-2000nS之間的時間。其基本的分辨率為12bit，和ADC的分辨率一致。除了DAC模塊的參數特性，其DAC輸出特性規格書也給出了說明，如下圖4，
圖4 DAC輸出規格從上述說明看，DAC的輸出驅動能力非常小，只有3mA，所以在使用中需要注意DAC輸出時其負載有多大，且提供合適的輸出負載電阻(不可小于10kohm)和負載電容（不可大于30pF）。

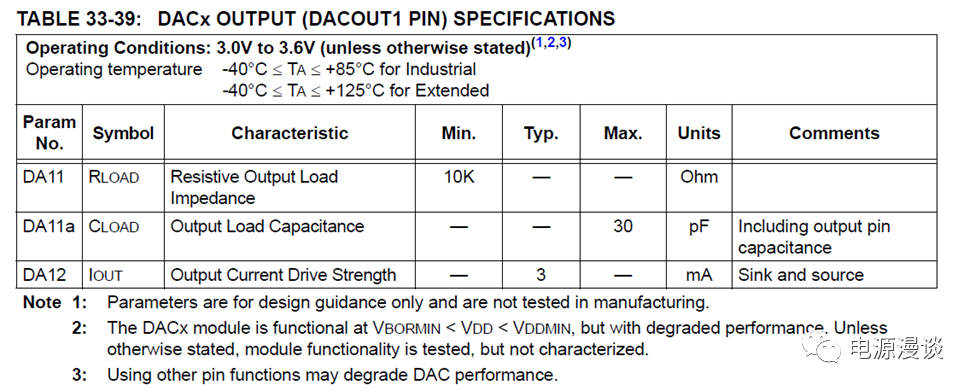

下載文檔
