Virtex-4 （或者更早的架構） Slices

Xilinx FPGA 中的基本可編程邏輯模塊稱為 slice。

此架構（稍作修改）用于 Virtex-5 之前的所有 Virtex FPGA 系列和迄今為止的所有 Spartan FPGA 系列（至少，直到 Spartan-3A）。

Virtex-4 FPGA slice 包括：

• 兩個 4 輸入查找表（Look-Up Tables），可以實現任何 4 輸入Bool函數，用作組合函數生成器（一個查找表標記為“F”，另一個標記為“G”）。

• 兩個專用的用戶控制組合邏輯復用器（MUXF5 和 MUXFX）。MUXF5 可用于組合slice的查找表（LUT）的輸出，從而實現 5 輸入組合電路。MUXFX 用于組合其他 MUXF5 和 MUXFX（來自其他slice）的輸出。

• 專用算術邏輯（兩個 1 位加法器、進位鏈和兩個專用與門，用于快速高效的乘法）。

• 兩個 1 位寄存器，可以配置為觸發器或鎖存器。這些寄存器的輸入由 YMUX 和 XMUX 多路復用器選擇。請注意，這些多路復用器不受用戶控制：路徑在 FPGA 編程期間選擇。

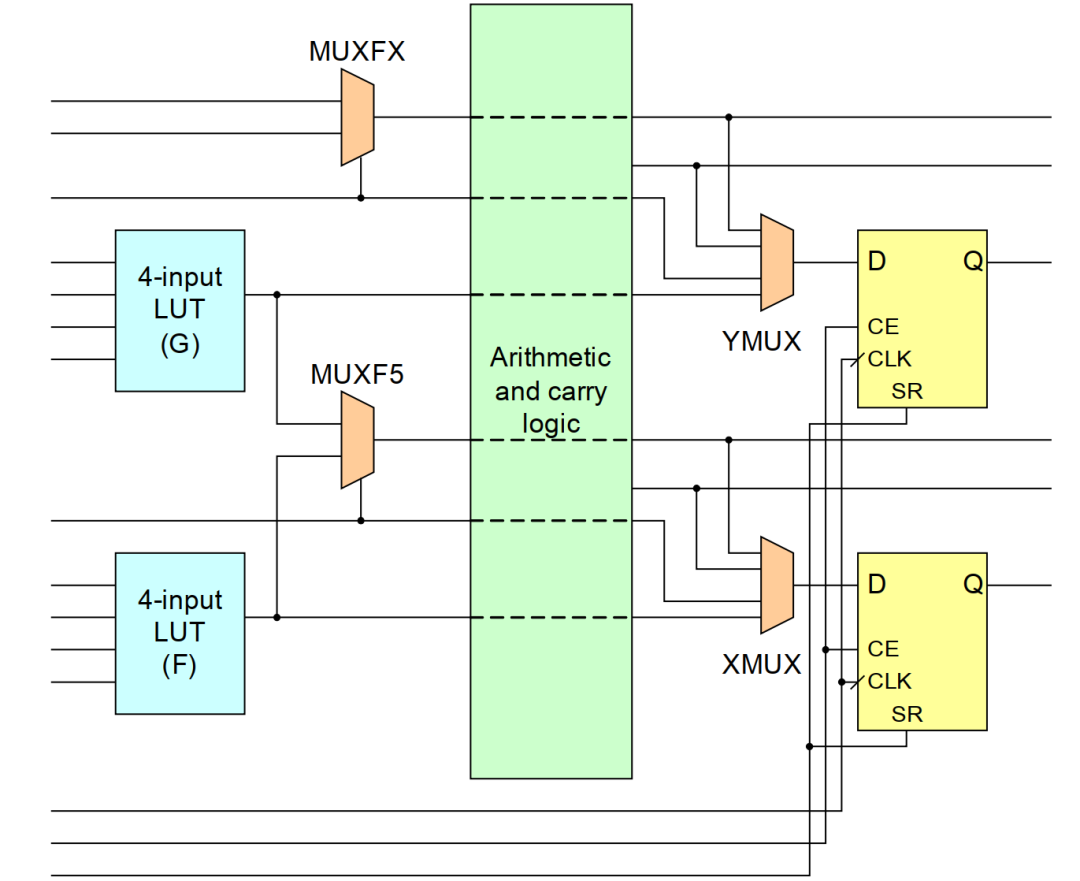

Virtex-4 slice的簡化圖如下所示。

這種基于四輸入查找表的架構可以被認為是經典的架構，也是前期國產FPGA的基本架構。

要實現一個四輸入查找表（4-input LUT）需要 16 位內存。然后，我們可以通過計算查找表位的總數來測量可放入Slices 中的組合邏輯量。

Xilinx Virtex-4 slice
Combinational logic density (in LUT bits)	32
Register bits	2

Virtex-5 Slices

Virtex-5 Slices包括：

• 四個查找表（Look-Up Tables），可以配置為具有 1 位輸出的 6 輸入查找表或具有 2 位輸出的 5 輸入查找表。

• 三個專用的用戶可控制的組合邏輯復用器（F7AMUX、F7BMUX 和 F8MUX）。F7AMUX 和 F7BMUX 組合Slices的查找表的輸出以實現 7 輸入組合電路。F8MUX 用于組合 F7AMUX 和 F7BMUX 的輸出。

• 專用算術邏輯（兩個 1 位加法器和一個進位鏈）。

• 四個 1 位寄存器，可配置為觸發器或鎖存器。這些寄存器的輸入由 AMUX-DMUX 多路復用器選擇。請注意，這些多路復用器不受用戶控制：路徑在 FPGA 編程期間選擇。

與之前架構的主要區別：

• 可配置的 6 對 1 或 5 對 2 查找表，而不是 4 對 1 查找表。

• 每個切片有 4 個查找表（LUT）和 4 個寄存器位。

• 專用算術邏輯電路不包括專用與門。

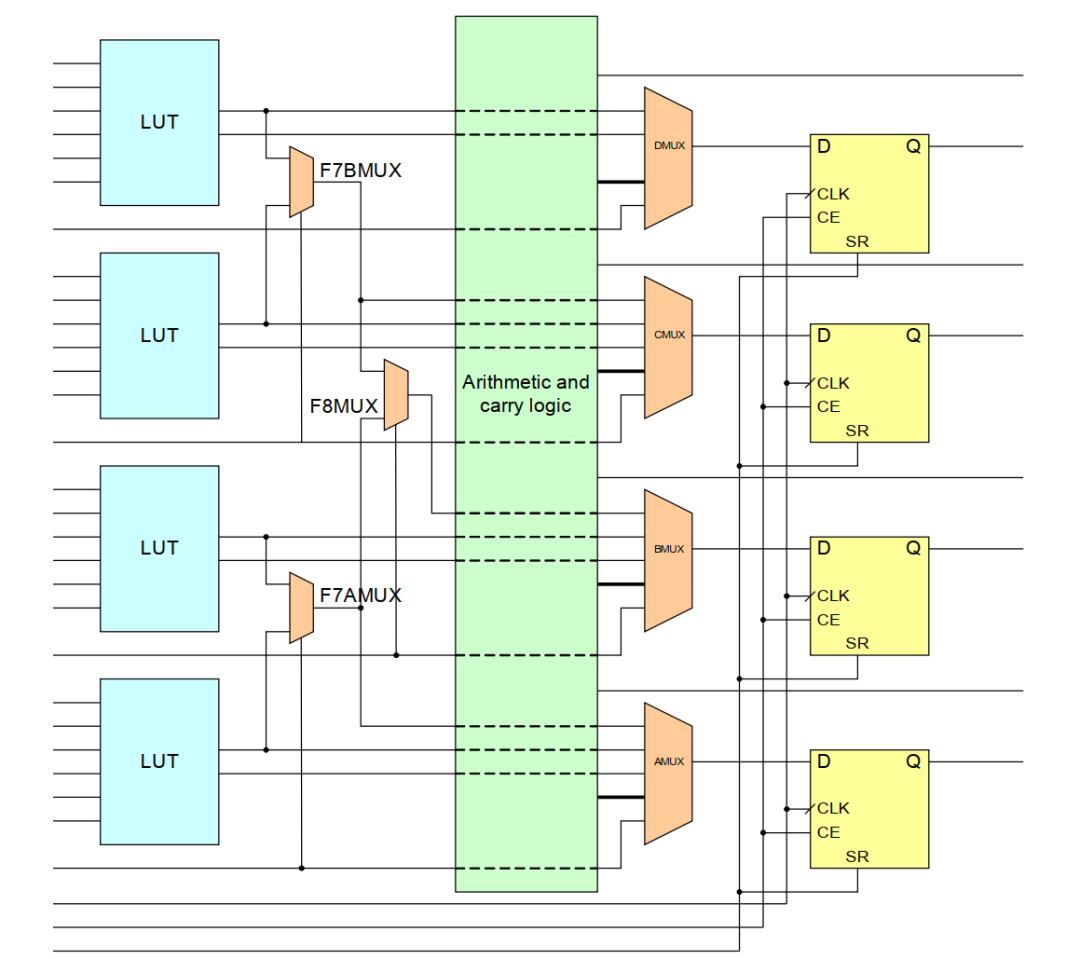

Virtex-5 FPGA Slices的簡化圖如下：

例如，在 Virtex-5 中，僅用一個查找表就可以實現一個完整的 4 選 1 多路復用器。

Xilinx Virtex-5 slice
Combinational logic density (in LUT bits)	256
Register bits	4

Altera ALMs

Altera FPGA（Stratix 和 Cyclone 系列）使用略有不同的邏輯塊，稱為“自適應邏輯模塊”（“Adaptive Logic Modules，ALM）。

ALM 資源包括：

• 兩個四輸入查找表和四個三輸入查找表用于組合邏輯實現。

• 專用算術和進位邏輯。

• 兩個可編程寄存器。

需要注意的是，一個自適應邏輯模塊（ALM）只有 8 個輸入，這比查找表（LUT）的輸入總數要少。這意味著一些輸入信號連接到不止一個查找表。在自適應邏輯模塊中有幾個輸入信號復用器，它們形成一種可由用戶編程的互連矩陣（在配置時）。請注意，并非所有的連接都是可能的。更多細節請參考 Stratix-IV 器件手冊。

Altera ALM 的架構簡化圖如下：

Altera ALM
Combinational logic density (in LUT bits)	64
Register bits	2

Actel VersaTile

Actel 主要生產用于航空航天和軍事應用的 FPGA。與頂級的 Xilinx 和 Altera 設備相比，Actel 的 FPGA 提供的邏輯資源較少。

Actel 基于 flash 的 FPGA（如 ProASIC-3）的基本邏輯模塊稱為 VersaTile。每個 VersaTile 單元可以實現以下任何一種：

• 任何三輸入組合邏輯函數或 D 觸發器/鎖存器。

一個 VersaTile 只能實現其中之一，不能兩者兼得。因此，為了進行比較，我們將查找表和寄存器位除以 2。

Actel VersaTile
Combinational logic density (in LUT bits)	4
Register bits	0.5

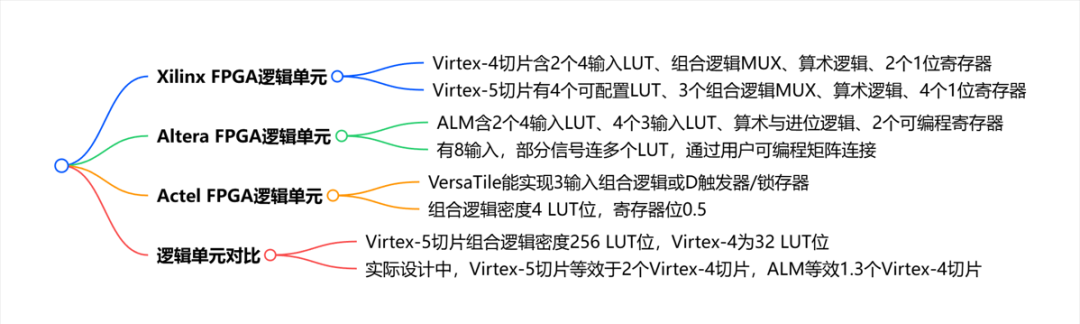

總結

這些架構非常不同，所以很難客觀地對它們進行比較。所以接下來的比較只能直觀上進行應用，其結果只能進行參考。。

通常，對于 FPGA 設計來說，瓶頸通常是查找表（LUT）的數量（而不是寄存器的數量）。從這個角度來看，可以說一個 Virtex-5 Slices理論上可以替代 8 個 Virtex-4 Slices或 4 個自適應邏輯模塊（ALM）。但在實際設計中，不可能利用所有的資源。

Logic block	Virtex-4 slices equivalent
Xilinx Virtex-4 slice (reference)	1
Xilinx Virtex-5 slice	2
Altera ALM	1.3
Actel VersaTile	0.25
