串口通訊簡介：

串口通訊(Serial Communication)是一種設備間非常常用的串行通訊方式，因為它簡單便捷，因此大部分電子設備都支持該通訊方式。

通訊結構

設備內部一般以TTL電平傳輸，設備之間是通過RS232/RS485電平標準傳輸。兩個設備或者器件要想實現串口通訊，要電平匹配才能夠正常通訊。

電平標準

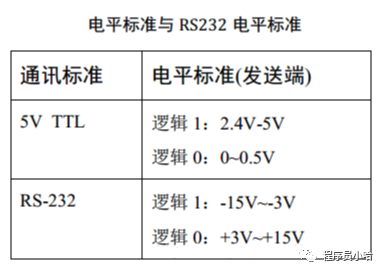

根據使用的電平標準不同，串口通訊可分為 RS232標準及TTL標準，具體標準如下：

在電子電路中，模塊之間常使用TTL的電平標準，但其抗干擾能力較弱，為了增加串口的通訊距離及抗干擾能力，使用RS-232電平標準在設備之間傳輸信息，經常使用MA3232芯片對TTL電平及RS-232電平進行相互轉換。

協議層

1.數據包

串口通訊的數據包由發送設備通過自身的TXD接口傳輸到接收設備的RXD接口，在協議層中規定了數據包的內容，具體包括起始位、主體數據（8位或9位）、校驗位以及停止位，通訊的雙方必須將數據包的格式約定一致才能正常收發數據。

2.波特率

由于異步通信中沒有時鐘信號，所以接收雙方要約定好波特率，即每秒傳輸的碼元個數，以便對信號進行解碼，常見的波特率有4800、9600、115200等。STM32中波特率的設置通過串口初始化結構體來實現。

3.起始和停止信號

數據包的首尾分別是起始位和停止位，數據包的起始信號由一個邏輯0的數據位表示，停止位信號可由0.5、1、1.5、2個邏輯1的數據位表示，雙方需約定一致。STM32中起始和停止信號的設置也是通過串口初始化結構體來實現。

4.有效數據

有效數據規定了主題數據的長度，一般為8或9位，其在STM32中也是通過串口初始化結構體來實現的。

5.數據校驗

在有效數據之后，有一個可選的數據校驗位。由于數據通信相對更容易受到外部干擾導致傳輸數據出現偏差，可以在傳輸過程加上校驗位來解決這個問題。校驗方法有奇校驗、偶校驗、 0 校驗、 1 校驗以及無(noparity)。這些也都可以在串口初始化結構體中實現的。

STM32F103系列單片機共有5個串口：

其中1-3是通用同步/異步串行接口USART(Universal Synchronous/Asynchronous Receiver/Transmitter)
4、5是通用異步串行接口UART(Universal Asynchronous Receiver/Transmitter)。

STM32比51單片機好用的一個地方就是串口比較多，51單片機一般只有2個串口，有時不夠用。

下面以USART1為例，說明一下STM32串口設置的一般步驟：

1) 串口時鐘使能，GPIO 時鐘使能

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE); //使能USART1，GPIOA時鐘

2) GPIO端口設置

設置發送和接收引腳的信息，將Tx（發送引腳）配置為推挽復用模式用來發送數據，Rx（接收引腳）配置為浮空輸入模式用來接收數據。

•


GPIO_InitTypeDef GPIO_InitStructure; //USART1_TX   GPIOA.9GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //復用推挽輸出GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9 //USART1_RX      GPIOA.10初始化GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空輸入GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10

3)Usart1 NVIC 配置（如果需要開啟中斷，才進行本步驟的設置）

•


NVIC_InitTypeDef NVIC_InitStructure; //Usart1 NVIC 配置NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ; //搶占優先級3NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子優先級3NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能NVIC_Init(&NVIC_InitStructure); //根據指定的參數初始化NVIC寄存器//如果需要接收串口數據，則開啟串口接收中斷USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//開啟串口接受中斷

4) 串口參數初始化

USART_InitTypeDef結構體，內部包含串口通訊相關工作參數：

typedef struct {

uint32_t USART_BaudRate; // 波特率

uint16_t USART_WordLength; // 字長

uint16_t USART_StopBits; // 停止位

uint16_t USART_Parity; // 校驗位

uint16_t USART_Mode; // USART 模式

uint16_t USART_HardwareFlowControl; // 硬件流控制

} USART_InitTypeDef;

USART_InitTypeDef USART_InitStructure;USART_InitStructure.USART_BaudRate = bound;//串口波特率USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字長為8位數據格式USART_InitStructure.USART_StopBits = USART_StopBits_1;//一個停止位USART_InitStructure.USART_Parity = USART_Parity_No;//無奇偶校驗位USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//無硬件數據流控制USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收發模式  USART_Init(USART1, &USART_InitStructure); //初始化串口1

5) 使能串口

USART_Cmd(USART1, ENABLE); //使能串口1

6) 編寫串口發送函數

//發送一個字節void USART1_Send_Byte(u8 Data) { USART_GetFlagStatus(USART1, USART_FLAG_TC);  USART_SendData(USART1,Data); while( USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET );} //發送字符串，遇到字符串結尾標志'\0'結束void USART1_Send_String(u8 *Data) { while(*Data) USART1_Send_Byte(*Data++);} //按長度發送字符串，這種方法可以發送含0x00的字符串void USART1_Send_String_By_Lens(u8 *Data, int Len){ int i; for(i=0; i { USART_SendData(USART1, Data[i]);  while(USART_GetFlagStatus(USART1, USART_FLAG_TC)==RESET); //串口1發送數據 }} //重定向printf函數發送字符串，一般使用此函數直接輸出打印調試信息，使用方法跟C語言中的使用方法一致。int fputc(int ch, FILE *f){ USART_SendData( DEBUG_USARTx,  (uint8_t) ch); /* 等待發送完畢 */ while (USART_GetFlagStatus(DEBUG_USARTx, USART_FLAG_TXE) == RESET); return ch;}

7) 編寫中斷處理函數

串口1中斷服務程序，此接收的數據是以0x0D、0x0A結尾為標志的數據幀。

void USART1_IRQHandler(void) { u8 Res;  if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) //接收中斷(接收到的數據必須是0x0d 0x0a結尾) { USART_ClearFlag(USART1, USART_IT_RXNE); //清除標志位  Res =USART_ReceiveData(USART1); //讀取接收到的數據  if((USART_RX_STA&0x8000)==0)//接收未完成 { if(USART_RX_STA&0x4000)//接收到了0x0d { if(Res==0x0D) USART_RX_STA|=0x4000; else if(Res!=0x0a) USART_RX_STA=0;//接收錯誤,重新開始 else USART_RX_STA|=0x8000; //接收完成了 } else //還沒收到0X0D {  if(Res==0x0d) USART_RX_STA|=0x4000; else { USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ; USART_RX_STA++; if(USART_RX_STA>(USART_REC_LEN-1)) USART_RX_STA=0;//接收數據錯誤,重新開始接收  }  } } }} //接收完數據之后，在main函數中對接收到的數據進行處理。if(USART_RX_STA&0x8000){ //得到此次接收到的數據長度，即USART_RX_BUF數組中的有效數據長度 uart1Len=USART_RX_STA&0x3f;   //對接收到的數據進行數據處理，接收的數據暫存在USART_RX_BUF數組中  //... ...   USART_RX_STA=0;  memset(USART_RX_BUF, 0, sizeof(USART_RX_BUF)); //清空數組 }

串口應用：

• 與TTL串口傳感器或模塊直接通訊；

• 轉為RS232與PC通訊；

• 轉為RS485與485部件的傳感器或器件通訊；

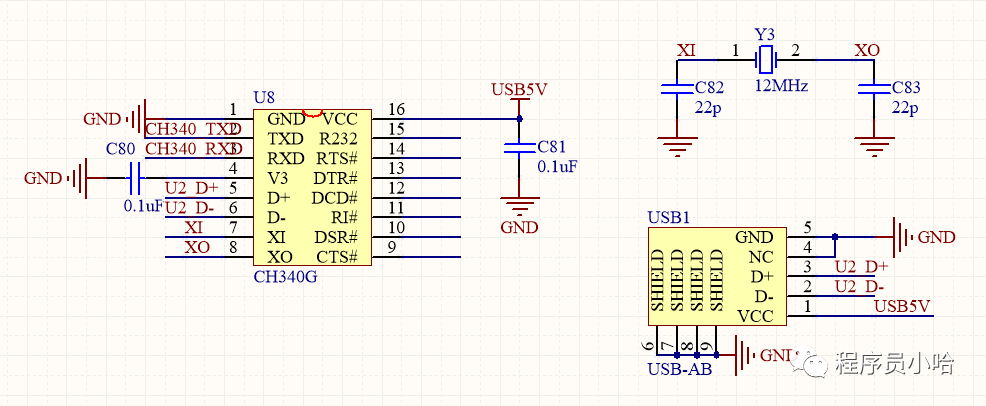

USB轉串口的原理圖：

使用CH340C芯片的話，就可以省略外部晶振了，可以節省PCB布局空間；win7系統一般選擇CH340作為USB轉串口驅動，Win10系統下選擇CH341驅動作為USB轉串口驅動；

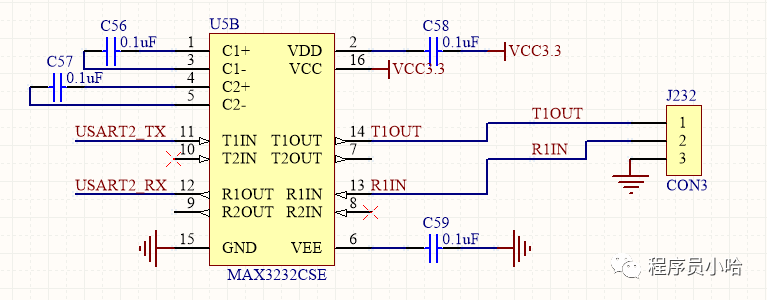

TTL串口轉RS232原理圖：

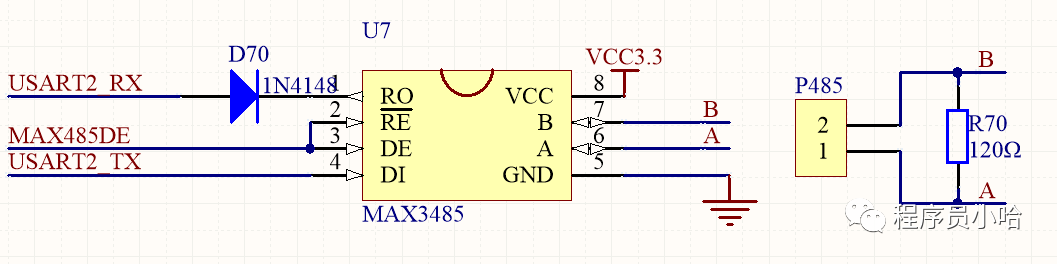

TTL串口轉RS485原理圖：

RS485總線一般使用時默認處于接收狀態。
