說明

設想這樣一種場景，我們一般用手機連上WiFi的過程需要知道WiFi的名稱(SSID)與密碼(password)。手機上就觸摸屏和輸入法可以直接連接上，但是要是一個設備沒有這些外設，又該如何使用呢？往往在嵌入式領域為了節約成本，都將數據直接通過網絡上傳至服務器，然后由服務器進行數據整理與顯示。這時就需要借助SmartConfig這項技術了。

再舉個實例，我們買了一個天貓精靈語音助手，想讓天貓精靈連接到我們自己的WiFi上。首先需要從官網上下載相應的APP，然后在保證手機已經連接上網絡的基礎上，啟動APP連接網絡。天貓精靈會等待APP發送網絡名稱和密碼，而這些信息就是通過廣播的形式發送在無線網中，然后天貓精靈就可以啟動配置了。

原理

要弄清楚這個過程內部是如何實現的，我們可以講一講smartconfig的實現。

smartconfig

在不同的廠商那里，有著不同的名稱，比如樂鑫與高通都稱為smartconfig，而在微信里稱為Airkiss，實際上都是一個意思。

在實現的過程中，就是將WiFi模塊處于AP+STA模式，然后手機APP將SSID與密碼編碼發送到UDP的報文中，通過廣播包或者組播包進行發送。WiFi模塊接收到UDP的報文后進行解碼，得到正確的SSID與密碼，然后進行設備聯網，從而達到我們聯網的目的。

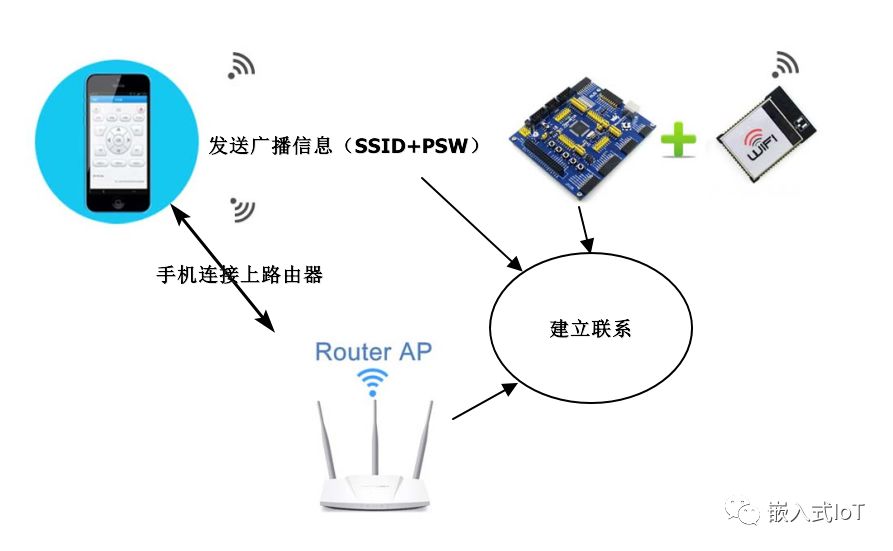

我們用一個簡單的圖來敘述這個過程

準確的說，smartconfig的技術本質是UDP廣播，而這里的難點在于如果WiFi傳輸?shù)臄?shù)據不是加密的數據，那么直接將UDP數據發過來就可以讓WiFi模塊解析到了，然而并不是這樣，由于路由器的加密方式不是固定的。所以這種辦法是行不通的。路由器的加密方式分為三種：WPA/WPA2、WPA-PSK/WPA2-PSK、WEP。

那么這種又該如何告知WiFi模塊呢？

先看一下協議封裝包的格式

這里可以利用的信息就是長度信息，其他的字段暫時不好使用。

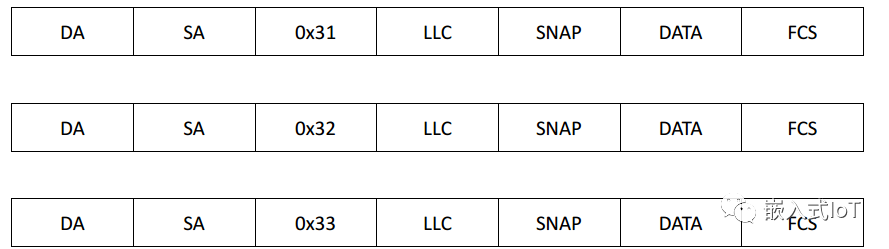

舉個例子，假如我們需要發送“1,2,3”這個字符串，那么就可以將數據封成如下的包進行發送，因為1對應的ASCII碼的表為0x31,2對應的0x32。

但是，真實的數據是否是這樣呢？其實每個廠家都對編碼進行了加密，這就避免了破解或者其他的問題。比如wechat的AirKiss就與Espressif的SmartConfig不同。下面我們來詳細模擬一直傳輸規則。

分析

一般對于802.11幀，其實一幀數據的長度有幾個部分，密文的長度+20字節包頭+8字節UDP協議頭+算法常量。

因此我們可以制定一套標準的規則，由于輸出傳輸?shù)拈L度是2字節，所以前面我們可以約定數據的開始與數據的結束，同時約定ASCII碼的規則進行加密。

頭部可以用0xF000作為標識。

0x1000 發三次表示數據開始

0x1FFF 發三次表示數據結束

0x1555 發三次表示數據間隔

0x1100 表示ASCII 0x00

.

.

0x117F 表示ASCII 0x7F

那么當我們需要發一個字符串hello時，我們就可以進行如下規則的發送

首先發送開始包的長度0x1000表示4096字節，減去包的封裝信息（16+8+20）。所以填充在Length字段的數據長度為4052。

因為wifi的工作通道一般為1到13，如果不知道WiFi模塊處于哪個channel，智能定時的去切換了。比如每個通道上發送100ms，然后再切換到其他的通道上，這樣效率就很低了，所以配置網絡一般很慢。

如果要將提高配網的成功率，可以先掃描一下當前的AP，獲取到通道的信息，然后在這個通道上去監聽UDP數據。這樣可以大幅度的提高配網的效率及成功率。

實現

工程構建

目前可以用8266來做個實驗，我們還是采用PIO進行實驗。

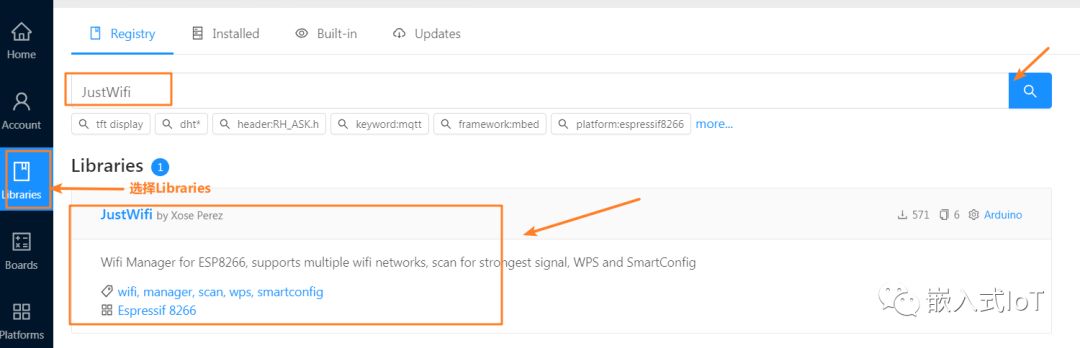

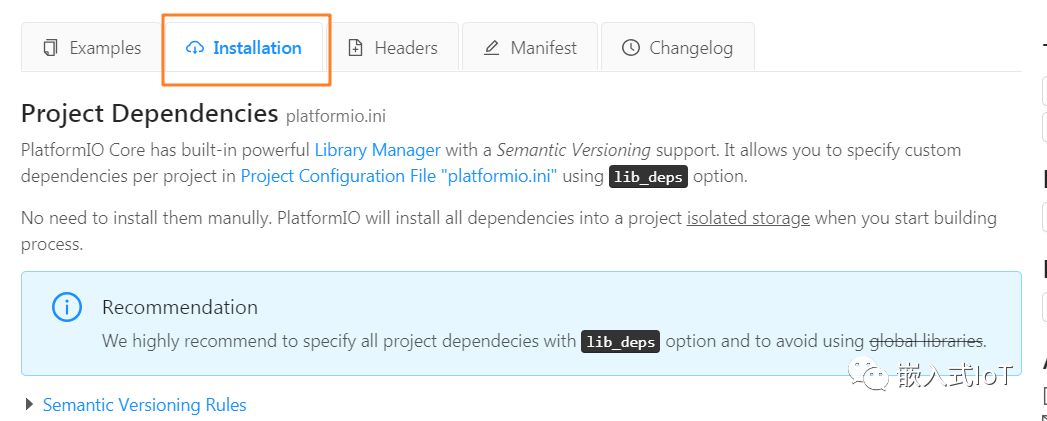

進入里面有一個選項

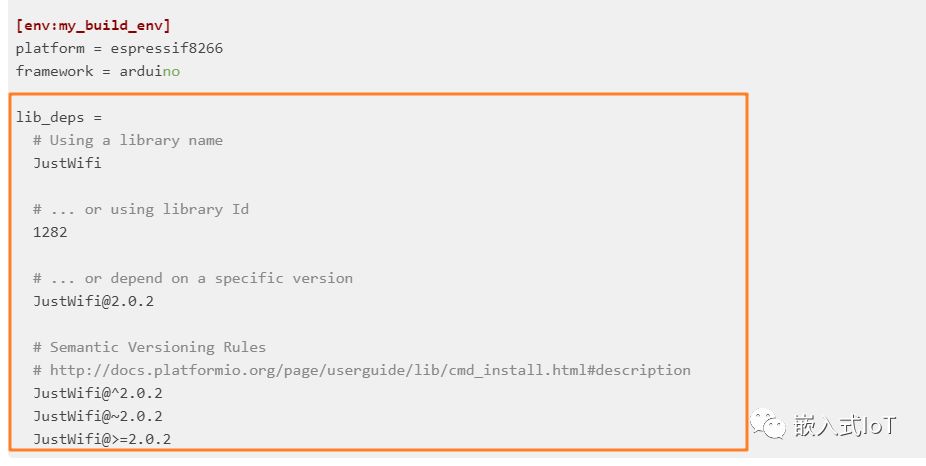

只需將lib_deps復制到我們新創建的空的工程項目中即可

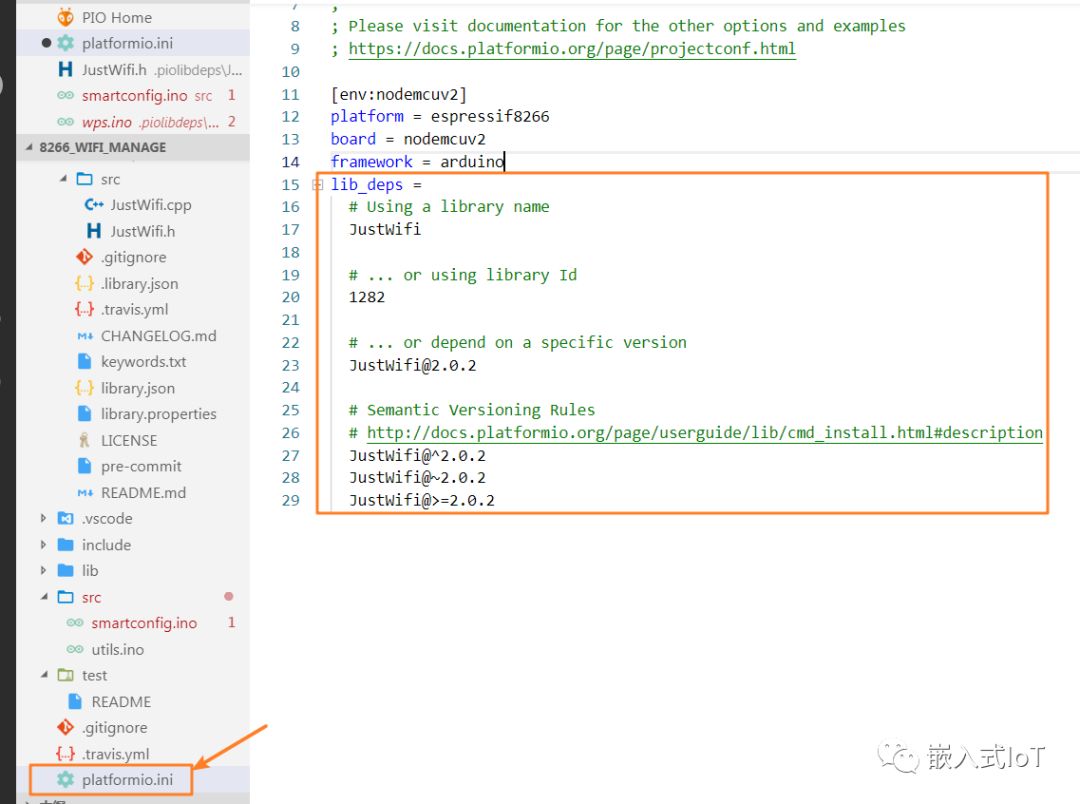

對于nodemcuv2的板子，可以配置如下

只需編譯即可。可能會提示找不到頭文件，在main.cpp文件中添加缺少的頭文件即可。

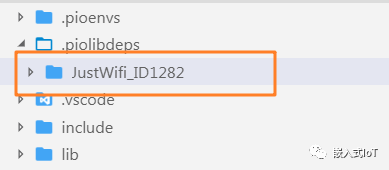

編譯通過了就可以了。接下來就是編譯工程了。我們剛才下載的工程在.piolibdeps中

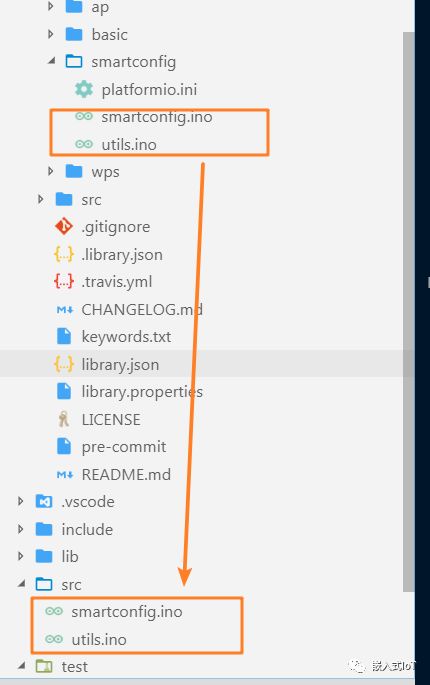

其中在例程中有smartconfig這個文件夾，將其轉移到我們自己創立的工程文件中

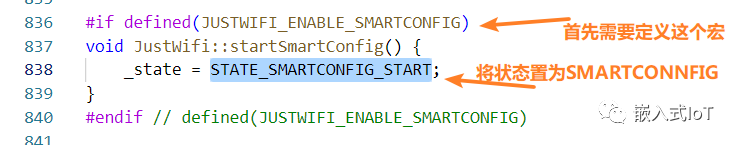

通過代碼查看，發現如果要使用smartconfig，是需要開啟一個宏定義的。

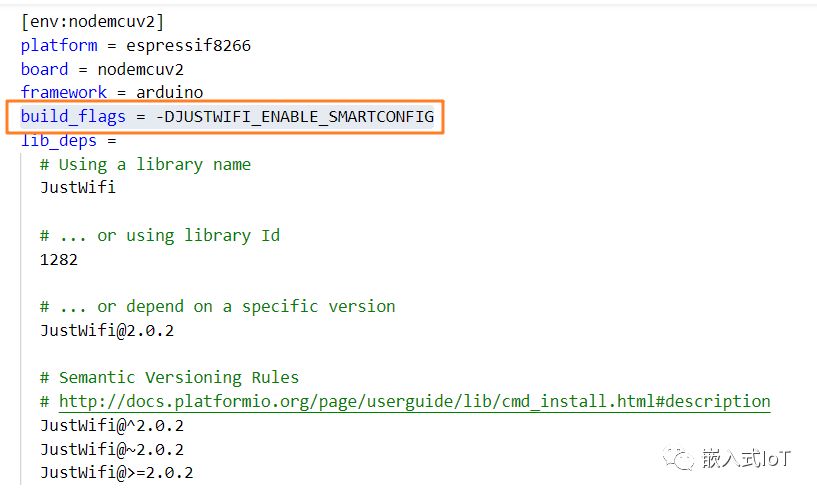

開啟宏定義的選項在platformio.ini中

build_flags = -DJUSTWIFI_ENABLE_SMARTCONFIG

到這里，我們的基礎工程庫就配置好了。

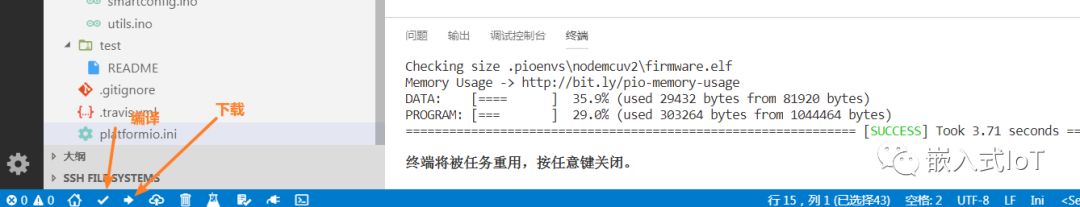

然后編譯，下載到板子上。

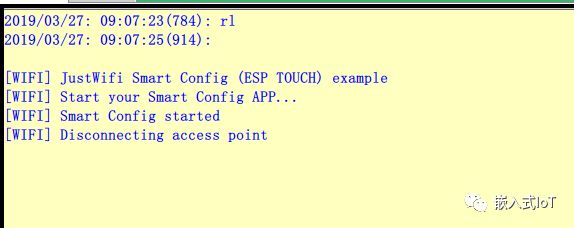

通過串口調試助手查看信息。

查看等待連接。

APP操作

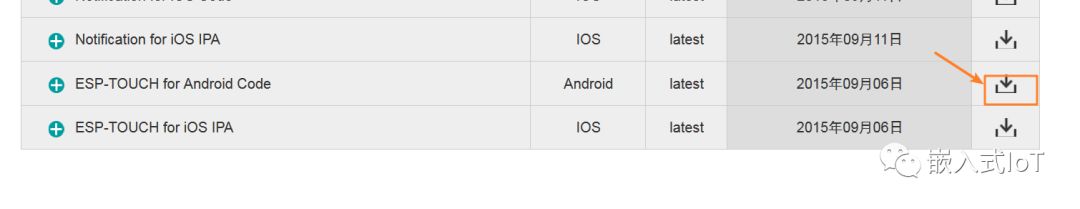

在樂鑫的官方網站上下載ESP TOUCH

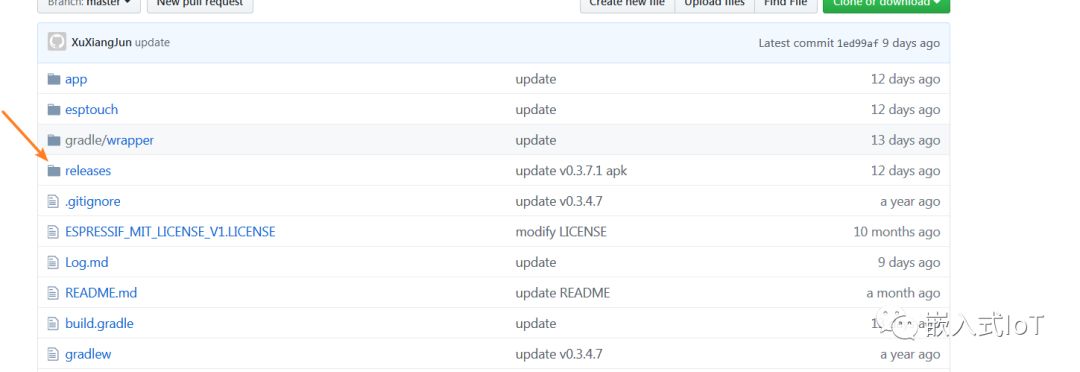

其安裝包在releases中。

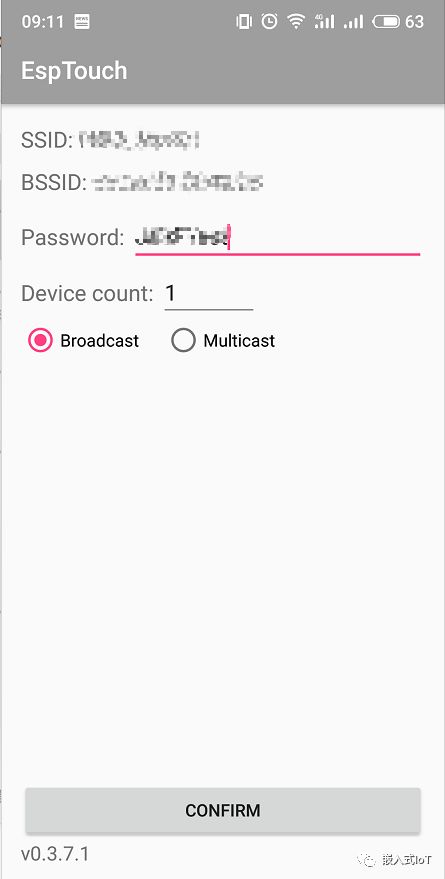

手機安裝后，打開界面如下所示

點擊CONFIRM開始進行配網操作。

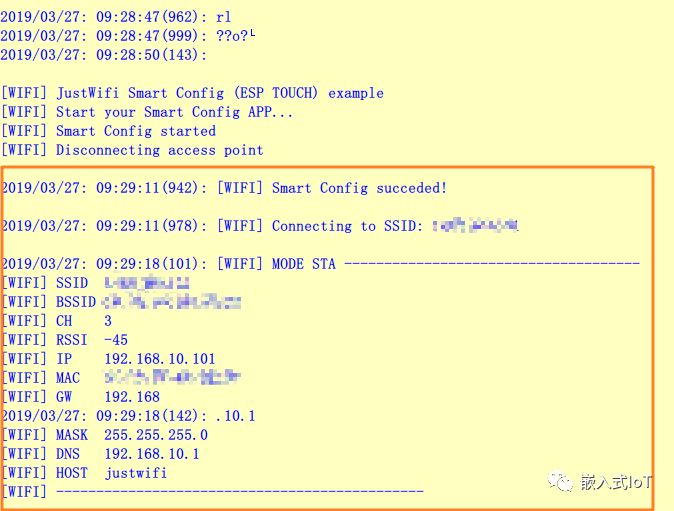

配網成功后，串口調試助手打印出如下的信息

同時手機返回的消息如下，表示配網成功

此時WIFI模塊已經連上wifi了。此時模塊就可以上網了。

分析

對于該模塊的分析，主要講一下代碼的結構。

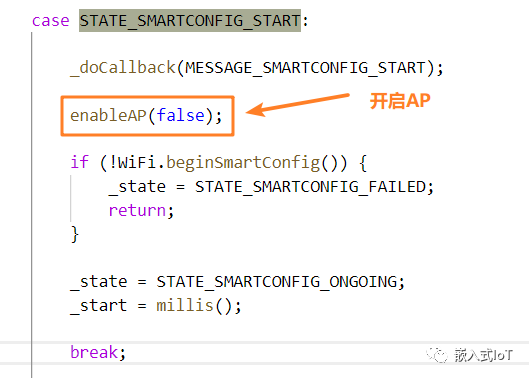

首先，模塊要開啟STA模式，然后開始smartconfig

這里就進入到庫函數的調用

這個宏會在_machine函數中，而_machine函數又在loop函數中，這樣就在loop函數中不斷的查詢狀態了。

最關鍵的是調用了WiFi.beginSmartConfig()。這才是進入smartconfig模式的關鍵。

總結

本文對smartconfig的原理及實現進行了詳細的描述。與此相同的還有Airkiss技術，這些操作方式都是類似的。這種方式入網的好處不言而喻，簡單的說就是節約成本，方便操作，但是缺點也有，就是成功率不高，而且有可能泄漏密碼。但是真的好用就行。
