輻射式電磁兼容性（EMC）測試的目的

輻射式電磁兼容性（EMC）測試具有兩個關鍵目標。首先，它旨在測量設備及其連接的線束所輻射的能量。其次，它驗證被測試設備（DUT）在直接受到電磁場作用時是否能夠維持正常運行狀態。

能量以電磁波的形式傳輸。根據麥克斯韋方程，通過導體流動的任何電流都會生成一個磁場。在輻射排放測試中，這個生成的磁場幅度必須低于規定的限制。

相反地，任何輻射場照射到導體上都會引發流動電流。在進行輻射感受性測試時，DUT一直受到監控，工程師能夠分析故障發生的具體時刻。與傳導測試相似，輻射測試使用地平面提供共模電流的回歸路徑。

輻射測試的天線無論是發射測試還是敏感測試，都會使用不同類型的天線。所選擇的型號將取決于頻率范圍和期望的輻射模式。

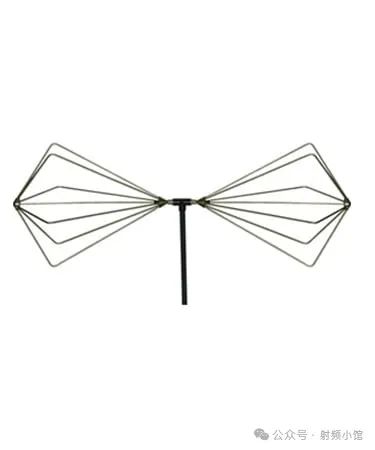

20 MHz 到 330 MHz 的雙錐形天線

天線的諧振頻率（天線輻射最大能量的頻率）與天線長度相關。因此，為了涵蓋EMC測試的所有頻率，當從一個頻率范圍切換到另一個時，天線會進行更換。

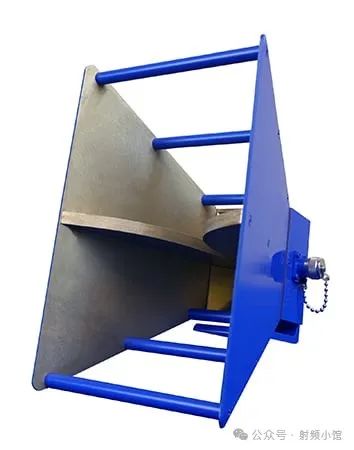

1 GHz 到 18 GHz 的喇叭天線

什么是輻射發射測試？

在輻射發射測試中，測量設備（DUT）發出的電磁波。輻射可以是有意產生的，例如，在使用Wi-Fi的設備中，但大多數輻射是由于通過內部組件和線束循環的電流無意引起的。

本文介紹的方法基于CISPR 25和ISO 11452-2，這些標準定義了從150 kHz開始測量無線干擾的限值和程序。所有設備必須放置在暗室內，該暗室會衰減所有所需帶寬內的所有發射。吸收材料被添加到墻壁上，以去除反射能量。

表格中列舉了EMC測試中使用的一些天線，根據頻段不同，天線與DUT或線束的中點對準。

根據頻段頻率，天線與DUT或線束的中點對準。在設計新產品時，正確設計線束和信號分配與產品設計本身同樣重要。由于電線攜帶電流并且可能很長，因此它們可以用作不需要的天線，從而引發不需要的發射并使測試失敗。

頻帶	天線類型
150 kHz–30 兆赫	1 m 垂直單極
30 兆赫–200 兆赫	雙錐形
200 兆赫–1000兆赫	對數周期
1000 兆赫–1500兆赫	喇叭或?qū)?shù)周期

根據頻段頻率，天線與 DUT 或線束的中點對齊。

在設計新產品時，正確設計線束和信號分配與產品設計本身同樣重要。由于電線攜帶電流并且可能很長，因此它們可以用作不需要的天線，從而引起不需要的發射并使測試失敗。

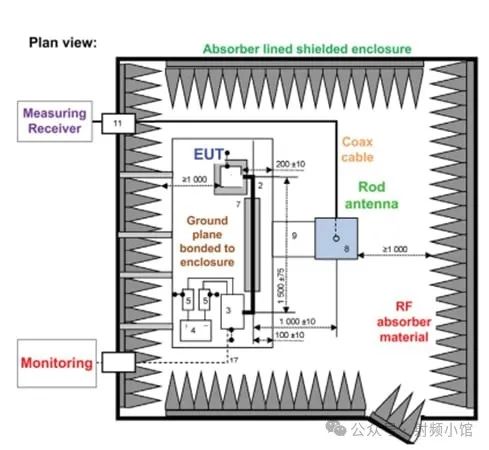

輻射發射測試裝置。圖片由德州儀器 （TI） 提供

一旦所有設備都放置在電波暗室內，并且 DUT 配置為以正常工作模式運行，則使用 EMI 接收器或頻譜分析儀測量發射。

掃描完所有頻率范圍后，工程師必須將測量的電平與 CISPR 25 標準要求的電平進行比較。如果測得的發射高于限值，則測試判定 DUT 為故障，即使它只在一個頻率下進行了測試。這些限值可低至12 dBμV/m，高至61 dBμV/m。

輻射敏感性測試

任何安裝在其他設備附近的設備都容易受到周?chē)O(shè)備以及任何電源或通信線路產生的輻射的影響。如果電子設備沒有得到適當?shù)谋Ｗo(hù)，這種輻射會導致故障甚至損壞電子設備。

根據設備的不同，短期故障可能是允許的（例如，在顯示器中）或完全不可接受的（例如，在起搏器中）。為了防止這些誤差，被測設備會以許多不同的頻率產生電磁輻射，被配置成在正常情況下正常工作。

輻射敏感性測試的測試設置，也稱為輻射抗擾度測試，與用于輻射發射測試的測試設置非常相似。主要區別在于，功率通過天線注入，然后電磁場指向 DUT 及其線束。

DUT 配置為在其所有工作模式下工作，例如正常、低功耗、有源通信，然后對其施加電磁場。如果被測被測設備在某個頻率下出現任何故障，則將記錄與故障相關的相關細節。

結論

在本系列中，我們回顧了兩種主要類型的EMC測試：傳導測試和輻射測試。在全球任何地方銷售的每種產品都必須進行EMC測試。

根據國家、行業和產品類型，使用不同的測試設置和程序。為了準備新產品開發并通過EMC測試，對這些應用標準有扎實的了解是很重要的。
