納祥科技NX2069B是一款單片機拓展實用IC，它采用QFN16、SOP16這兩種小型化封裝，低成本，可以國產替代PCF8574 。

（一）NX2069B芯片概述

NX2069B是用于兩線雙向總線(I2C)驅動的8位輸入/輸出(I/O)擴展器，其設計的工作電壓為2.5V~6V，能提供I2C總線（SCL和SDA）與主控制器（如MCU）通信。

NX2069B內含8個準雙向I/O口（P0-P7），每個端口既可以作為輸出端口驅動外部負載，也可以作為輸入端口讀取外部設備的狀態。上電默認IO高電平（上拉），這樣在外部設備不驅動的情況下，端口能通過內部上拉電阻檢測到高電平輸入。

NX2069B提供了一個開漏輸出（INT），該輸出可以連接到微控制器的中斷輸入端。在輸入模式下，端口輸入的任何上升沿或下降沿都會觸發中斷。

在性能上，NX2069B可以PIN TO PIN PCF8574。

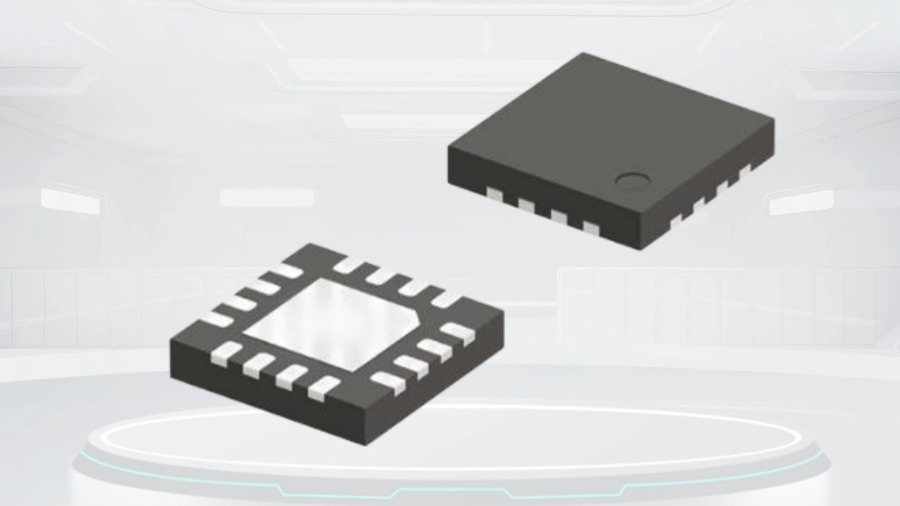

▲NX2069B產品外形

（二）NX2069B主要特性

NX2069B主要具備以下特性：

① 待機電流低，最大10 μA
② IIC總線擴展并行端口
③ 開漏中斷輸出
④ 兼容大多數微控制器
⑤ 鎖存輸出并可直接驅動LED的大電流驅動能力
⑥ 閂鎖性能超過 100 mA，符合 JESD 78 II 類規范

（三）NX2069B芯片亮點

NX2069B 是一款具備小封裝、低單價的I2S TO IO單片機擴展芯片，具體表現如下：

● 小封裝
NX2069B采用QFN16、SOP16小型化封裝，其中QFN16封裝尺寸僅為3mm×3mm，SOP16封裝兼顧小型化與易焊接特性，穩定且通用，兼容大多數微控制器。

● 低單價
NX2069B通過高度集成的電路架構設計，顯著簡化了外圍電路的配置需求，不僅降低了PCB布局的復雜度，還大大減少了BOM成本，提高了系統的可靠性和生產效率。

（四）NX2069B應用領域

NX2069B尤其適用于對PCB面積敏感且需要控制物料成本的應用場景，如電信機房：過濾器單元、服務器、路由器（電信交換設備）、個人電腦、個人電子產品、工業自動化、IO口不夠用的處理器產品等。
