之前探討了兩種形式的雙邊帶幅度調制（AM）及其相關調制電路。正如我們所知，調制是將基帶消息信號轉換到射頻頻段進行傳輸?shù)倪^(guò)程。然而，一旦接收到調制信號，我們?cè)撊绾螐闹谢謴?fù)消息信號呢？

本文中，我們將重點討論解調問題。大部分內容將圍繞雙邊帶抑制載波（DSB-SC）信號展開。不過，在文章最后，我們也將討論一種傳輸載波分量的雙邊帶解調電路。

DSB-SC調制信號

在討論解調之前，我們先簡要回顧雙邊帶抑制載波（DSB-SC）調制的原理。要生成DSB-SC信號，需使用以下形式的載波：

式中：

Ac:載波幅度

ωc:載波頻率（單位為弧度/秒，rad/s）

t：時間

將基帶消息信號 m(t)
與此載波相乘，得到已調信號：

在頻域中，這一乘法運算對應于基帶信號頻譜 M(f)
與余弦函數頻譜 C(f)

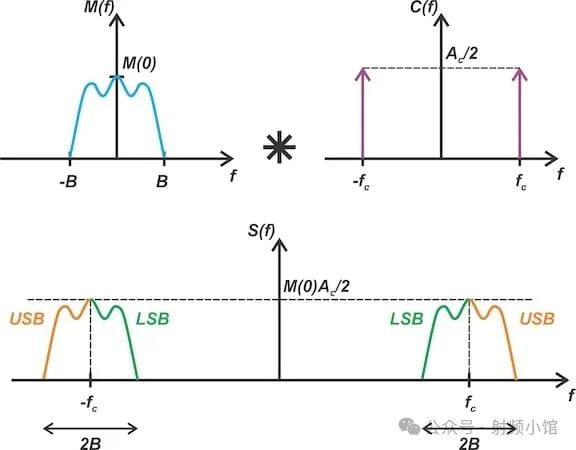

的卷積。圖1分別展示了 M(f)
和 C(f)
的頻譜特性。圖1在圖1的下半部分可以看到，已調波 S(f)
的頻譜包含基帶頻譜的兩個副本：一個被搬移到載波頻率 fc
處，另一個被搬移到 ?fc
處。

基本DSB-SC解調原理

在理想信道（無噪聲與失真）條件下，接收信號與發送的DSB-SC信號完全相同：

解調時，接收端需生成一個與原始載波頻率和相位完全一致的本地載波，此過程稱為相干解調（或同步解調）。將接收信號 r(t)

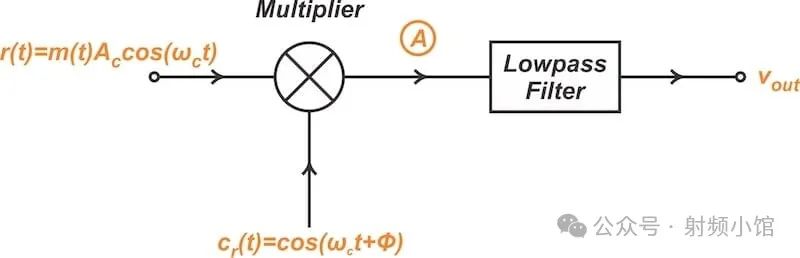

與本地載波相乘后，再通過一個帶寬適當?shù)牡屯V波器，即可恢復基帶信號。解調過程如圖2所示。圖2

假設接收端生成的本地載波相對于原始載波存在相位誤差 ?
，即：

此時，乘法器輸出的信號為：

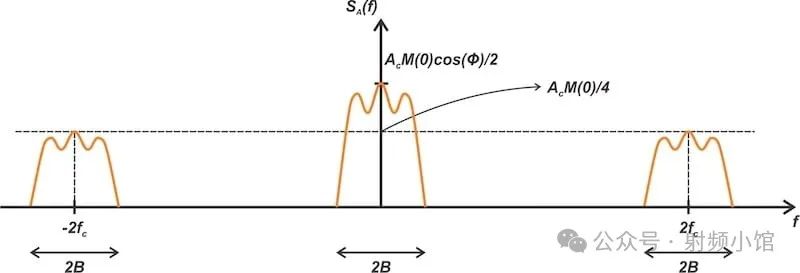

第一項恢復了基帶頻譜，第二項生成了以兩倍載波頻率為中心的基帶頻譜副本。假設調制信號頻譜如圖1所示，圖3展示了接收信號與本地載波相乘后得到的頻譜。

圖3

由于消息信號帶寬 B
遠小于載波頻率 fc
，我們可通過低通濾波器抑制以 2fc
為中心的信號分量，最終在輸出端得到基帶頻譜：

式 (6) 表明，輸出頻譜受發射端載波與接收端本地載波之間相位誤差 ?
的影響。若 ?≠0
，輸出信號幅度將按 cos?(?)
比例衰減。例如：

• 當 ?=45°，輸出信號幅度降低約 0.7 倍，功率減半；

• 當 ?=90°，輸出信號完全消失。

若相位誤差在信號接收期間保持恒定，檢測器將輸出衰減但準確的基帶信號復現。然而，由于信道變化，?
通常隨時間不可預測地波動，導致檢測器輸出產生隨機畸變，這是不希望的。

為使本地振蕩器與原始載波嚴格同步，需采用比圖2所示更復雜的電路。我們將在下一節討論此類電路。

Costas環

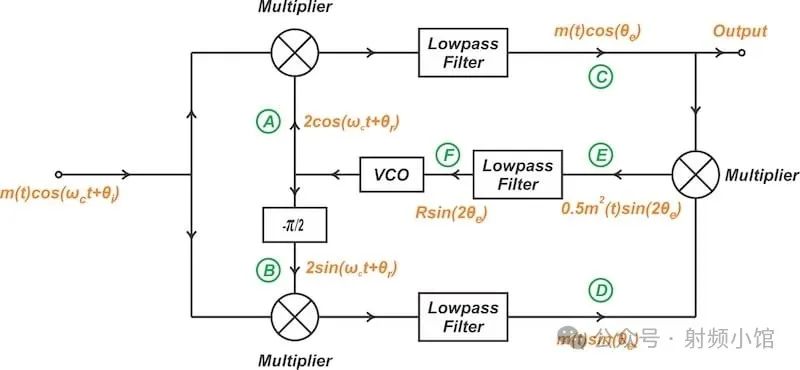

實現相位相干解調的一種方法是使用鎖相環（PLL）。由此構建的解調電路稱為Costas環，其結構如圖4所示。

圖4

Costas環結構

該電路包含兩條檢測路徑：

• 上路徑：稱為同相檢測器（I通道）

• 下路徑：稱為正交檢測器（Q通道）

與圖2的基本解調器類似，每條路徑均包含乘法器和低通濾波器。I通道的乘法器由余弦波驅動：

其中 θr
為本地振蕩器的相位。

Q通道的乘法器由正弦波驅動：

另一乘法器將I通道與Q通道的輸出結合，生成反饋信號，使壓控振蕩器（VCO）的正弦波與原始載波保持同步。

Costas環工作原理

從圖4的輸入端到輸出端跟蹤信號流程。設輸入DSB-SC信號為：

中θi為輸入信號的相位。

信號經I通道傳輸至節點C輸出，同時經Q通道傳輸至節點D。此時得到兩路信號：

其中

將節點C與D的信號相乘，在節點E得到：

信號再經低通濾波后，在節點F生成反饋信號：

式中 R
為 0.5m2(t)
的直流分量。該信號輸入VCO（其靜態頻率為 ωc
），通過反饋環路自動校正本地振蕩器與原始載波的相位誤差。當相位誤差為零（θe=0
）時，上支路輸出消息信號 m(t)
，下支路輸出為零。

VCO相位誤差校正

假設本地振蕩器相位存在微小偏差，且相位誤差 θe
較小，節點E的信號可近似為：

由此可知，vE
與相位誤差成正比。通過低通濾波器提取 vE
的直流分量，即可生成調節VCO的控制信號，使相位誤差趨近于零。

基于導頻載波的同步解調

解決相位誤差的另一種方法是在發射信號中嵌入一個低電平的載波分量，稱為導頻音（pilot tone）。該導頻載波為接收端的同步解調提供相位參考。圖5展示了一種在發射信號中包含導頻音的雙邊帶發射機結構。

---

圖5

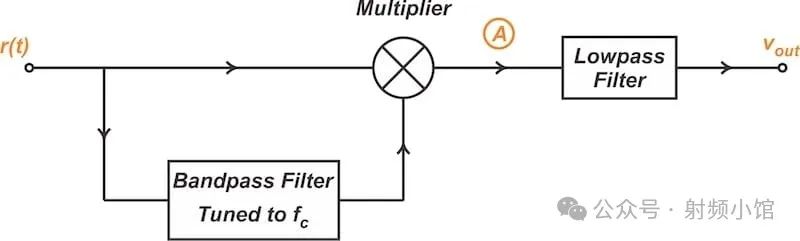

在上圖中，載波按比例因子 kk 調整后疊加至輸出信號。通過比例因子可控制導頻音與承載信息的信號成分之間的功率分配。接收端（圖6）使用窄帶濾波器提取導頻音，再將其與接收信號相乘以執行解調。

圖6

需注意，這種方法不屬于DSB-SC調制。由于調制信號頻譜中包含載波分量，其不符合抑制載波技術的定義。添加導頻音的缺點是會將發射信號的一部分功率分配給載波，而載波本身不攜帶任何消息信息。
