本文中，探討有源電子掃描陣列（AESA）及其收發模塊（TRM）的開發與測試。分析了從模擬TRM向數字TRM（DTRM）的技術演進，并重點闡述了測試這些組件時面臨的挑戰與取得的突破。這不僅揭示了現代雷達技術實現高性能的路徑，更突顯了確保系統可靠性和運行效率所需的精密測試體系。

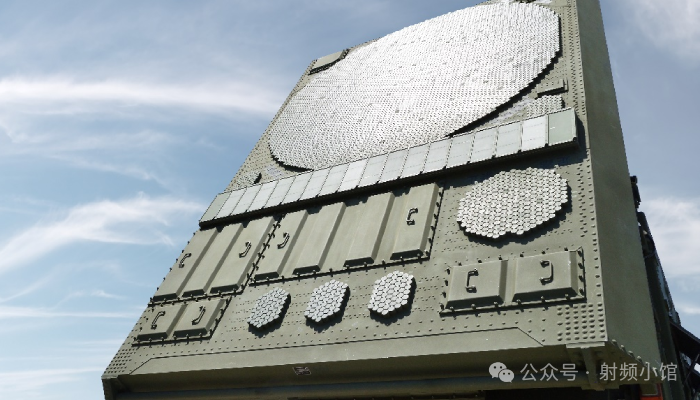

圖1 - 可見TRM天線單元的AESA陣列

AESA與TRM技術演進
早期掃描相控陣采用單一發射器和接收器，通過移相器連接所有天線單元。而現代有源電子掃描陣列（AESA）則使用大量固態收發模塊（TRM），每個TRM直接連接一個天線單元。圖1展示了一種已部署的AESA陣列實例，其表面可見排列的TRM天線單元。

技術突破驅動架構革新
采用TRM重新架構AESA的可行性源于20世紀80年代半導體技術的進步，包括用于發射功率放大的MESFET（金屬半導體場效應晶體管）和JFET（結型場效應晶體管），以及用于低噪聲接收放大的砷化鎵（GaAs）技術。隨著時間推移，TRM的尺寸、成本與功耗持續降低，為未來商業化應用奠定了基礎。

雷達波束寬度與陣列尺寸及TRM數量的關系
雷達系統性能的核心指標之一是天線波束寬度。假設TRM驅動的天線單元為半波偶極子，其發射能量將分散在78度的波束寬度范圍內，接收性能類似。雖然這種寬波束足以粗略檢測飛機等目標，但其寬覆蓋范圍會導致雷達回波同時包含目標信號與雜波干擾（如其他飛機、植被等）。更高性能系統需更窄的波束寬度。

通過增加TRM數量擴展AESA陣列尺寸，既可縮小波束寬度，又能提升增益。具體而言：

• 波束寬度與陣列尺寸成反比

• 增益與陣列尺寸成正比
  因此，TRM數量越多的大型陣列性能越優，能夠在更遠距離精確鎖定單一目標并抑制雜波干擾。然而，實際應用中需權衡雷達性能提升與物理空間限制（如安裝平臺尺寸）及TRM規?；杀荆ê瑴y試成本）之間的矛盾。

TRM的功能定義與類型
TRM在雷達系統中承擔多項關鍵功能：

• 發射端高功率放大（HPA）

• 接收端低噪聲放大（LNA）

• 數字控制移相（實現AESA波束指向調節）

• 數字控制衰減（設定TRM功率等級）

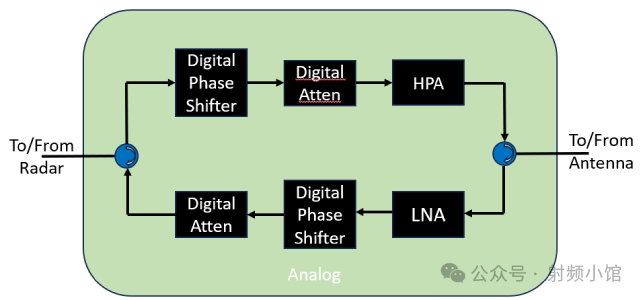

  圖2展示了模擬TRM的高層模塊框圖。

圖2 - 模擬TRM模塊框圖

數字TRM（DTRM）的技術革新
新型數字收發模塊（DTRM）從雷達系統接收數字信號，并在接收端將信號重新轉換為數字形式。此類模塊通常采用先進的“直接采樣”技術，將接收的射頻（RF）信號盡可能靠近天線端進行數字化轉換，從而直接在DTRM內部完成雷達信號處理。

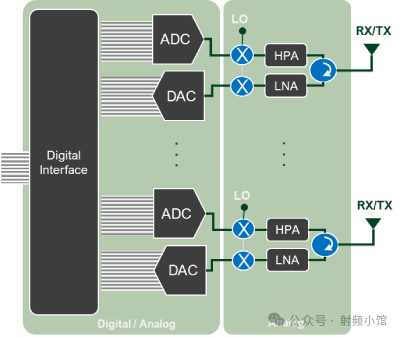

圖3展示了兩個集成天線的DTRM高層模塊框圖。

圖3 - AESA系統中兩個DTRM的模塊框圖

DTRM配置AESA的技術優勢與挑戰
采用數字TRM（DTRM）的AESA系統具備模塊輕量化與小型化的優勢，這得益于數字電路對模擬電路的替代。然而，DTRM的演進也帶來了新的挑戰，其中最核心的是如何在研發、驗證及生產測試階段實現從“射頻到比特”（RF to Bits）的全面測試。

TRM測試的核心需求是什么？
自模擬TRM問世以來，其測試通常依賴矢量網絡分析儀（VNA）、信號發生器（VSG）和信號分析儀（VSA）組成的系統。根據DTRM所處的開發/驗證/生產階段，這些儀器可提取不同層級的測量數據以支持測試目標：

• VNA：提供小信號S參數測量（如增益、輸入/輸出匹配），并支持通過多種發射/接收增益與相位設置校準TRM。部分VNA還可進行脈沖測量，適用于無法100%占空比工作的功率放大器（PA）半導體器件測試。

• VSG與VSA協同：通過可定制波形激勵TRM并測量輸出信號，支持噪聲系數（NF）、鄰道功率（ACP）、誤差矢量幅度（EVM）、三階交調截點（TOI）、功率附加效率（PAE）等關鍵指標測試。

DTRM測試的范式轉變
如前述，DTRM不再保留模擬輸入/輸出接口，傳統儀器效用有限。因此，需匹配DTRM混合信號特性的新測試方案，其能力需對標傳統VNA、VSG和VSA的測量功能。

DTRM的新型測量方法
從模擬TRM到DTRM的核心變化在于：雷達系統與TRM間通過數字串行/并行端口替代傳統射頻端口。盡管仍需類似傳統參數的測量，但需新的數字信號仿真手段：

• 數字輸入/射頻輸出測量：向DTRM輸入數字?jǐn)?shù)據以激活特定射頻頻率/相位/幅度輸出，并通過狀態切換構建類似VNA S21參數的掃描測量。

• 射頻輸入/數字輸出測量：向DTRM輸入特定射頻信號并切換狀態，實現類似VNA S12參數的掃描測量。輸出匹配（S22）仍可采用傳統射頻技術測量。

• 發射與接收性能仿真：

• 發射端：通過數字?jǐn)?shù)據輸入結合VSA射頻測量，構建功率、ACP、EVM、TOI、PAE等傳統TX參數等效測試；

• 接收端：結合射頻信號輸入與數字端數據測量，實現誤碼率（BER/BLER）、噪聲系數（NF）等RX參數測試。

PXI平臺賦能DTRM測試的價值
模塊化測試方案允許在單一機箱內配置多功能儀器，滿足DTRM數字+射頻混合信號的測試需求。通過串行/并行數據模塊與射頻模塊的組合，輔以連續波（CW）及脈沖電源模塊，可構建緊湊型解決方案，精準匹配DTRM測試場景。

PXI：模塊化測試的行業標桿
儀器用PCI擴展（PXI）是市場領先的模塊化測試平臺，提供豐富的DTRM測試模塊。NI（現為艾默生旗下公司）于1997年推出PXI標準，并持續開發符合行業需求的模塊化儀器。針對DTRM測試的核心模塊包括：

• 矢量信號收發器（VST）模塊：集成VSG與VSA功能，支持高密度射頻測量；

• 新一代VNA模塊：單端口即可完成VST與VNA聯合測量；

• 源測量單元（SMU）模塊：為被測系統（SUT）提供連續波與脈沖電源；

• 基于PXI背板的精密時序同步：確保機箱內所有模塊嚴格同步。

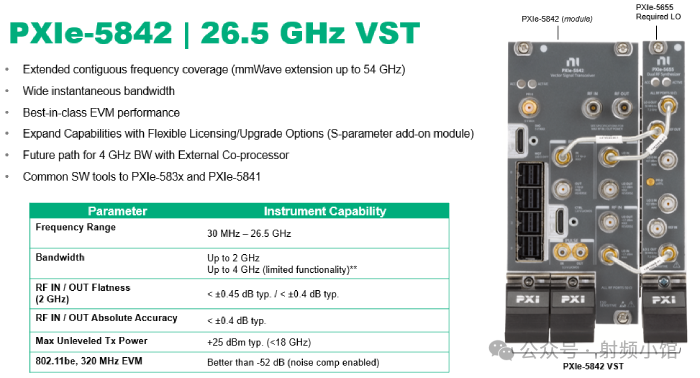

PXIe-5842 VST：高性能測試?yán)?/span>
新型PXIe-5842 VST儀器支持30 MHz至26.5/54 GHz的射頻測量，可選2 GHz或4 GHz瞬時帶寬（IBW），超越現代雷達典型帶寬需求。其內置測量算法可快速實現NF、ACP、EVM、TOI、PAE等參數的自定義測試，顯著提升測試效率。

選配PXIe-5633模塊后，可按需測量DTRM的輸出匹配（S22）參數。

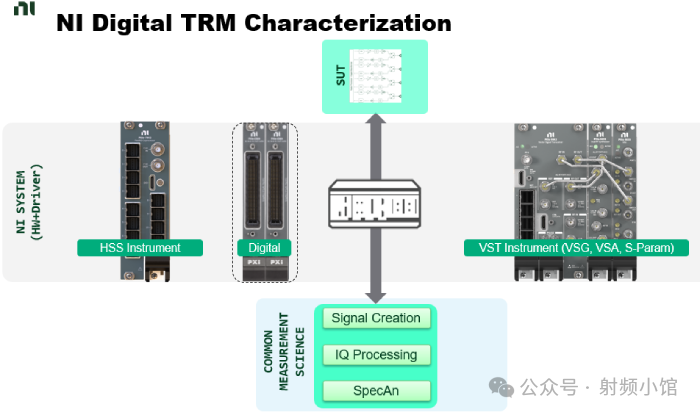

結合NI其他PXI模塊（如高速串行接口（HSS）、數字控制及電源模塊），可構建獨特的單機箱解決方案，精準適配混合信號數字/射頻DTRM的復雜測試需求。

現代基于AESA架構的雷達系統通過部署大量TRM模塊，以窄波束寬度和高增益實現卓越性能。在AESA陣列中，每個TRM模塊均需經過研發測試、設計驗證及生產測試，以確保其設計性能達標，并在實戰中穩定可靠。

測試方案的代際演進
傳統模擬TRM的測試依賴于矢量網絡分析儀（VNA）、信號發生器（VSG）和信號分析儀（VSA）的組合，而新型數字TRM（DTRM）需具備射頻測量與數字?jǐn)?shù)據同步收發的進階能力。

NI PXI平臺的綜合優勢
NI的PXI儀器組合憑借獨特優勢，能夠全面滿足DTRM的測試需求。用戶可通過靈活配置VST（矢量信號收發器）、HSS（高速串行）模塊化儀器，結合電源與VNA（矢量網絡分析儀），構建定制化混合信號測試系統，精準匹配整體測試目標。
