工業互聯網是與人民群眾生活息息相關的重要基礎設施，關系著國計民生的鋼鐵、有色、化工、石油石化、電力、天然氣、先進制造、水利樞紐、環境保護、鐵路、水利水電、民航等重要行業。為了保障石油石化行業的安全運營，及時發現和處置運營過程中的潛在威脅風險點，新華三信息安全與石油石化行業用戶共同研發并上線了面向石油石化行業的工業互聯網安全態勢感知平臺。

01應用需求

近年來，新型攻擊組織化、目標定向化、手段專業化，讓用戶往往防不勝防，新型信息安全事件頻發。石油石化行業原有的安全防護策略側重分區隔離、數據加密和邊界防護，這些傳統的防護措施在有針對性的攻擊中存在一定的不足，主要表現在以下方面:

■ 數據采集能力不足

目前石油石化行業信息系統中安全數據采集采用傳統模式，數據來源單一，無法支持多維度的大數據分析，不能支撐有效決策。雖然目前已經構建了邊界防御為主、兼顧縱深防護的網絡安全防護體系，并且內網安全監視平臺也將安全設備告警日志進行了收集，但由于使用傳統的技術架構、存儲的數據量和數據類型限制，防御系統數據源主要以單純的安全設備為主，沒有實現全網流量采集和分析，僅依靠安全設備的日志數據，很難發現潛在風險和未知威脅。

■ 數據分析能力不足

隨著網絡規模的爆發式增長，石油石化領域網絡安全爆發出來的問題越來越多，但網絡安全分析還是局限于傳統的規則庫和黑名單技術，缺乏大數據關聯分析和機器學習技術，效率低，費時費力，主要表現在：對重要資產的監控遺漏將導致宕機或業務中斷;重要資產出現故障時很難從海量運維指標中迅速找到故障根因;對資產的海量告警信息極大地干擾了故障資產定位問題的速度。目前資產的故障恢復速度基本依賴于人工操作速度，如何有效地對網絡中的資產進行異常檢測、精準告警、故障定位和故障預測成為亟待解決的問題。

■ 可視化能力不足

網絡流量可視化與安全可視化能力不足，不能直觀高效地展示、呈現石油石化行業的安全問題。比如，實時了解哪些用戶是最活躍，最活躍用戶訪問了哪些業務系統，訪問的流量趨勢，需要展示的TOP20關鍵用戶流量，關鍵業務系統TOP流量及戶訪問流量趨勢，并高亮顯示用戶訪問的業務系統及其流量趨勢和任一業務系統高亮顯示其被訪問的用戶。除了攻擊類型、攻擊趨勢、攻擊源和攻擊目的TOP分析呈現外，還需要展示安全漏洞利用、病毒、蠕蟲、木馬和惡意代碼等風險檢測情況。

02技術特點

針對日益嚴峻的石油石化行業網絡安全運行和管理需求，工業互聯網安全態勢感知平臺基于大數據及人工智能等技術，通過安全分析平臺將各安全組件有機結合在一起，對各個組件進行全局統籌和協同響應，構建“云-網-端”協同立體防御體系。同時，建立知識庫進行策略管理，根據實時場景自適應決策響應，快速生成應急響應預案，主動將安全策略推送給全網關鍵安全設備。通過云端檢測與邊界防御相結合，實時預警和響應安全事件，實現對外部威脅的主動發現。

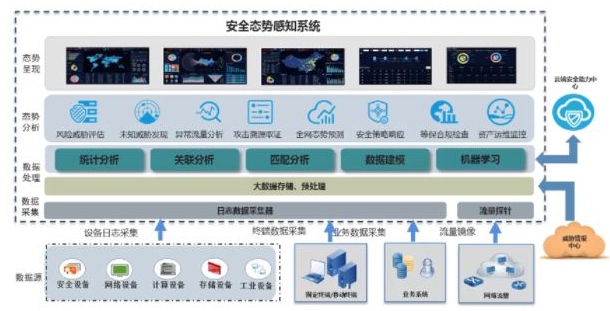

工業互聯網安全態勢感知平臺系統架構圖

該項目的上線實現了實時感知石油石化行業生產系統、設備、平臺的安全狀況、風險隱患及企業安全管理運行情況等信息，實現對網絡安全監測信息的分類匯聚、精準研判;覆蓋對云、網、端的工業互聯網監測防御，通過多手段、全流程的信息采集和多維度分析，形成工業互聯網關鍵信息基礎設施安全自適應監測體系，該項目的主要技術特點如下：

■ 工業互聯網智能安全引擎

通過智能工業互聯網安全AI模型分析發現威脅，通過機器學習建立操作行為、工控資產及工控流量基線模型，發現異常操作、異常行為、異常流量及惡意攻擊流量，通過分類、聚類、回歸、深度學習等算法進行模型訓練，提供相應的安全AI能力，提升深度防護能力，實現從被動監測到主動防御的跨越，提前預警安全風險。

■ 大數據安全分析技術及平臺

在傳統數據分析的基礎上，構建融合新一代分析技術的安全態勢感知分析平臺，基于大數據計算及存儲模型支撐海量數據的實時及歷史分析，建立安全威脅分析模型，實現從傳統的靜態特征匹配發現威脅到主動關聯分析發現威脅，實現海量安全數據的檢測，提升深度安全防護能力。

■ 多源異構安全數據采集與處理

通過多源異構安全數據，實現從被動防御到主動監測的數據集合的跨越，數據采集對象范圍包括IT基礎設施運行狀態數據、網絡流量數據、日志數據、資產數據、安全告警數據、威脅情報數據、業務數據等，進行內部、外部、情報相關安全數據的全面采集，使安全數據可以反映出所有時段、各個安全層面。

■ 多維度安全態勢可視化

通過態勢多維監測，實現從被動防御到主動監測的跨越，建立主動防御體系，基于機器學習/人工智能和專家系統，對大范圍樣本數據進行安全分析，并可視化呈現安全態勢、行為審計和設備運維態勢?？梢苑浅Ｖ庇^地看到被攻擊最頻繁的區域、攻擊類型分布及趨勢、攻擊源攻擊目的和實時的攻擊事件;用戶的內網應用流量分布、內網用戶訪問流量模型;設備的狀態，包括高危資產、資產漏洞分布、關鍵服務器性能監控、關鍵網絡設備負載監控和最新的告警信息。

■ 異常流量多維檢測與預警

基于動態流量基線對異常流量進行檢查，是提升網絡安全的重要手段，通過分析主機流量訪問、內網流量訪問、互聯網出口用戶的流量訪問以及用戶主機的各種流量傳輸行為，結合機器學習和人工智能算法，準確找到用戶與流量之間的基線關系，通過機器學習等算法對潛在的流量異常行為進行挖掘和判斷，確保安全合規和信息泄露防護的需求，實現對用戶和業務訪問的精細化管理

■ 資產/業務安全運維管理

對用戶、資產和業務進行關聯，聚焦資產或業務的狀態監控、性能監控、配置基線管理、運維告警和故障診斷，結合大數據的分析方法，全面感知和監控資產的運營狀態和安全指數，為運維決策并聯動響應處置提供可視化的呈現和簡易化的操作。

03實施效果

石油石化環境下的安全態勢感知平臺，利用大數據技術對網絡安全態勢信息進行關聯分析、數據挖掘和可視化展示，繪制關鍵信息基礎設施網絡安全態勢地圖，為石油石化行業各項系統安全提供支持。

■ 全網資產監控

為了有效監控在網資產運行及風險狀態，快速處置故障及風險事件，系統基于云計算和容器技術進行微服務的自動部署和動態管理，對關鍵對象狀態進行實時監控，對重要資產進行風險分析，能夠快速生成配置策略和任務工單，實現運維的響應和處置;同時支持工單的作業化管理，實現工單的自動觸發、派發、跟蹤、提醒和關閉。

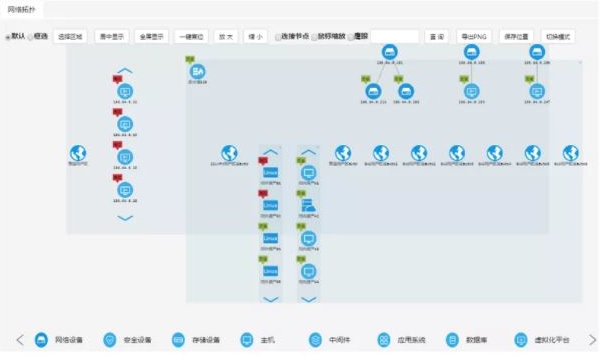

全網資產監控效果圖

■ 異常流量檢測

基于動態流量基線對異常流量進行檢查，是提升網絡安全的重要手段，通過分析主機流量訪問、內網流量訪問、互聯網出口用戶的流量訪問以及用戶主機的各種流量傳輸行為，結合機器學習和人工智能算法，準確找到用戶與流量之間的基線關系，通過機器學習等算法對潛在的流量異常行為進行挖掘和判斷，確保安全合規和信息泄露防護的需求。

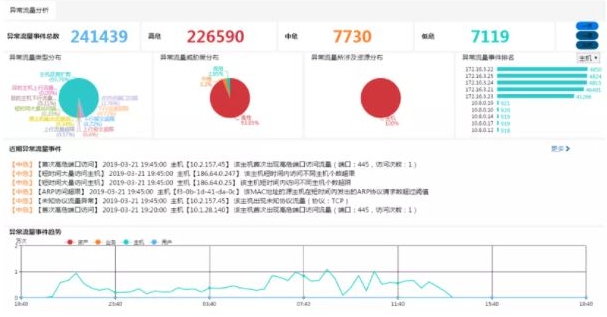

異常流量檢測效果圖

■ 業務安全運維

聚焦資產或業務的狀態監控、性能監控、配置基線管理、運維告警和故障診斷，結合大數據的分析方法，全面感知和監控資產的運營狀態和安全指數，通過對用戶網絡安全策略體系與業務系統進行針對性分析，實現安全策略合規矩陣的可視化展示，為運維決策和聯動響應提供可視化的呈現和簡易化的操作;同時也可以實現對用戶的遠程代維代管，為后續的安全云運維增值業務的開展提供幫助。

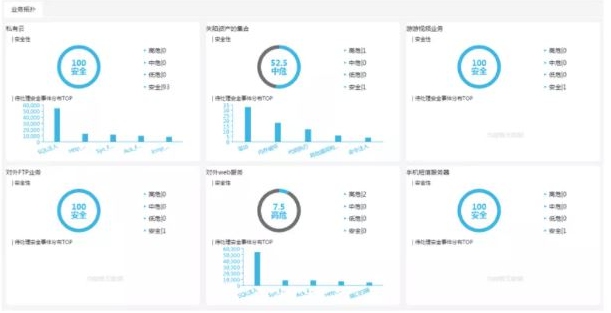

業務安全運維效果圖

04經驗總結

本項目主要針對日益嚴峻的工業互聯網安全運行和管理需求，研究應用大數據和機器學習等技術解決工業互聯網安全防御面臨的監測、分析、決策、響應等問題，為工業互聯網網絡防御中基于知識的態勢管理和智能決策帶來新的方法和理念。項目實施過程中的主要經驗體會如下：

(1)定制化程度較高，方案階段需要認真調研梳理，提前規劃布局。工業互聯網需要支持深度數據包解析引擎，可對工控協議做到實時和精準的識別，而這些工控協議除了Modbus/TCP，OPC Classic，OPC UA，DNP3，S7，S7 plus，profinet DCP，GOOSE，IEC60870-5-104，IEC61850-MMS等在內的各類主流工控網絡協議，還有一部分為企業內部的私有協議，給項目實施帶來大量的定制化要求，另外企業內部操作流程的合規性要求，也給項目帶來大量的定制化要求。

(2)項目的復雜程度超乎想象，需要找準切入點，分布實施。工業互聯網底層有各類工業控制設備;中間層有各類工程師工作站設計，工藝工序編制等系統;上層有各類物料、管理、監控等各類業務系統，在橫向上又分為不同的操作區域，使得項目實施、部署、調試、測試都異常復雜，在實施過程中需要找準切入點，先分區分域進行產品部署調試、再進行總體集成聯調。
