引 言

單片機在測控領域中應用日益廣泛，很多場合都用到對溫度的檢測和控制，要求能夠直觀讀取溫度值，并具有溫度報警功能和遠程通信功能。本文根據需求給出了一種基于STC89C52 和 AD590 的溫度測控系統設計方案。

1 系統總體設計方案

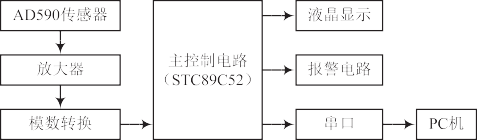

溫度測控系統的總體設計方案如圖 1 所示，由溫度傳感器電路、信號放大、A/D 轉換、主控制器、顯示屏、報警及串口通信等模塊組成，其中溫度傳感器采用電流型集成溫度傳感器 AD590，通過信號放大、A/D 轉換電路將 AD590 輸出的電信號進行調理，輸入主控制器 STC89C52，STC89C52 可控制液晶顯示器顯示對應的溫度，并實現溫度聲光報警功能，同時還可通過串口實現 STC89C52 與上位機的通信。

圖 1 系統總體設計方案圖

2 系統硬件設計

2.1 溫度傳感器及信號放大電路設計

溫度傳感器選用電流型集成溫度傳感器 AD590，其具有準確度高、動態電阻大、響應速度快、線性好、使用方便等特點。AD590 溫度傳感器集成有兩端感溫電流源，能將溫度轉換為電流，且電流與絕對溫度成正比，可測量范圍為-55 ～ +150 ℃，具有較好的線性輸出性能，溫度每增加 1 ℃， 其電流增加 1 μA。輸出電流 I=（273+t）μA（t 為攝氏溫度），測量電壓為（273+t）μA×10 kΩ=（2.73+t/100）V。

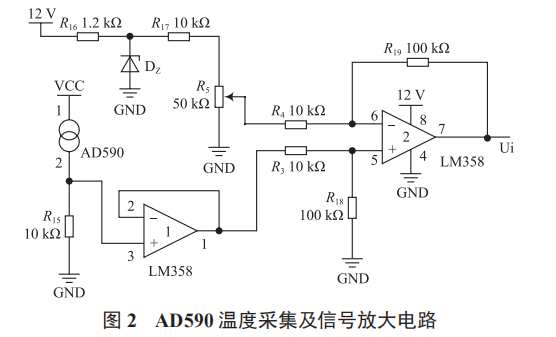

為提高測量精度并獲取溫度對應 0 ～ 5 V 的電壓信號，進行溫度傳感器及信號放大電路設計，如圖 2 所示。溫度傳感器 AD590 采用分壓式電路輸出，經電壓跟隨器后由差分運放電路對信號進行放大。在差分運放電路中調節R3 電位器， 使反相輸入電壓為 2.73 V，輸出電壓為 0.1 t。

2.2 A/D轉換電路設計

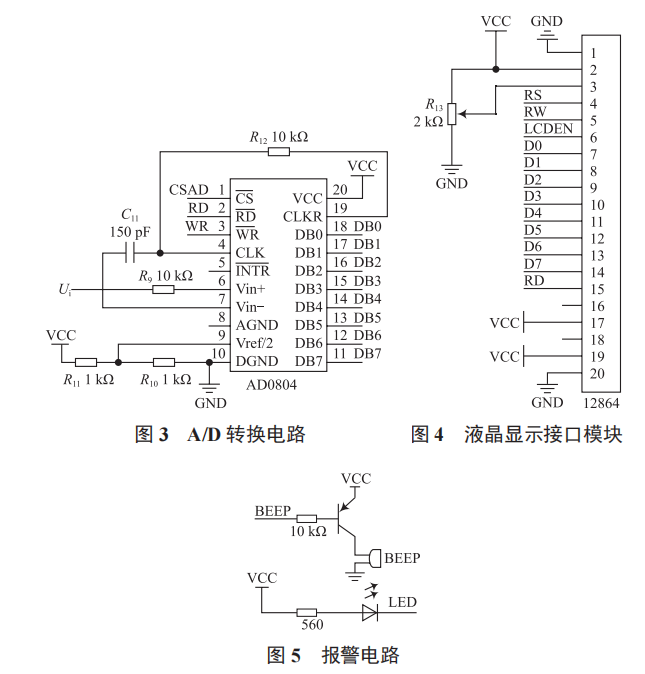

經信號放大電路后的電壓信號為模擬信號，對其進行 A/D 轉換才能被單片機接收和處理。采用 ADC0804進行信號轉換（芯片含輸出數據鎖存器），其與單片機的連接如圖 3所示。ADC0804的DB0～DB7與STC89C52的P2.0～P2.7引腳相連。

2.3 液晶顯示電路設計

系統選用結構簡單、體積小、功耗低、配置靈活、顯示清晰的 128×64 點陣漢字圖形型 LCD12864 液晶顯示模塊， 采用8 位并行數據傳輸方式與單片機I/O 口連接，如圖4 所示。

2.4 報警電路設計

系統的報警電路包括由蜂鳴器構成的聲音報警電路和由紅色高亮發光二極管構成的指示燈報警電路，如圖 5 所示。單片機控制蜂鳴器和發光二極管進行聲光報警。

2.5 串口通信接口電路

通過 MAX232 芯片將單片機 UART 輸出的 TTL 電平轉換為上位機串口的 232 電平，如圖 6 所示。

3 系統軟件設計

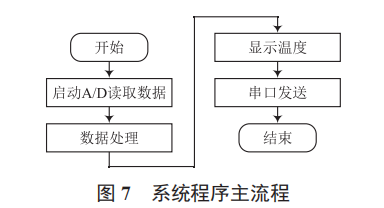

溫度測控系統的主程序流程如圖 7 所示。

4 系統功能測試

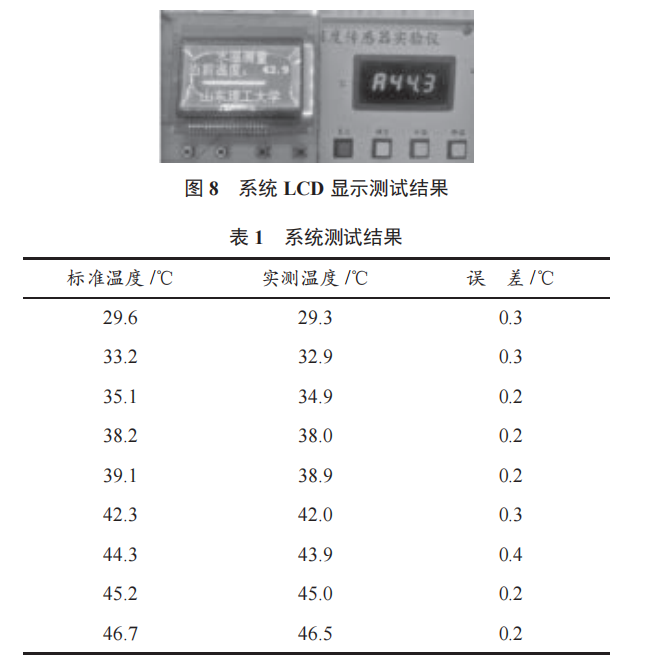

系統測試采用恒溫控制溫度傳感器實驗儀提供標準溫度，將實測溫度與標準溫度進行比對，測試結果如圖 8 和 表 1 所示，得出溫度測量較準確，誤差不超過 0.4℃的結論。

誤差主要來源于系統誤差，受信號放大部分的零點漂移、A/D 轉換電路的分辨率等因素影響。

5 結 語

文中設計的基于 AD590 和 STC89C52 的溫度監控系統測量誤差小、實現簡單、功能穩定且可根據環境需要設定溫度范圍，適用于家庭、庫房等場合。
