立體聲耳機頻響測試儀

時間：2008-06-05 23:30:36

關鍵字：測試儀立體聲耳機 耳機 文氏電橋

手機看文章

掃描二維碼
隨時隨地手機看文章

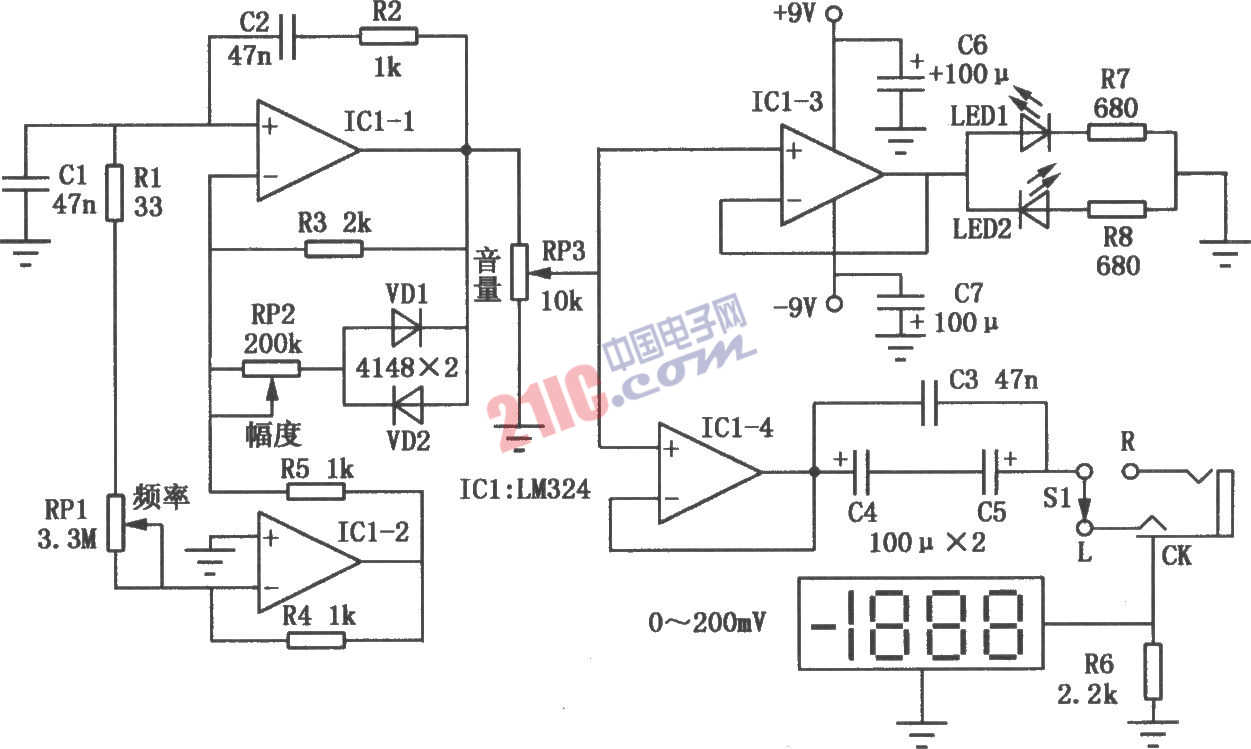

[導讀] 耳機頻響測試儀電路如圖所示，IC1為通用型四運算放大器LM324，其中運放IC1-1、IC1-2組成頻率可調的文氏電橋正弦波發生器；運放IC1-3、IC1-4均為電壓跟隨器。C2、R2與C1、(R1+RP1)組成文氏電橋正弦波振蕩器的正反饋電

耳機頻響測試儀電路如圖所示，IC1為通用型四運算放大器LM324，其中運放IC1-1、IC1-2組成頻率可調的文氏電橋正弦波發生器；運放IC1-3、IC1-4均為電壓跟隨器。C2、R2與C1、(R1+RP1)組成文氏電橋正弦波振蕩器的正反饋電路，R3與R5組成負反饋電路，其振蕩條件由正、負兩個反饋回路的參數決定。若運放特性為完全理想的，則只要滿足C1=C2、R2=R3=R4=R5即可維持振蕩。本電路的一個最大特點在于一般文氏電橋正弦波振蕩器的(R1+RPl)通常是接地的，而這里接到IC1-2反相輸入端的虛地點。這種由IC1-2、R4與R5組成的附加電路加入后，其振蕩調諧回路(R1+RP1)和R2不必采用雙連同步電位器，僅用一個RPl即可對頻率進行調節，無論RP1為何值，IC1-2都迫使正反饋等于負反饋。由VDl、VD2與RP2組成穩幅電路，在振蕩過程中VDl、VD2交替導通，振幅增大時，負反饋加強，限制振幅繼續增大；反之，振幅減小時，負反饋減弱，防止振幅繼續變小，從而達到穩幅的目的。調節RPl可使振蕩頻率在100Hz～125kHz范圍內變化。整個電路工作過程非常簡單：由文氏電橋正弦波振蕩器輸出的音頻信號分別經過兩個隔離級，一路由IC113電壓跟隨器分別點亮LEDl與LED2，將電信號變成光信號，直觀醒目；另一路由ICl-4電壓跟隨器經C3、C4、C5流向耳機音圈發生諧振，由磁鋼推動音膜發音，并在R6上形成電壓降，由數字表指示讀數。S1為耳機左右聲道轉換開關。使用時，先將待測耳機插入CK三芯插座，音量電位器RP3調至適中位置，并記住dB讀數，然后將RPl頻率電位器由低端慢慢向高端調節，仔細觀察數字電壓表讀數。合格的耳機讀數變化較為平緩，如出現大幅度變化即頻響不太理想。同時比較一下dB讀數，應與合格品相差不大。如dB讀數很大耳機才發音，說明此耳機“磁鋼”殘缺，使用時發音必然很輕。
