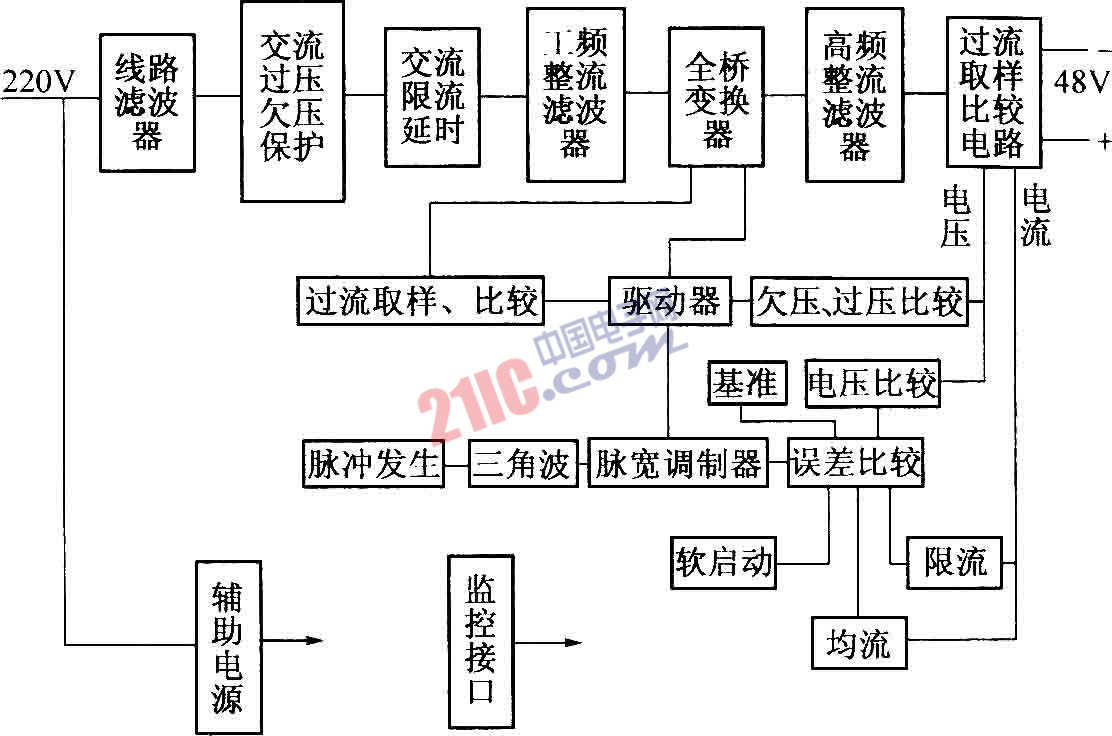

DZW75-48／50(50II)型整流模塊原理圖

時間：2008-05-31 14:07:14

關鍵字：原理圖整流模塊 KHZ 電壓

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]DZW75型系列開關整流模塊的技術性能如下： (1)穩壓精度：<±0.5％： (2)雜音電壓： ①電話衡重雜音電壓 <2mV ②峰一峰值雜音電壓<200mV ③寬頻雜音 <100mV(3.4kHz～150kHz) <20mV(0.15MHz～30MHz) ④

DZW75型系列開關整流模塊的技術性能如下：

(1)穩壓精度：<±0.5％： (2)雜音電壓： ①電話衡重雜音電壓 <2mV ②峰一峰值雜音電壓<200mV ③寬頻雜音 <100mV(3.4kHz～150kHz) <20mV(0.15MHz～30MHz) ④離散雜音<5mV(3.4kHz～150kHz)<3mV(150kHz～200kHz) <2mV(200kHz～500kHz) <lmV(0.5MHz～30MHz) (3)效率 >85％； (4)功率因數：>85％(DZW75-48／50II為99％)； (5)負荷均分：≤±0.5％： (6)具有過壓、欠壓、過流跳機保護、軟啟動開機功能； (7)具有遙控、遙信、遙測接口； (8)具有自主工作方式/非自主工作方式。
