該調壓器額定功率為110W，即輸出電壓為220V，輸出電流為0.5A。它能將100～270V電壓自動調節在180～240V之間，適用電網電壓不穩定地區家庭中的電視機、電冰箱、洗衣機等家用電器。

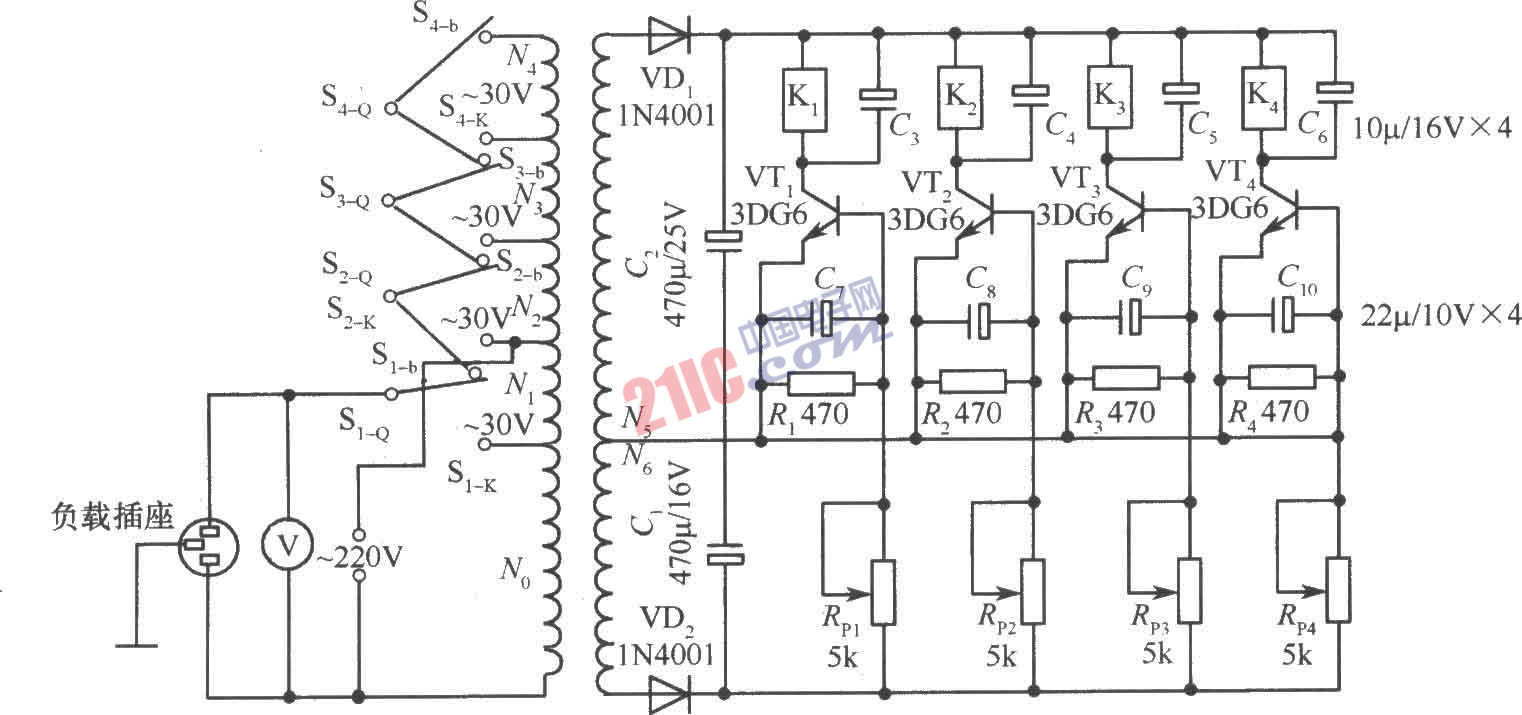

電路如圖所示。它由一只自耦變壓器和四級晶體管控制電路組成。當電網電壓比較正常，為220V左右時，第二級控制電路工作，晶體管VT2導通，驅動繼電器K2吸合，輸出電壓與電網電壓相同，均為220V左右。當電網電壓低于190V時，由于次級電壓降低，迫使VT2截止，K2釋放，VT3導通，K3吸合，使輸出電壓提升了30V。依次類推，直到電網電壓低于130V時，使次級電壓沒有能力使4個繼電器的任何一個動作，輸出電壓提升了90V，輸出電壓為220V。當電網電壓高于240V時，VTl導通，Kl吸合，輸出降低30V。

變壓器鐵芯采用XCD12.5×25×50;初級線圈升壓部分用線徑為Φ0.58的漆包線；其余的用Φ0.29的繞線；次級用Φ0.27mm的線繞。N0=1751匝，N1=N2=N3=N4=276匝；N5=153匝，N6=41匝。
