描述：

MAX1771 是MAXIM 公司出品的一種DC-DC 轉換器控制芯片可用于多種不同形式的 DC-DC 轉換電路它采用BiCMOS 工藝制造因此兼有低功耗與高開關頻率的特點正常工 作電流不超過110 A 進入停機狀態時功耗可降低至5 A 以內開關頻率可高達300kHz 因此可采用體積很小的外部功率元件整個DC-DC轉換器尺寸可以做得非常小另外器件 內部集成了多種DC-DC 轉換器所需的功能單元外圍電路非常簡單可以很容易地用它設計 出滿足不同需要的DC-DC 轉換器。

MAX1771 的內部結構

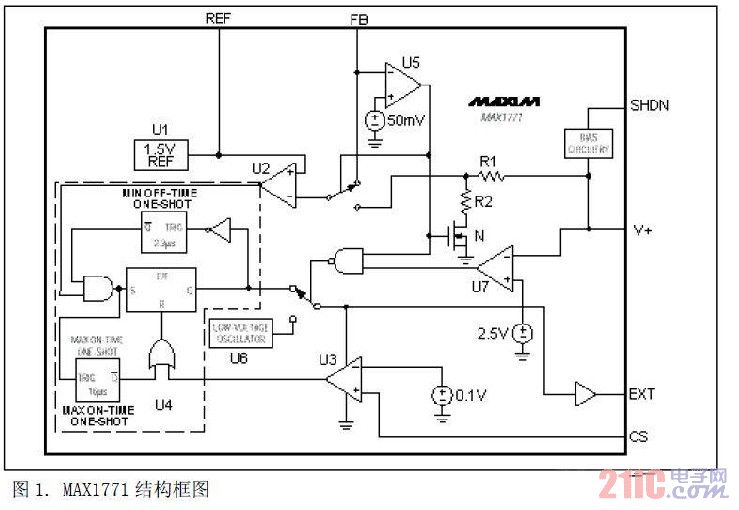

如圖1所示MAX1771的內部結構可劃分為以下幾個功能單元限流型PFM 控制單元 內部反饋網絡低電壓啟動電路停機控制電路等下面分別對其結構及工作原理作一簡要論述。
