在嵌入式開發中，模塊化設計的原理與優勢至關重要。對于初學者來說，剛接觸單片機開發時，可能會感到迷茫，特別是當他們?cè)噲D直接上手使用RTOS時。有些單片機資源有限，也不適合直接運行RTOS。即便如此，使用RTOS仍需對整體框架設計有清晰的認識。

在當今快速變化的商業環境中，企業需要更為靈活、高效的開發工具來快速響應市場需求。低代碼平臺因其開發速度快、門檻低、易于維護等特點，逐漸成為了眾多企業的首選。然而，隨著需求的不斷復雜化，如何在低代碼平臺上既實現靈活的配置，又確保系統的高效運行，成為了開發者們亟待解決的挑戰。

模塊化設計作為一種將系統拆分為獨立、可復用組件的方法，能夠在低代碼平臺中實現功能的靈活組合，并最大限度地提升系統性能。本文將探討如何通過模塊化設計，使得低代碼平臺既能快速適應變化，又能保持高效穩定的運行。我們將結合實際案例，介紹模塊化設計的基本原理、具體實現方式以及性能優化策略，幫助開發者在實踐中更好地駕馭低代碼平臺的潛力。

模塊化設計的基本概念

模塊化設計是一種將系統或應用程序分解為若干獨立的功能模塊的設計方法。這些模塊可以被視為系統中的“積木塊”，每個模塊獨立承擔特定的功能或任務，并通過定義良好的接口與其他模塊進行交互。模塊化設計的核心思想是將復雜的系統架構拆分為更小、更易于管理和維護的單元，從而提升開發效率和系統靈活性。

1、模塊化設計的核心原則

單一職責原則：每個模塊應只負責一個功能或任務，這樣可以確保模塊的獨立性和專注性，方便調試、測試和重用。

模塊獨立性：模塊之間應盡量減少依賴關系，確保某個模塊的更改不會影響到其他模塊的功能。這種獨立性提升了系統的靈活性和可維護性。

可復用性：模塊化設計鼓勵開發可復用的組件。通過將常用功能封裝成模塊，可以在不同項目中重復使用這些模塊，減少重復開發的工作量。

高內聚、低耦合：模塊內部應保持高內聚，即內部元素之間關聯緊密，模塊之間則應保持低耦合，即依賴關系松散。這種設計使得系統在擴展和維護時更加靈活和高效。

模塊化設計的優勢

靈活性：模塊化設計允許開發者根據需求靈活組合和配置不同的模塊，快速響應業務變化。這樣，當需求發生變化時，只需調整相關模塊而不必重新設計整個系統。

易維護性：由于模塊是獨立的，開發者可以單獨修改或替換某個模塊而不影響整個系統。這大大簡化了系統的維護和升級工作。

擴展性：模塊化設計使得系統的擴展更加容易。新功能可以通過添加新的模塊來實現，而無需對現有系統進行大規模的修改。

提高開發效率：通過重用現有模塊，開發團隊可以減少重復工作，專注于開發新的功能，從而提高整體開發效率。

模塊化設計在低代碼平臺中的意義

在低代碼平臺中，模塊化設計尤為重要。低代碼平臺強調快速開發和靈活應對需求變化，而模塊化設計正是實現這一目標的有效途徑。通過將系統功能拆分為獨立模塊，開發者可以像搭積木一樣，通過拖拉拽的方式，快速構建出滿足特定需求的應用。這種方法不僅提升了開發速度，還保證了系統的穩定性和可維護性，為企業提供了一個既靈活又高效的開發環境。

通過理解和應用模塊化設計的基本概念，開發者能夠更好地利用低代碼平臺的優勢，實現復雜系統的靈活配置和高效運行。

一、嵌入式開發：智能時代的基礎設施

嵌入式系統是將計算、控制與通信功能集成于單一芯片的專用計算機系統，廣泛應用于工業控制、汽車電子、醫療設備等場景。例如，特斯拉 Optimus 機器人的關節控制算法需在 2ms 內完成多傳感器數據融合，其嵌入式軟件棧集成了 ROS 2 實時通信框架與定制化 Linux 內核，凸顯了嵌入式技術在高端智能設備中的關鍵作用。2025 年，全球嵌入式市場規模預計突破 3000 億美元，其中汽車電子、工業自動化、醫療設備成為增長最快的領域，年復合增長率分別達 9.2%、8.7% 和 6.5%。

二、單片機開發：從硬件到軟件的全棧技術

1. 硬件設計與實現

單片機開發涉及原理圖設計、PCB 制作、元器件選型等全流程。以 STM32 系列為例，其 Nucleo 開發板集成 ST-LINK/V2-1 調試器，支持 Arduino 接口擴展，可快速搭建原型系統。硬件設計需兼顧能效比，如瑞薩 RX 系列 MCU 通過時鐘門控技術實現待機功耗 0.1μA，滿足物聯網設備長期運行需求。

2. 軟件開發與調試

開發語言以 C/C++ 為主，結合實時操作系統(RTOS)如 FreeRTOS、RTX 等實現任務調度。開發流程包括需求分析、架構設計、代碼編寫與調試。例如，工業控制場景中，西門子 S7-1500 PLC 采用 Profinet IRT 協議實現 1μs 級時鐘同步，其嵌入式固件集成 TSN(時間敏感網絡)調度算法，確保系統實時性。

3. 前沿技術融合

AI 嵌入式化：通過模型壓縮(如 ResNet-50 剪枝率 30%)和動態量化技術，AI 算法可在 STM32 等 MCU 上運行，功耗低至毫瓦級。TensorFlow Lite Micro 等框架提供從訓練到部署的全流程支持，降低開發門檻。邊緣計算：結合 5G URLLC(0.5ms 延遲)和 FPGA 動態重構技術，嵌入式設備可在本地完成數據處理，如 Xilinx Zynq UltraScale + 支持 50ms 內切換圖像處理 IP 核，適用于智能安防與自動駕駛。三、應用領域：從工業到生活的智能化革命

1. 工業自動化

ABB YuMi 協作機器人通過 ROS-Industrial 中間件實現路徑規劃與力控閉環，控制周期 < 2ms，顯著提升生產效率。嵌入式系統還可實時監控生產線狀態，結合預測性維護算法減少設備停機時間。

2. 智能家居

智能照明系統通過傳感器與微控制器實現亮度調節和定時控制，而智能安防設備(如攝像頭、門磁)依賴嵌入式系統實現實時監控與異常報警。例如，基于 STM32 的智能門鎖支持指紋識別、藍牙通信和遠程控制，成為物聯網家庭的入口級設備。

3. 醫療健康

Medtronic 胰島素泵采用 MISRA-C 編碼規范，通過 FDA Class III 認證，故障率 < 0.001%，確保醫療設備的高可靠性?？纱┐髟O(shè)備如智能手環通過嵌入式 AI 算法實現心率監測與健康趨勢分析，推動遠程醫療發展。

本文旨在分享單片機程序整體框架設計的一些思路和體會。那么，為什么我們要討論架構呢?單片機系統開發人員的目標是創建固件，以實現低成本、高可靠性和快速迭代的目標。而實現這一目標的最佳實踐是采用統一的固件架構體系，該體系結構在開發過程中充當框架，并支持“固件模塊化”。

如果不采用統一的設計架構，業務需求之間的耦合關系將變得復雜，缺乏先設計后開發的方法論指導，這將導致程序后期維護困難，引入潛在bug的風險增加，且無法實現多人協同開發。然而，通過結合固件模塊化、可測試性和兼容性的設計體系架構，我們可以應用于任何固件開發項目，從而最大程度地提高代碼復用性，加快固件調試速度，并提高固件的可移植性。

那么，什么是模塊化架構設計呢?簡單來說，就是將程序功能分解為固件模塊或子系統，每個模塊執行一個特定功能，并包含完成該功能所需的所有源代碼和變量。

模塊化/子系統化在協調團隊并行工作、管理項目各部分依賴關系以及使設計、系統集成人員能可靠組裝復雜系統方面發揮著關鍵作用。它不僅有助于設計人員應對和管理復雜性，還能隨著應用程序規模和功能的增長，將其合理劃分為單獨的部分，如“組件”、“模塊”或“子系統”。每個這樣的部分都成為模塊化體系結構的一個有機元素，通過明確界面實現各組件的隔離與訪問。此外，模塊化編程不僅提高了固件的可讀性，還簡化了調試、測試和維護過程。

即便是一個人獨立開發項目，遵循這種模塊化策略依然至關重要。良好的代碼設計不僅提升代碼的可讀性、可移植性，還能在其他項目中輕松復用。同時，經過測試驗證的模塊在新項目中應用時，其缺陷風險將顯著降低。

因此，隨著項目經驗的積累，我們不斷積累的“模塊”組件將越來越多，質量也會越來越高。相比之下，如果不采用模塊化策略，每個項目都可能從零開始，不僅開發周期長，開發水平難以提升，而且重復性工作也會讓人乏味。例如，一個設計良好的非易失存儲管理子系統，就可以成為一個可靠且可移植的“模塊”，為后續項目提供有力支持。

用于實現特定純軟件算法的代碼，如alg_filter.c，專注于執行軟件過濾器功能，如中值、均值或加權均值過濾器以及IIR/FIR濾波。同樣，特定應用程序的代碼，例如app_battery.c，專注于電池充電器應用程序的實現。此外，特定工具的代碼，例如debug_print.c，專注于實現日志打印功能。

在實施模塊化設計時，需遵循一些關鍵規則。首先，與模塊相關的所有功能都應整合至單個源文件中，以實現高內聚性。其次，每個模塊都應提供一個頭文件，其中聲明了該模塊的所有資源，如硬件依賴、宏、常量、變量和函數。此外，應盡量使用struct將緊密相關的變量進行集總封裝。

每個源文件都應包含自檢代碼部分，以實現該模塊的所有自檢功能。同時，固件模塊的接口需精心設計和定義，以確保模塊間的松耦合性。由于固件與硬件緊密相關，因此需在源文件頭中明確提及硬件的相關性，如利用宏定義將硬件依賴進行轉義，或利用函數將基本操作進行封裝。這樣，在新架構體系中，只需移植相關實現即可實現復用。

通常，固件模塊可被其他團隊成員在其他項目中復用。這可能涉及管理更改和缺陷修復。因此，模塊所有者應負責維護模塊，并在源文件頭中包含“作者”和“版本”信息以追蹤變更。此外，固件在一定程度上也取決于編譯器。因此，在源文件頭中應聲明在哪個開發環境進行過驗證，以指定使用的編譯器或與IDE相關的信息。

值得注意的是，模塊化設計會引入一定的調用開銷并可能增加固件尺寸。因此，在實際實現時需要權衡利弊。為了避免過度模塊化，建議采用高內聚、低耦合的實現策略。在拆分模塊時，應確保每個模塊都集中處理一類問題并實現相關功能。

在工程開發中，需求驅動是不可或缺的。首要任務是深入理解需求，以此為基礎設計出合理的框架。為了清晰地展現我們的目標，我采用了一種直觀的圖形化思路來概述整體設計策略。

在工程開發中，首要任務是深入理解需求，并以此為基礎設計出合理的框架。為了清晰地呈現我們的目標，我采用了一種直觀的圖形化思路來概述整體設計策略。接下來，我們需要明確項目的核心功能及其來源。這可能源自市場的實際需求，或者我們自己的DIY項目中的創意。無論需求來自何處，都必須先進行仔細的梳理。

那么，需求通常都包含哪些方面呢?首先，有硬件IO接口需求，例如開關量輸入、ADC采樣以及I2C/SPI通信等。其次，還有業務邏輯需求，比如采集傳感器數據或控制加熱裝置等高內聚的任務。此外，還包括算法相關的技術需求，例如信號的濾波處理或頻域分析等。同時，還需考慮是否有對外通信協議的需求、業務數據的歷史存儲需求以及設備參數的掉電保存需求等。

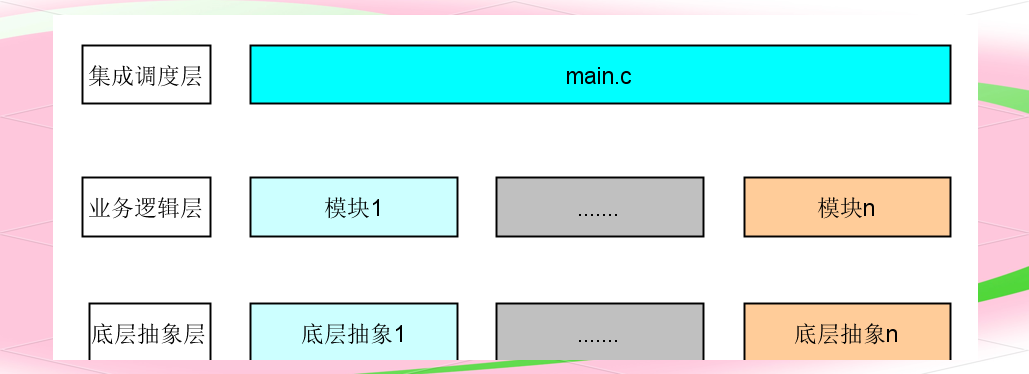

結合固件模塊原理和相關指導原則，我們將相關性高的需求抽象為一系列模塊。這些模塊再配合實現某個相關性高的業務需求，從而形成一個子系統。在main.c的調度下，多個子系統協調工作，共同完成產品的整體功能。
