摘要

隨著AI數據中心向更高功率密度和更高效能源分配演進，高壓中間母線轉換器(HV IBC)正逐漸成為下一代云計算供電架構中的關鍵器件。本文針對橫向GaN HEMT、碳化硅MOSFET及SiC Cascode JFET(CJFET)三類寬禁帶功率器件，在近1 MHz高頻開關條件下用于高壓母線轉換器的性能展開對比分析。重點評估了導通損耗、開關特性、柵極電荷損耗及緩沖電路需求等關鍵指標。同時，本文亦探討了三種諧振轉換器拓?fù)洹询B式LLC、單相LLC與三相LLC——對其系統效率與元件數量的影響。仿真結果表明，盡管三類半導體器件的系統總損耗相近，但CJFET因結構簡單、驅動便捷，在成本方面具備顯著優勢。在拓?fù)浔容^中，三相LLC通過有效降低RMS電流并減少元件數量，表現出更優的綜合性能。本研究為未來高壓IBC設計中半導體選型與拓?fù)渑渲锰峁┝死碚撘罁?jù)，安森美正開展相關實驗驗證工作。

引言

當前，云計算供電架構正朝著更高傳輸電壓的方向演進。這一趨勢不僅體現在數據中心與電網的連接方式上——將通過固態變壓器直接接入中壓電網，也體現在數據中心內部的電力分配系統中——其正逐步轉向高壓直流配電架構。在該架構下，計算托盤將直接連接至800V直流母線，隨后通過高壓IBC將電壓降至50V或12V，為下游負載供電。

高壓IBC具備以下關鍵特性：

? 實現電壓降壓(16:1或64:1變換比)

? 提供電氣隔離以保障安全

? 非穩壓輸出

? 具備短時過載能力

? 超緊湊的外形尺寸

? 轉換效率高

本白皮書將重點圍繞實現上述目標的轉換器拓?fù)浣Y(jié)構與半導體技術展開探討。內容主要聚焦于原邊的拓?fù)溥x擇與半導體器件;副邊假定采用低壓硅基MOSFET，并配置為中心抽頭電流倍增器或全橋結構。

半導體技術

為滿足高壓IBC在小型化設計中無源元件的布局要求，系統需以極高的開關頻率(接近1 MHz)運行。因此可選的半導體器件被限定為寬禁帶器件，主要包括：氮化鎵高電子遷移率晶體管(GaN HEMT)、碳化硅金屬氧化物半導體場效應晶體管(SiC MOSFET)以及SiC Cascode JFET(CJFET)。在本應用中，上述器件的關鍵評估指標集中于導通損耗、開關特性與成本三個方面。

導通損耗

這三種器件在導通狀態下均可用電阻Rds,on來表征(與IGBT等具有恒定導通壓降的器件不同)。因此，其導通損耗與流經電流的平方成正比：

Pcon=Rds,on × I2ds  (方程1)

Rds,on會隨溫度升高而增加，其標稱值僅適用于25℃的結溫。下表對比了典型GaN器件、安森美M3S 650 V器件以及安森美第四代CJFET 750 V器件的導通電阻隨溫度上升的情況。

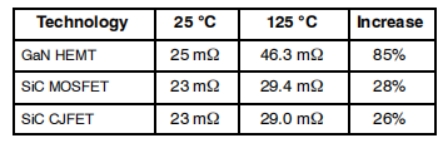

表1. 不同結溫下的Rds,on值

在為特定應用確定正確的Rds,on值時，必須考慮這種增加。

開關特性

在“轉換器拓?fù)洹币还?jié)中探討的所有拓?fù)浣Y(jié)構均受益于軟開關特性，其固定電流可在轉換器設計階段進行優化。在開關轉換瞬間，諧振電流為零，僅勵磁電流流通，而該電流可通過調整變壓器勵磁電感(例如改變氣隙)等參數靈活控制。因此，三種半導體技術在開關過程中產生的損耗可忽略不計。然而，其寄生電容仍顯著影響開關軌跡。

影響開關特性的主要差異源于器件的輸出電容(COSS)。通常，SiC MOSFET具有較大的COSS，這是由于其需要更大的裸芯尺寸才能實現與GaN HEMT或SiC CJFET相當?shù)膶?dǎo)通電阻(Rds,on)，如表2所示。該電容與勵磁電流共同決定了半導體器件的開關轉換速度。

 (方程2)

在此過渡階段，轉換器不傳輸任何功率。因此，將其保持在整個開關周期的較小比例更為有利。對方程(2)進行時間變量積分并求解勵磁電流，可得到方程(3)。

 (方程 3)

該方程可用于計算在給定時間內，根據半導體器件的電容(COSS)完成電壓轉換所需的勵磁電流(Im)。表2列出了各半導體技術對應的結果。

達到該勵磁電流所需的勵磁電感，可通過以下方式推導：對施加在變壓器原邊的電壓(該電壓由副邊反射而來)進行積分，再除以所需的勵磁電流，如方程(4)所示。

 (方程 4)

其中Vout為輸出電壓，n為變壓器變比，?r為開關(諧振)頻率。表2列出了三種半導體技術對應的勵磁電感值。

其次，在計算損耗時，還需考慮驅動半導體器件導通所需的柵極電荷所引起的輔助損耗。該電荷值通常在器件數據手冊中給出，將所需柵極電荷乘以柵源電壓VGS，即可得到存儲在柵極上的能量。該能量在器件每個開關周期關斷時耗散一次。存儲能量乘以開關頻率即為因放電導致的功率損耗(PG)。此外，柵極電容充電過程中還存在柵極驅動器和電阻產生的額外損耗，本文暫不討論。表2給出了三種半導體配置對應的上述損耗值：SiC MOSFET因柵極導通電壓高、柵極電荷大，其柵極損耗顯著;相比之下，CJFET的柵極損耗約為SiC MOSFET的一半，這得益于其較低的柵極驅動電壓以及由低壓MOSFET(由驅動器直接驅動)所帶來的較小柵極電荷;而GaN器件表現最優，其柵極電荷損耗比前兩者小10~20倍。

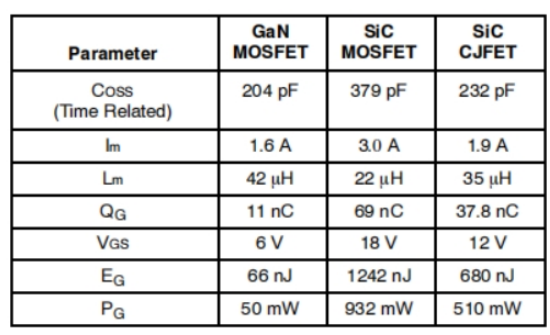

表2. 一個25mΩ器件，在以下條件下運行的參數對比：?r=750?kHz，Vout=12.5?V，n=16，Vdc=400?V，td=100?ns)

緩沖電路(Snubber)

在快速開關過程中，CJFET可能因寄生電感、電容與快速電壓變化的相互作用而產生振鈴現象。盡管該拓?fù)溆兄谝种泼桌招?yīng)并提升帶寬，但同時會引入易引發諧振的高阻抗節點。因此，精心優化的PCB布局與有效的抑制措施對于控制此類振鈴尤為關鍵，常見方法是在晶體管兩端并聯緩沖電路。

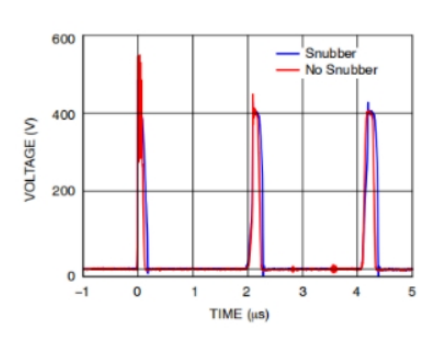

然而，此類振鈴現象主要源于CJFET在硬開關過程中半導體器件間的快速切換。當CJFET用于軟開關應用時，該問題可得到顯著緩解。圖1展示了CJFET在500kHz LLC諧振轉換器中運行時的實測結果。

圖1. CJFET在LLC諧振轉換器中工作時的漏源電壓實測波形

測量在LLC運行開始時進行。由于運行初始階段勵磁電感未充電，首次換流是硬開關方式。因此，在未并聯緩沖電路的情況下，CJFET的漏源極電壓會產生振鈴現象。然而，僅經過兩個開關周期后，勵磁電流便已足夠大，能夠?qū)崿F(xiàn)開關的換流。此后，無論是否使用緩沖電路，實測波形幾乎無明顯差異。

對于CJFET而言，無需額外配置緩沖電路具有顯著優勢：不僅節省了PCB面積和物料成本，又能消除轉換器設計中的一個損耗來源。

損耗

為基于損耗對比三種半導體器件的性能，需進行系統級仿真。例如，更大的輸出電容(COSS)需更大的勵磁電流，從而增加變壓器銅損。圖2展示了堆疊式LLC轉換器的總損耗，包括磁芯損耗、銅損、柵極驅動損耗以及開關與導通損耗，其中所仿真的轉換器與“轉換器拓?fù)洹币还?jié)中所述的規格和設計相匹配。

三種器件的總損耗對比結果顯示其性能幾乎相同。為深入分析，圖3進一步給出了按損耗來源分解的結果。該分解表明，在此轉換器中，半導體技術的選擇對整體損耗影響甚微：GaN HEMT雖柵極驅動損耗較低，但其較高的導通電阻導致導通損耗增加，最終使各類器件的整體表現趨于一致。

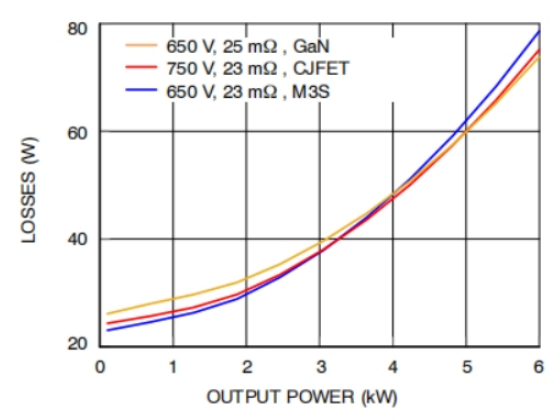

圖2. 采用不同原邊開關器件的堆疊式LLC轉換器系統損耗

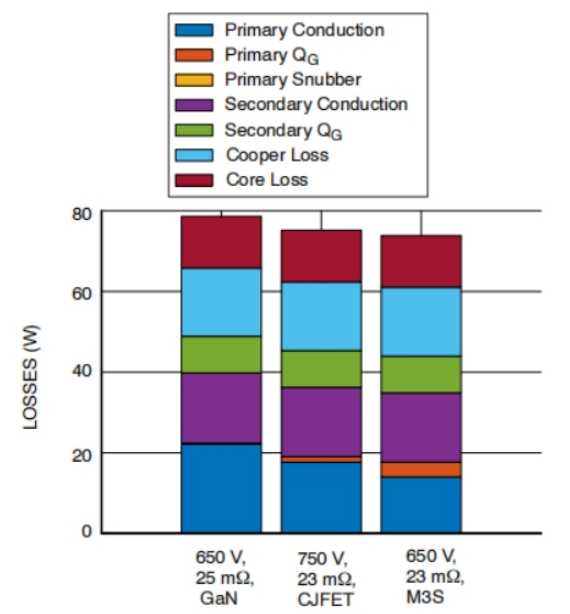

圖3. 采用不同原邊開關器件的堆疊式LLC轉換器在標稱功率下的系統損耗來源分解

各損耗來源顏色標識如下：磁芯損耗：暗紅色;PCB繞組銅損：淺藍色;副邊柵極電荷損耗：綠色;副邊導通損耗：紫色;原邊柵極電荷損耗：橙色;原邊導通損耗：深藍色

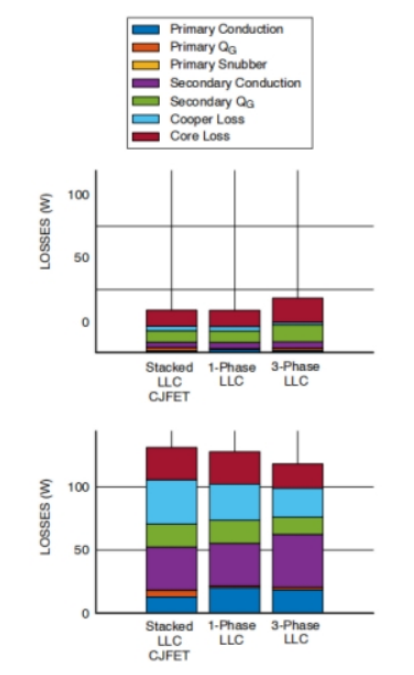

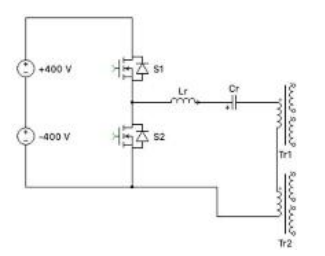

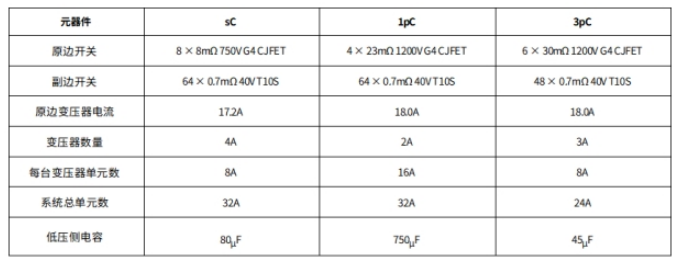

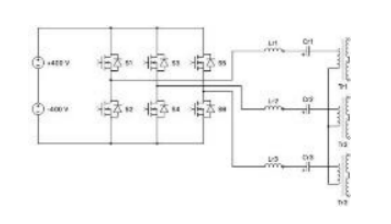

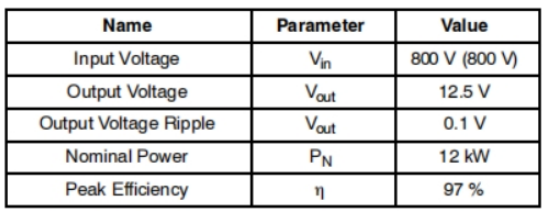

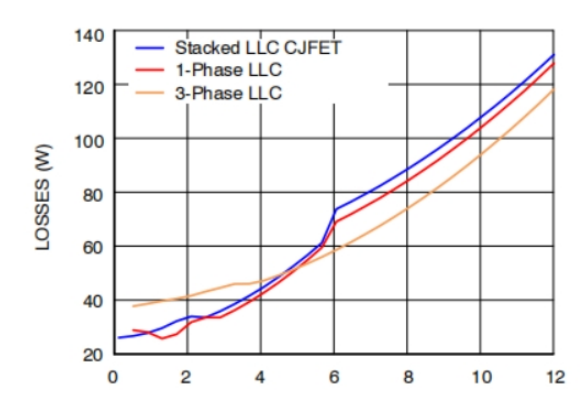

轉換器拓?fù)?/strong>
