在專業燈光控制領域,DMX512協議憑借其穩定性和通用性成為行業標準。然而,傳統的有線級聯部署方式在面對復雜環境、舊建筑改造及大規模場景時,其固有的布線復雜性、信號衰減和維護成本高等問題日益凸顯。本文將深入探討一種基于工業級無線透傳技術的DMX512無線化改造方案,分析其如何通過替換物理線纜,在完整保留DMX512協議特性的前提下,在很大程度上改善傳統方案中的部署限制,并為現代舞臺燈光、景觀照明及商業顯示等應用提供一個更靈活、可靠且經濟高效的系統架構。

DMX512有線控制系統的現實挑戰

DMX512控制器通過標準的RS-485物理層,以“手拉手”的級聯方式將控制信號分發至各個子控制器或燈具終端。盡管該協議在理論上支持長達300米的傳輸距離,但在實際工程項目中,以下幾個關鍵制約因素嚴重影響了系統的部署效率與長期穩定性。

DMX512信號基于RS-485物理層,在標準布線條件下理論傳輸距離可達約300米。但在實際工程環境中,由于線路質量、接頭數量、電磁干擾以及接地條件等因素影響,當傳輸距離較長或節點數量較多時,仍可能出現信號衰減或通信不穩定的問題,可能導致燈具閃爍、通道數據異?；蚩刂剖У葐栴}。

• 布線復雜性與高昂成本:在任何建筑結構內,尤其是已完成裝修或結構復雜的歷史建筑中,敷設專用的DMX512屏蔽雙絞線工程量較大。它不僅涉及線槽鋪設、穿管打洞等大量體力勞動,還可能破壞現有裝飾。這直接導致了項目周期的延長和人工、材料成本明顯增加。

• 信號完整性難以保障:長距離傳輸是DMX512有線方案的另一大軟肋。當信號鏈路超過100米后,信號衰減現象變得顯著。更嚴重的是,在充斥著強電設備的舞臺或工業環境中,電磁干擾(EMI)極易耦合到DMX信號線中,引發數據錯誤,導致燈具出現不可預見的閃爍、跳變或地址錯亂,嚴重影響演出或展示效果。

• 系統脆弱性與維護難題:“手拉手”的拓撲結構意味著整條鏈路是一個串聯系統。鏈路中任何一個節點的子控制器故障,或是任意一個接頭出現氧化、松動,都會導致其后所有設備失去控制。故障排查實現了系統部署方式的顯著優化, 往往需要對整條鏈路進行逐點檢查,如果涉及高空作業,其難度、風險和時間成本將呈指數級增長。



無線化DMX512方案:系統架構與核心原理

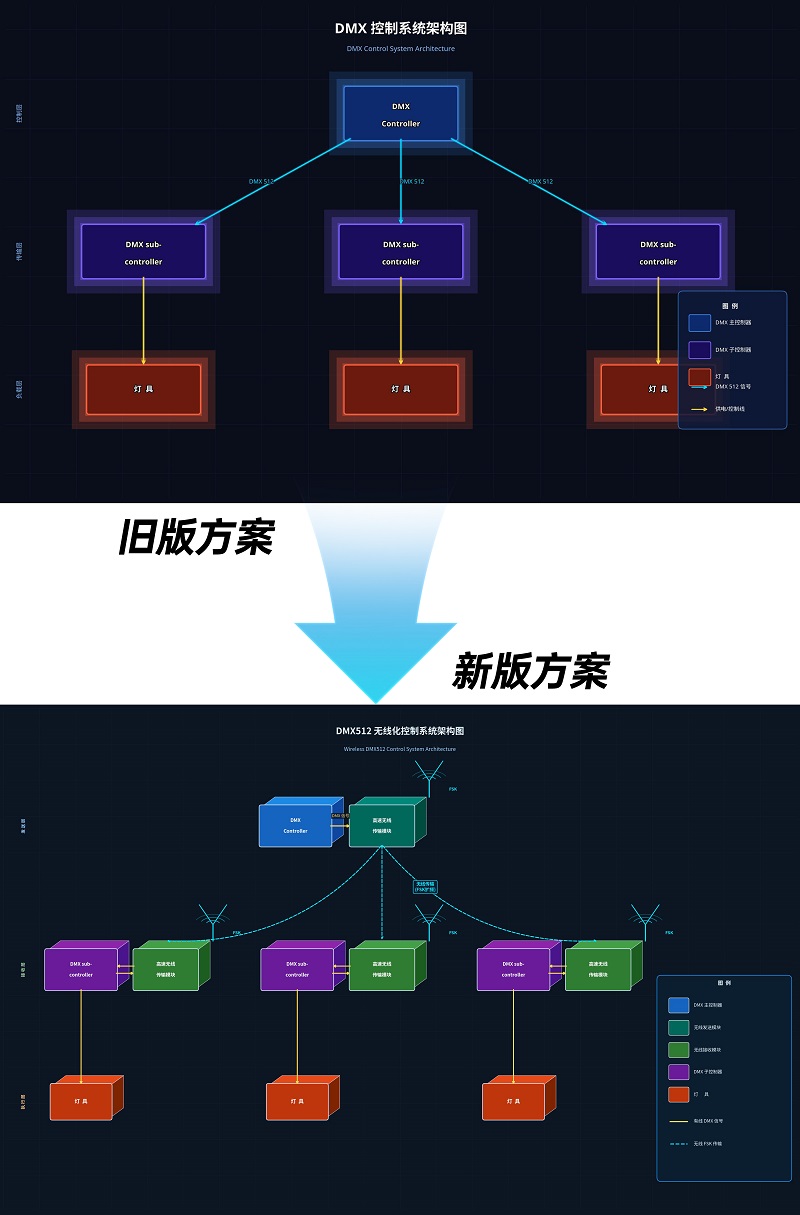

為應對上述挑戰,基于工業級無線通信模塊的DMX512無線化改造方案應運而生。其核心思想是利用穩定可靠的無線信道替代物理電纜,實現控制信號的“透明傳輸”。

系統架構非常簡潔:

• 無線發送端:一個無線發送模塊通過DMX接口直接與主DMX512控制器相連。它唯一的任務就是捕獲控制器輸出的DMX512數據幀,并將其實時、無修改地廣播到無線網絡中。

• 無線接收端:在每一個DMX子控制器或燈具集中的區域,部署一個無線接收模塊。該模塊負責監聽指定的無線信道,一旦接收到有效數據,便立即將其精確還原為標準的DMX512電信號,并輸出給子控制器。



此架構的精妙之處在于,它在邏輯控制層面上完全保持了原有DMX512系統的完整性。對于主控制器而言,它感覺不到任何變化;對于子控制器而言,它所接收到的信號與來自有線連接的信號毫無二致。這種“即插即用”的替換,實現了系統部署方式的革命性升級。



無線方案的技術優勢深度解析

將有線連接替換為無線,帶來的不僅僅是部署上的便利,更是在可靠性、擴展性和成本效益上的全面提升。下表對兩種方案進行了系統性比較:





高可靠性與抗干擾能力是工業級無線方案的基石。通過采用如LoRa(遠距離無線電)等先進的擴頻調制技術,無線鏈路能夠在復雜的工業電磁環境中保持極高的通信穩定性。這種技術不僅有效規避了來自電機、變壓器等設備的噪聲干擾,其傳輸距離也在部分應用場景下可實現更遠的通信距離,確保了在廣闊或復雜的空間內信號的穩定覆蓋。



關鍵技術難點與解決思路

在將傳統有線 DMX512 控制系統升級為無線架構時,需要解決多個工程層面的關鍵問題。由于 DMX512 協議對通信時序和數據連續性要求較高,無線鏈路必須在保證數據完整性的同時維持協議兼容性。實際工程實現中通常需要關注以下幾個技術難點。

• DMX512 時序保持DMX512 協議采用固定幀結構進行周期性廣播,包括 Break、Mark After Break(MAB)以及最多 512 個通道數據。無線傳輸過程中若延遲或緩存處理不當,可能導致幀間隔異?；驍?shù)據丟失。因此無線模塊需要支持穩定的數據透傳機制,并在接收端保持 DMX512 的原始幀結構。



通信延遲與實時性控制
燈光控制系統對實時性要求較高,尤其在舞臺或動態燈光場景中。無線鏈路可能產生一定延遲或抖動,因此需要通過合理的數據緩存和調度機制,使 DMX 數據幀能夠以穩定周期進行更新。

• 多節點同步問題在大型燈光系統中,一個主控制器通常需要同時控制多個子節點。無線通信環境下,各接收節點之間可能存在微小時間差,因此需要通過穩定的數據廣播機制,使多個接收端能夠在接近的時間窗口內獲得同一幀控制數據。

• 復雜電磁環境下的通信穩定性舞臺設備、工業設備及開關電源等都會產生電磁噪聲,對無線通信造成干擾。因此無線系統通常需要采用擴頻調制或跳頻通信等技術,以提升在復雜電磁環境中的通信可靠性。

• 系統擴展能力隨著燈光系統規模擴大,控制節點數量可能增加。無線系統需要具備合理的網絡管理能力,使新增節點能夠快速接入系統,而不會影響已有節點的穩定運行。

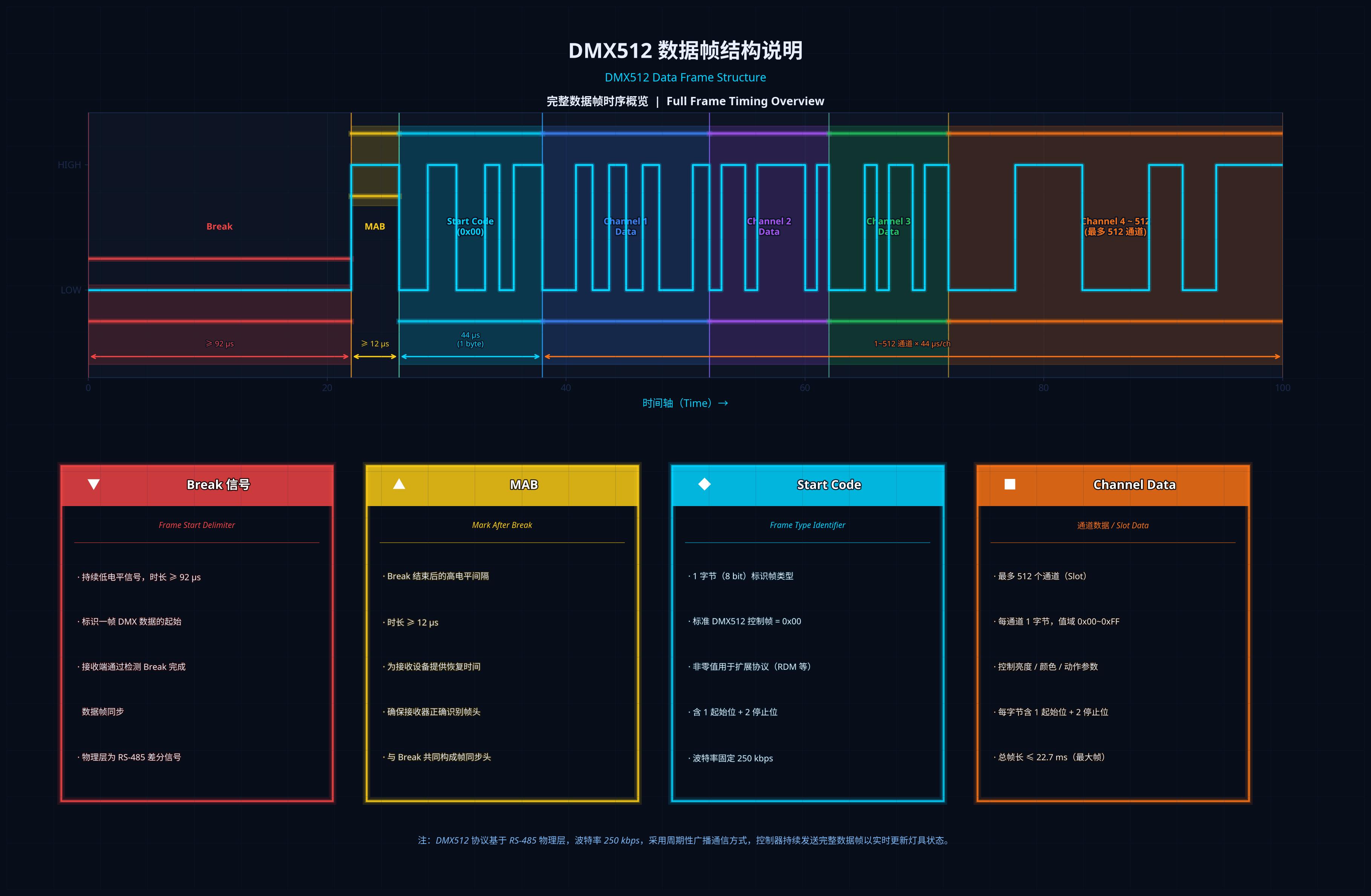

 DMX512 數據幀結構說明

DMX512 協議基于 RS-485 物理層,采用周期性廣播的通信方式。控制器會持續發送完整的數據幀,以實時更新燈具的控制狀態。一個標準 DMX512 數據幀主要由以下幾個部分組成:





• Break 信號
  Break 是一段持續時間較長的低電平信號,用于標識一幀 DMX 數據的開始。接收設備通過檢測 Break 信號來同步數據幀。

• Mark After Break(MAB)MAB 是 Break 結束后的短暫高電平間隔,用于給接收設備提供恢復時間。

• Start CodeStart Code 用于標識當前數據幀的類型。對于標準 DMX512 控制幀,其值通常為 0x00。

• Channel Data(通道數據)隨后是最多 512 個通道的數據,每個通道占用 1 字節,用于表示燈具的亮度、顏色或動作參數。

整個數據幀通常以約 44Hz 的刷新率持續發送。
在無線化方案中,需要確保無線鏈路能夠穩定傳輸完整的數據幀,并保持原有時序結構,以保證燈具能夠正確解析控制信息。



面向未來的智能燈光控制基礎架構

總而言之,DMX512無線化改造方案并非簡單地“剪斷線纜”,而是對傳統燈光控制系統的一次深度技術升級。它通過引入成熟的工業無線通信技術,精準地解決了有線部署中固有的靈活性差、可靠性低和成本高昂的三大核心痛點。對于追求高效部署、穩定運行和便捷維護的現代燈光系統集成商與工程師而言,思為無線打造的無線DMX512方案無疑提供了一個更具前瞻性、擴展性和經濟性的選擇,為舞臺藝術、城市景觀和商業空間的創意照明設計提供了堅實而靈活的技術基礎。



深圳市思為無線科技有限公司是一家從事物聯網產業的國家高新科技企業和專精特新企業。我們集研發、生產和銷售于一體,致力于為行業客戶提供性能優良的無線模塊和定制產品設計。

FAQ:

Q1: 傳統有線DMX512系統的主要痛點是什么?

Answer:根據一線工程師的經驗 ,傳統有線DMX512系統的主要痛點包括:

1. 布線復雜:尤其在舊建筑改造或結構復雜的場地,敷設專用電纜工程量巨大且成本高昂。

2. 信號衰減與干擾:長距離傳輸(通常超過100米)會導致信號質量下降,且易受現場電磁環境干擾,造成燈光控制不穩定。

3. 系統脆弱性:采用“手拉手”級聯拓撲,任何一個節點或接頭故障都可能導致整條鏈路癱瘓,故障排查極為困難和耗時。



Q2: DMX512無線方案如何保證與現有設備的兼容性?

Answer:DMX512無線方案的核心是采用‘透明傳輸’模式。這意味著無線模塊在發送和接收數據時,不會對DMX512協議的數據幀結構、通道數據(全部512個通道)以及時序進行任何修改。對于主控制器和子控制器來說,無線鏈路就像一根看不見的電纜,它們收發的數據格式與有線連接時完全一致,從而確保了即插即用兼容性。



Q3: 無線DMX512方案的可靠性主要依賴什么技術?

Answer:工業級無線DMX512方案的可靠性主要基于先進的無線通信技術,特別是擴頻調制技術(Spread Spectrum Modulation),例如LoRa(遠距離無線電)。這類技術具備極強的抗干擾能力,能有效抵御工業現場常見的電磁噪聲。同時,它們提供遠超傳統RS-485的傳輸距離,并支持點對多點的網絡拓撲,單個節點的故障不會影響系統中其他設備的正常運行,從而大大提升了整個燈光控制系統的穩定性和魯棒性。
