引 言

在嵌入式系統設計中存在著大量的 IC 間通信，目前使用較多的為 I2C 通信。當前大部分單片機均可采用硬件方式的 I2C 模式進行通信，但也有少部分單片機為降低成本，并未設計硬件方式的 I2C 通信，因此只能采用軟件方式來實現芯片間通信。目前已有大量文獻討論了 I2C 通信時主控方的軟件編寫，但作為通信的另一方，從控方的程序編寫很少有相關資料涉及，特別是從控方的程序相較于主控方的程序更為復雜。因此從主機通信要求出發，總結了一套從機的通信軟件編寫流程[1-3]。

通過主機發出的信號請求，要求從控機采取相應應答信號。為了實現從機的實時性，要求從機的 SCL 線輸入采用外部中斷方式進行，可將中斷方式設置為上升沿觸發方式。

1 起始信號

圖 1 所示為主控機發送I2C 起始信號的波形圖。I2C 總線通過上拉電阻連接電源的正極，當總線空閑時，兩根線均為高電平。連到總線上的任一器件輸出的低電平都將使總線的信號變低，即各器件的 SDA及 SCL均為線“與”關系。進行 I2C通信時，首先要確認總線是否空閑。圖 1中，主機先將數據線拉高，再將時鐘線拉高，但需注意在拉高時鐘線時從機的響應，其中時間 t1為從機響應時間。從機應立即釋放時鐘線，轉為輸入狀態。主機只有檢測到從機釋放時鐘線控制權時才能進行下一步操作。主機在拉高時鐘線后，檢測時鐘線的狀態，只有從機為輸入，時鐘線變高后，主機才可以發出起始命令 [4]。

圖 1 主機發送起始信號波形

時鐘信號線為高電平時，主機將數據線拉低以發送起始命令，此時從機檢測到數據信號線產生由高到低的信號變化后，從機立即檢測時鐘信號線是否產生由高到低的變化， 如若產生，則說明通信起始信號已發出，主機準備與從機通信 [5]。從機控制流程如圖 2 所示。

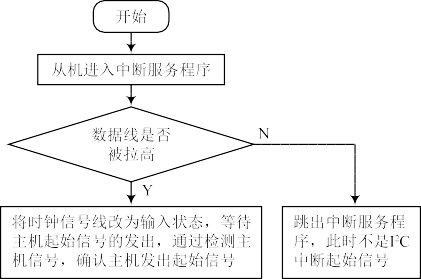

圖 2 從機接收起始信號時的程序流程

2 停止信號

停止信號的產生比起始信號簡單，從機對停止信號的要求也比起始信號簡單。

圖 3所示為主機停止信號波形圖，對應從機在主機時鐘信號進入中斷服務程序后，通過檢測主機在數據線上發出的由低到高的電平變化來確認通信結束。

圖 3 停止信號波形

3 應答信號

主機發送 1 B 數據后，在第九個時鐘（CLOCK）脈沖時必須釋放數據線，由從機產生一個應答信號。從機回復低電平為有效應答（ACK），表示從機已成功接收到該字節 ；從機回復高電平為非應答信號（NACK），表示從機未成功接收該字節。如果是有效的應答信號位，要求從機在第九個時鐘脈沖之前的低電平時間將數據線拉低，并確保在第九個時鐘的高電平期間為穩定的低電平。如果主機從從機讀取信息， 則在讀完 1 B 數據后，主機向從機發送一個應答信號 ACK， 讀完最后一個數據后，主機向從機發送一個 NACK 信號，通知從機結束數據發送，并在最后發送一個停止信號給從機。應答信號波形如圖 4 所示。在每 8 位數據傳送完成后，第九個時鐘脈沖傳送一個應答信號。向從機中寫信息即由從機發出應答信號 ；從從機中讀信息，即由主機發出應答信號。應答信號為低即為成功，為高則為失敗。

圖 4 應答信號波形

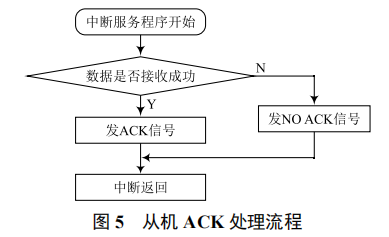

從機必須配合主機工作，從機在第九個時鐘脈沖上升沿產生中斷時，將根據自己的接收情況產生應答信號。從機工作程序流程如圖 5 所示。

4 數據傳送

4.1 字節傳送與應答格式

數據傳送時先高位后低位，9 位為一幀。如果從機未應答主機信號，如從機正在進行其他工作而無法接收總線上的數據，則此時從機在應答時必須將數據線置于高電平，產生一個非應答信號，主機產生一個終止信號以結束總線的數據傳送。每傳送完一個 8 位數據，主機都要與從機通過應答與非應答信號進行溝通以確定是否繼續進行數據傳送。在主機從從機中讀取數據時，主機收到最后一個數據字節后，必須向從機發出一個非應答信號（此時的應答信號由主機發出）作為線束標志。從機釋放 SDA 線，允許主機產生終止信號。

4.2 數據幀格式

從機地址為 7 位，分別占據一個字節的 D7 ～ D1 位。D0 位為讀寫標志位，D0=0 為寫入從機操作 ；D0=1，為從從機讀取數據操作。從機地址格式與讀寫格式如圖 6 所示。

（1）主機向從機寫數據，以 8 位數據加一位應答為一幀， 從機負責應答。主機先寫入從機地址，再寫入從機存儲器地址，后面為要寫入的數據，以一個字節加一個應答位（非應答位）為一幀寫入。如果只寫一個字節，寫完后主機可發停止信號，如果繼續寫入數據，則主機繼續寫入數據即可，不必再次輸入存儲器地址，從機會在上一地址上自動加 1 進行數據存儲。此時要特別注意的是 ：從機一定要有應答信號（ACK），否則主機將終止數據的繼續傳送。從機無論是產生非應答信號還是在規定時間內未產生應答信號，主機都視為無應答，將終止數據傳送。寫數據格式如圖 7 所示。

從機接收數據時程序較簡單，只要在 CLOCK 時鐘線上升沿產生的中斷中依次接收數據，并在接收完 8 位數據后產生應答信號即可。然后對數據進行判斷，如果為從機地址數據，則判斷此數據是否與己方地址相同，相同則繼續接收，不同則放棄接收。然后接收存儲器地址，并接收數據，在接收數據時將所接收的數據依次存儲。從機程序流程如圖8所示。

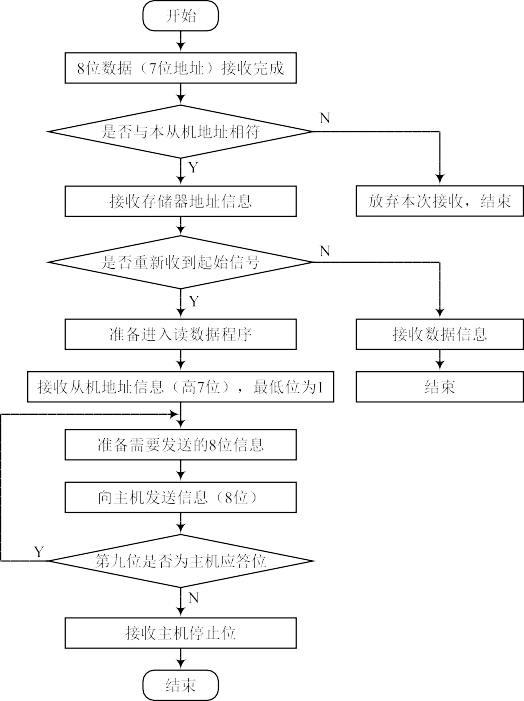

圖 8 從機讀寫數據程序流程

（2）主機從從機讀數據

讀取數據與寫入數據時的格式存在一定區別，從機地址信息需寫 2 次，且需發 2 次起始信息。數據框圖如圖 9所示。

由于接收數據時從機程序比較簡單，在此不再討論。

5 結 語

I2C 通信是單片機與單片機之間，或單片機與存儲器之間的通信，對于經濟型單片機而言，能有效節省單片機的I/O 口，因此 I2C 通信也在通信領域得到廣泛應用。本文是長期編程過程中的經驗總結，希望能給讀者提供一定參考。
