[導讀]更先進的制造工藝可以使CPU與GPU內部集成更多的晶體管,使處理器具有更多的功能以及更高的性能;更先進的制造工藝會減少處理器的散熱設計功耗(TDP)。

制造工藝指制造CPUGPU的制程,或指晶體管門電路的尺寸,單位為納米。主流的CPU制程已經達到了7-14納米(AMD三代銳龍已全面采用7nm工藝,intel第9代全面采用14nm),更高的在研發制程甚至已經達到了4nm或更高,已經正式商用的高通855已采用7nm制程。

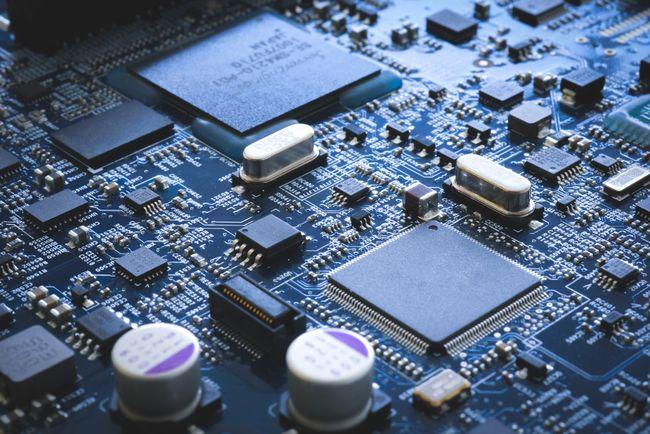

CPU與GPU制造工藝

更先進的制造工藝可以使CPU與GPU內部集成更多的晶體管,使處理器具有更多的功能以及更高的性能;更先進的制造工藝會減少處理器的散熱設計功耗(TDP),從而解決處理器頻率提升的障礙;更先進的制造工藝還可以使處理器的核心面積進一步減小,也就是說在相同面積的晶圓上可以制造出更多的CPU與GPU產品,直接降低了CPU與GPU的產品成本,從而最終會降低CPU與GPU的銷售價格使廣大消費者得利.....處理器自身的發展歷史也充分的說明了這一點,先進的制造工藝不僅讓CPU的性能和功能逐步提升,也使成本得到了有效的控制。

CPU制作工藝指的是在生產CPU過程中,要加工各種電路和電子元件,制造導線連接各個元器件等?,F(xiàn)在其生產的精度以納米(以前用微米)來表示,精度越高,生產工藝越先進。在同樣的材料中可以容納更多的電子元件,連接線也越細,有利于提高CPU的集成度。制造工藝的納米數是指IC內電路與電路之間的距離。制造工藝的趨勢是向密集度愈高的方向發展,密度愈高的IC電路設計,意味著在同樣大小面積的IC中,可以擁有密度更高、功能更復雜的電路設計。微電子技術的發展與進步,主要是靠工藝技術的不斷改進。芯片制造工藝從1971年開始,經歷了10微米、6微米、3微米、1.5微米、1微米、800納米、600納米、350納米、250納米、180納米、130納米、90納米、65納米、45納米、32納米、22納米、14納米、10納米,一直發展到(2019年)最新的7納米,而5納米將是下一代CPU的發展目標。

顯卡的制造工藝實際上就是指顯示核心的制程,它指的是晶體管門電路的尺寸,現階段主要以納米為單位。顯示芯片的制造工藝與CPU一樣,也是用微米來衡量其加工精度的。制造工藝的提高,意味著顯示芯片的體積將更小、集成度更高,可以容納更多的晶體管。和中央處理器一樣,顯示卡的核心芯片,也是在硅晶片上制成的。微電子技術的發展與進步,主要是靠工藝技術的不斷改進,顯示芯片制造工藝在1995年以后,從0.5微米、0.35微米、0.25微米、0.18微米、0.15微米、0.13微米、0.11微米、90納米、80納米、65納米、55納米、40納米、28納米、16納米、12納米一直發展到現在的7納米制程。顯卡廠商AMD(超威半導體)已經有三款7nnm工藝顯卡在售。

生產CPU與GPU等芯片的材料是半導體,現階段主要的材料是硅Si,這是一種非金屬元素,從化學的角度來看,由于它處于元素周期表中金屬元素區與非金屬元素區的交界處,所以具有半導體的性質,適合于制造各種微小的晶體管,是最適宜于制造現代大規模集成電路的材料之一。在硅提純的過程中,原材料硅將被熔化,并放進一個巨大的石英熔爐。這時向熔爐里放入一顆晶種,以便硅晶體圍著這顆晶種生長,直到形成一個幾近完美的單晶硅。以往的硅錠的直徑大都是200毫米,而CPU或GPU廠商正在增加300毫米晶圓的生產。

硅錠造出來了,并被整型成一個完美的圓柱體,接下來將被切割成片狀,稱為晶圓。晶圓才被真正用于CPUGPU的制造。所謂的“切割晶圓”也就是用機器從單晶硅棒上切割下一片事先確定規格的硅晶片,并將其劃分成多個細小的區域,每個區域都將成為一個處理器的內核(Die)。一般來說,晶圓切得越薄,相同量的硅材料能夠制造的處理器成品就越多。

在經過熱處理得到的硅氧化物層上面涂敷一種光阻(Photoresist)物質,紫外線通過印制著處理器復雜電路結構圖樣的模板照射硅基片,被紫外線照射的地方光阻物質溶解。而為了避免讓不需要被曝光的區域不受到光的干擾,必須制作遮罩來遮蔽這些區域。這是個相當復雜的過程,每一個遮罩的復雜程度得用10GB數據來描述。
