隨著雙碳計劃的推進，在光伏、風力發電、新能源汽車、儲能等行業蓬勃發展，而這些行業的發展都離不開大功率電源方案。在這種大功率隔離電源方案中，隔離電源器件起到了至關重要的作用。隔離器件分為哪幾種？哪一類隔離技術會有更好的應用表現？隔離這一器件應用的市場趨勢如何？針對一系列的問題，MPS專門召開了MPS隔離電源產品發布會，MPS DCDC產品線業務拓展經理殷亮進行了精彩的分享。

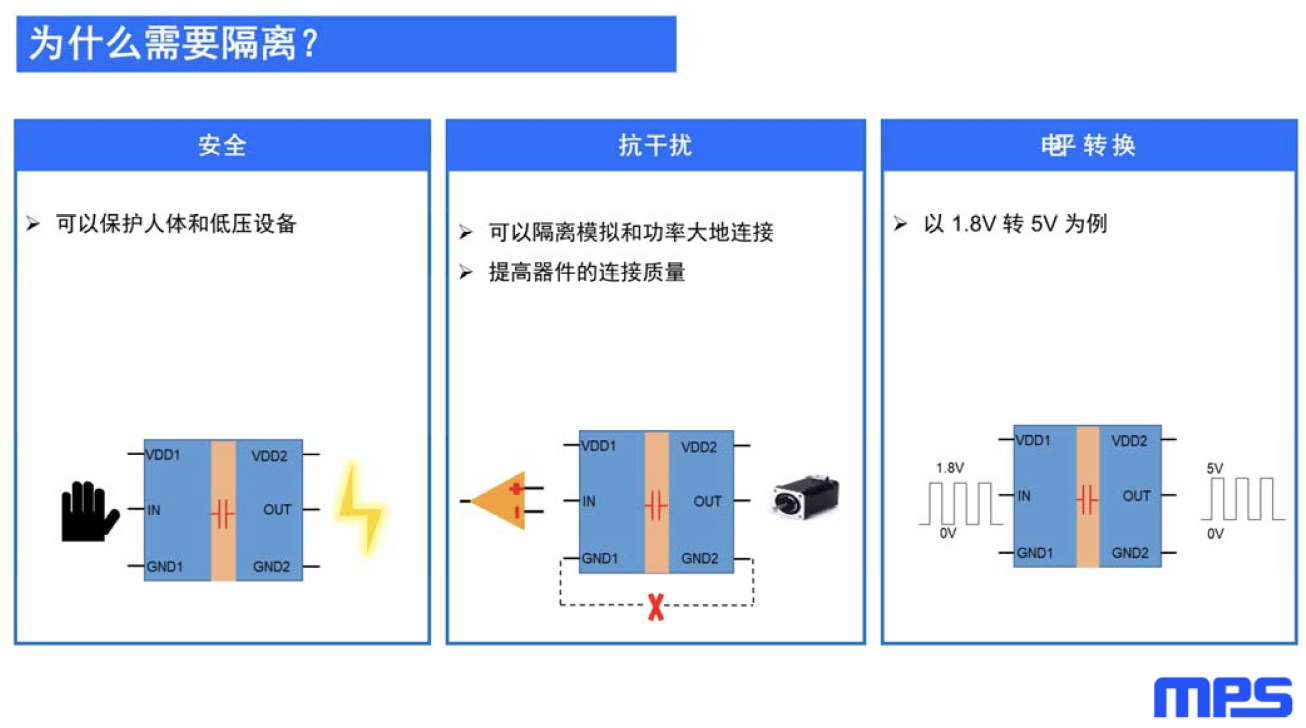

在很多高壓的應用中，采用隔離技術是十分必要的。第一是可以起到保護人體和低壓設備的作用；第二是可以實現模擬信號地和功率地連接隔離，提高器件的連接質量，起到降低噪聲抗干擾的作用；第三是起到電平轉換的作用，一次性完成隔離和電平轉換的雙重作用。

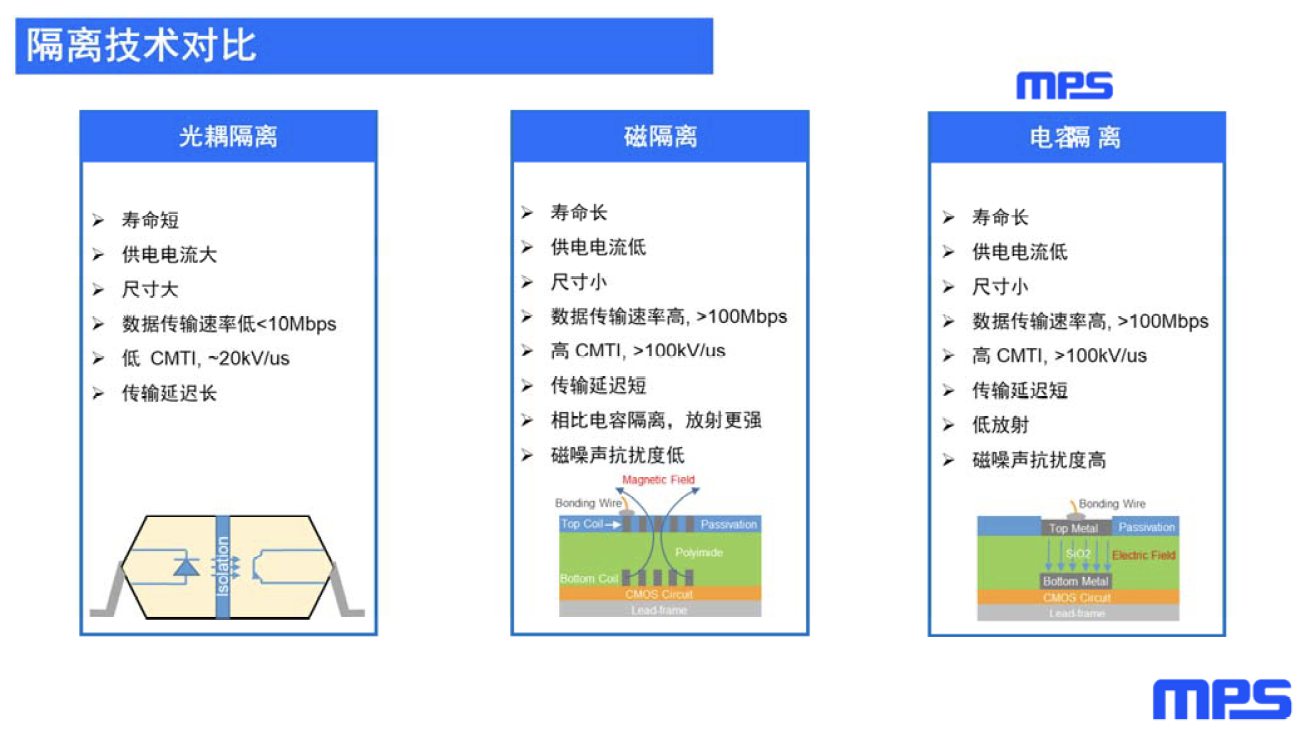

針對隔離技術，業內也有不同的技術分類。其中主要包括光耦隔離、磁隔離和電容隔離三大類。其中光耦隔離技術是通過發光二級光和光敏晶體管來實現電-光-電的轉換，從而達到隔離的效果。這種技術的缺點在于器件壽命較短，隨著光敏器件工作時間增加，LED發光亮度會逐漸降低，最終無法穿透隔離介質，也就無法進行所謂的信號或者驅動能力的傳輸。另外光耦隔離所需的供電電流也是相對偏大（mA級）的。第三是受到光電器件的體積影響，所以整體隔離器件的封裝體積也較大。第四點事因為電-光-電屬于雙重轉換，所以數據傳輸速率通常為10Mbps，傳輸延遲也較高達到了百納秒級。另外光電隔離器件對外部的共模干擾非常敏感，通常是低于20kV/us。
因為光電隔離器件有著諸多的不足之處，所以后來行業內出現了兩種基于硅的隔離技術：分別是磁隔離和電容隔離。因為是基于硅的技術，所以本身也可以跟進硅晶圓開發的路線，減少了上述光電隔離器件的功耗、傳輸速率和延遲的缺點。據殷亮介紹，傳輸速率兩者都能夠達到100Mbps以上。對外部的共?？垢蓴_也是極好的，會有大于100kV/us 的共?？垢蓴_能力，傳輸延遲也是只有光耦隔離器件的10分之一左右，通常是在50ns左右。
這兩種隔離技術雖然都是基于硅的，但本身的原理上并不相同。據殷亮介紹，磁隔離是基于微型變壓器，對外部會有比較強的放射，就像我們通常的變壓器一樣，對外部有EMI的干擾。因為它本身是磁場的傳輸，所以對磁抗擾度也比較低。相對來說，因為高壓電容隔離是基于高頻信號耦合到載波信號然后傳遞過結緣介質的傳輸機制。所以它的EMI的特性會比較好，另外它是不通過磁場的這種傳輸方式，所以它的噪聲干擾度會比較好一些?；卺槍@三種技術的考量，MPS選擇了電容隔離技術這一路線來進行自己的隔離產品的布局。
針對具體的行業應用，隔離器件可以分為幾個不同的類型。按照MPS的隔離產品布局，其中包括隔離柵極驅動器、變壓器驅動器、隔離電源模塊、數字隔離器和隔離放大器這幾類。接下來我們逐一進行介紹。
隔離柵極驅動器：MP(Q)18831/51/71

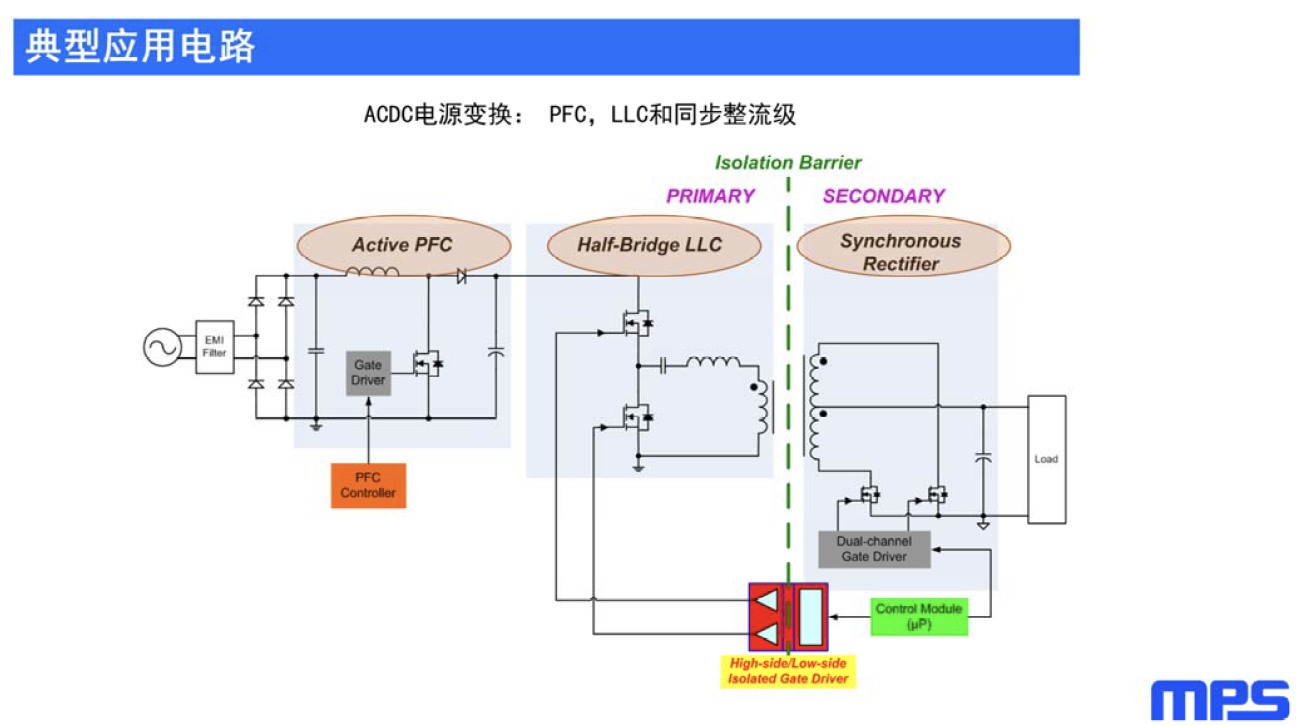

隔離柵極驅動器通常是作為普通硅MOS、IGBT或碳化硅的外部驅動。如下圖所示是一個比較常見的AC/DC變換拓?fù)?，通常分為PLC、LLC和同步整流三級。副邊側的數字控制器需要跨隔離和變壓器去對原邊一側的MOSFET、SiC或GaN等開關管。這時候需要在隔離信號上加一個驅動信號，傳統的方法是先對信號做隔離，然后再做驅動級，最后做一個電平轉換?，F(xiàn)在這三個功能全部都集成到了隔離柵極驅動器上，一步就可以實現信號隔離、驅動和電平轉換的功能。

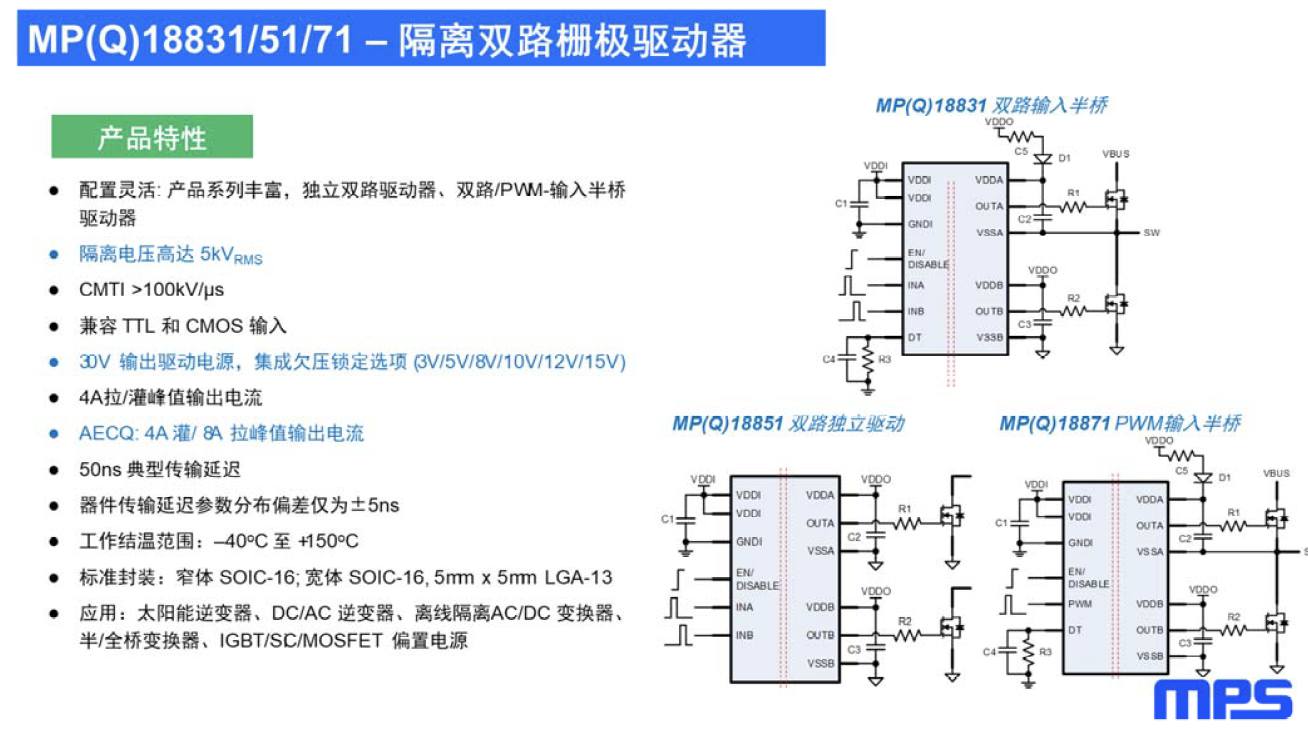

因為驅動的管子不同，所以具體的控制要求也不相同，包括開關頻率、軌電壓、功率范圍，驅動電壓、欠壓鎖定的要求都是不一樣的。針對這些需求，MPS開發的型號是MP(Q)18831/51/71。31是雙輸入半橋型拓?fù)洌?1是一個獨立的雙通路拓?fù)浣Y(jié)構，71是針對半橋應用。這三種不同型號的產品用來覆蓋客戶所需的不同拓?fù)浣Y(jié)構。據殷亮介紹，該系列器件原副邊的耐壓等級達到了業內領先的5kV以上水平，能夠極大地增加系統安全性；CMTI、共模抗干擾能力是100kV/μs以上；針對不同類型的管子，會有不同的欠壓鎖定的選型，方便客戶使用同一類的產品來適配不同的半導體器件。另外該產品副邊側的供電電壓能夠達到30V，比市面上主流的產品24V-25V高出約5V，這個裕量能夠極大地減小副邊側因為開關中點被拉負而導致?lián)舸┑娘L(fēng)險。
數字隔離器和模塊：MP(Q)276xx、MIDxxW0505、MP(Q)278xx

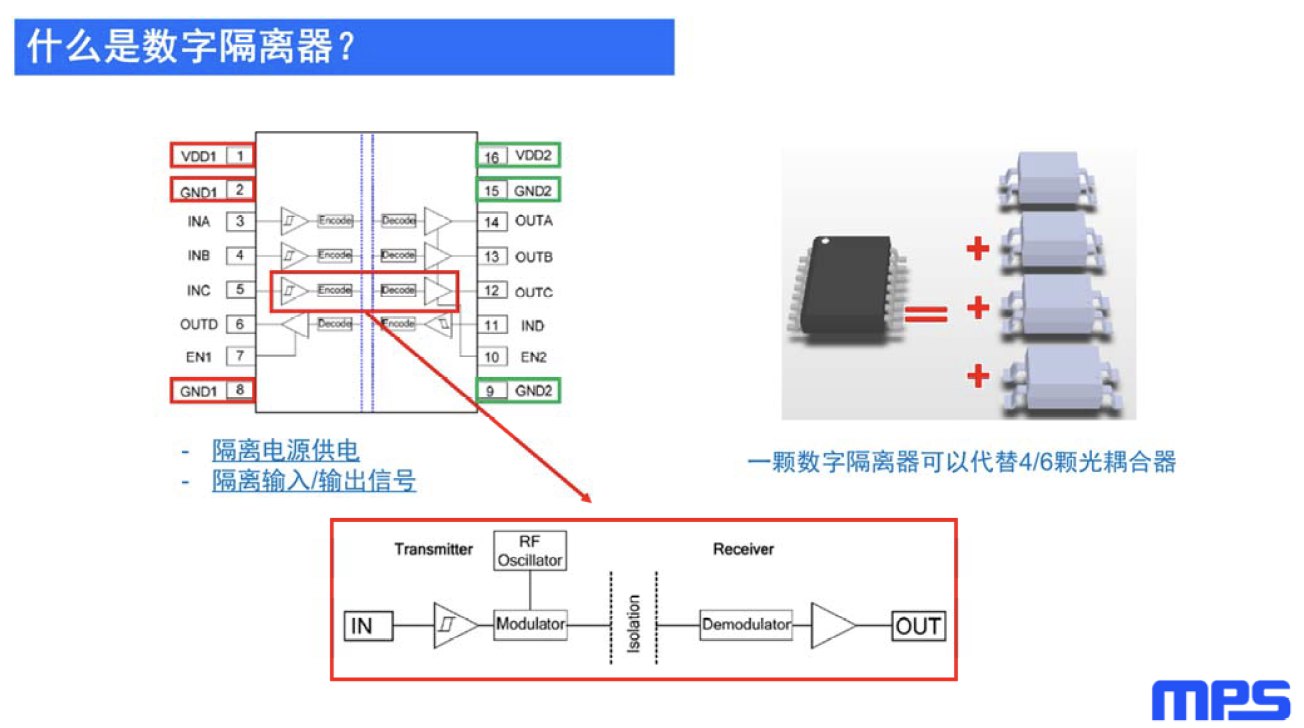

數字隔離器傳遞的是數字信號，原副邊中間會有若干路的信號傳輸，原副邊兩側都會有相應的供電。據殷亮介紹，原邊側的一個數字信號通過濾波以后，會有一個高頻的載波信號，耦合到載波信號以后，會傳遞過高壓電容的隔離介質，傳遞到副邊側以后進行解調的工作，再把它還原成邏輯信號。這種變壓器。

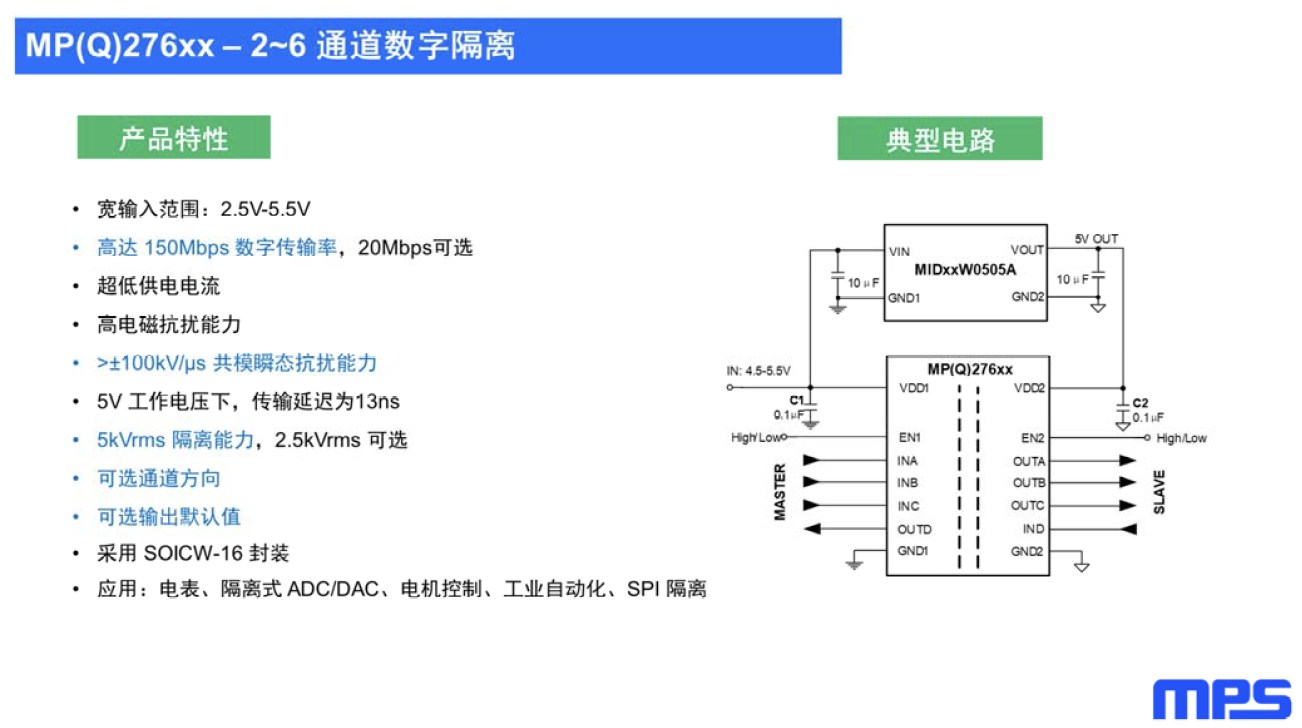

MPS針對數字隔離器推出的新產品是MP(Q)276系列，這是一款2～6通道的數字隔離器產品。供電范圍可以兼容3.3V或5V兩種不同的邏輯電平信號，能夠傳遞高達150Mbps每秒數據傳輸率，適配各種不同的總線要求和IO信號傳輸需求。共模抗干擾能力能夠達到100kV/μs以上，最大能夠到達5kVrms隔離耐壓。

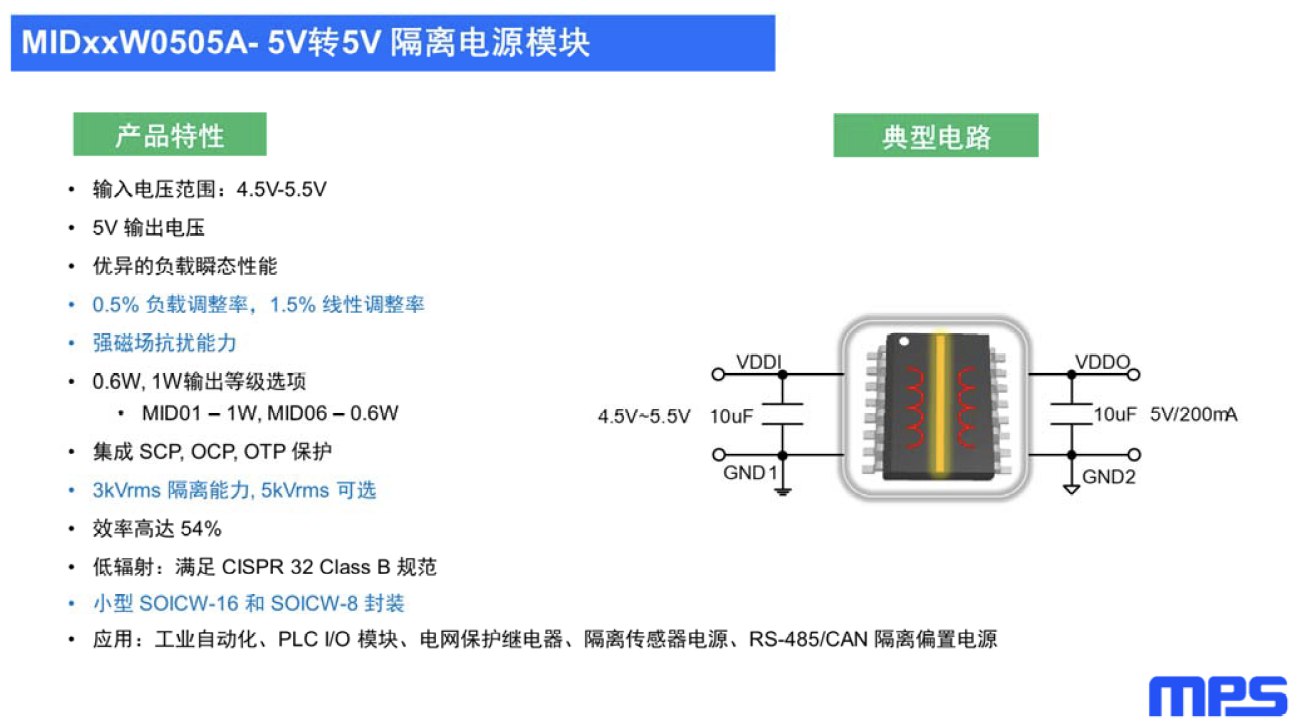

針對這一產品，MPS還搭配了隔離電源模塊MIDxxW0505系列。據悉，某些客戶在設計當中，需要一個單獨的隔離供電給到其它的IO口，例如一些總線協議等；收發器里面可能需要單獨的5V轉5V的電源轉換。在這種客戶的應用設計需求上，MIDxxW0505隔離電源模塊就非常契合。

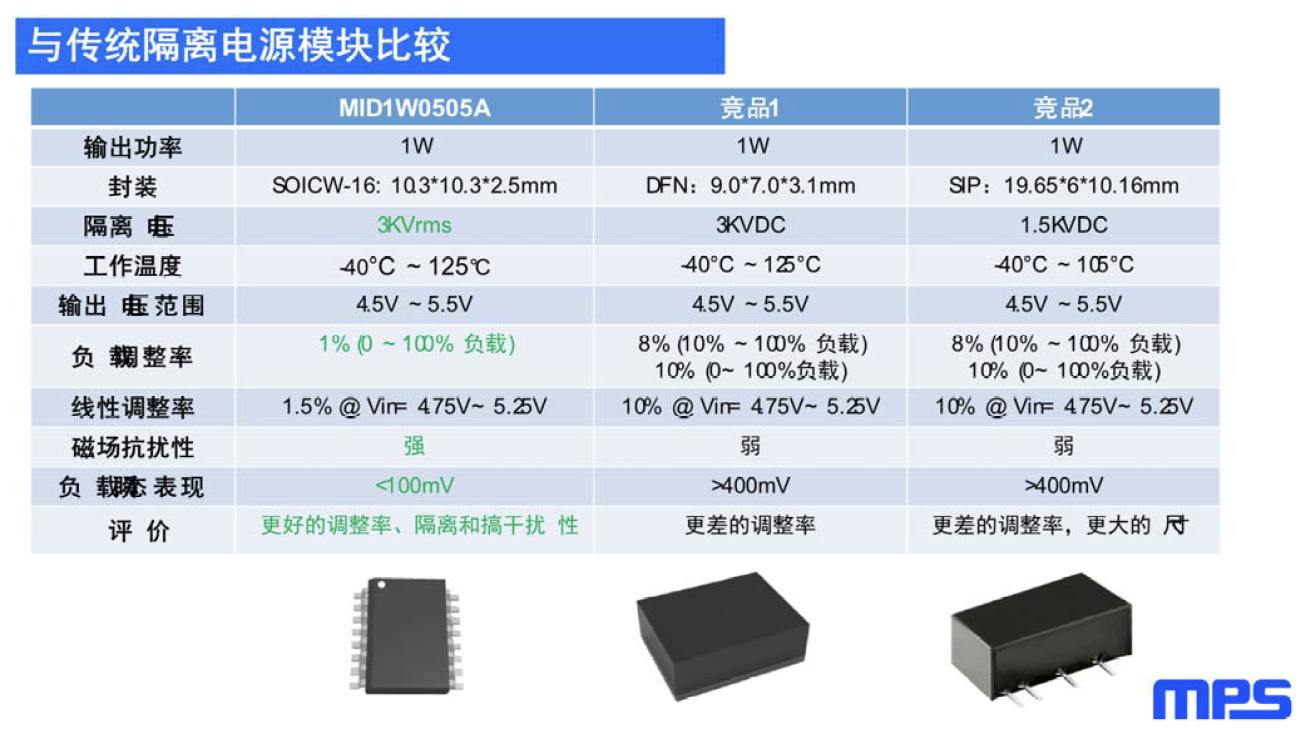

雖然是模塊，但該產品采用的開發理念是IC封裝形式，把包括變壓器在內的整個電源轉換設計集成在IC封裝里。相較傳統灌膠式模塊實現了更薄的設計，厚度僅為2mm左右，而且可靠性表現更好，非常適合貼片式的緊湊設計應用。
為了進一步實現更高集成度，進一步縮減電源設計的面積。MPS還提供了集成度更高的整合型數字隔離器產品MP(Q)278系列，這是MP(Q)276和MIDxxW0505以及外圍電路的一個高度集成的方案。殷亮表示MP(Q)278系列的參數與MP(Q)276保持一致，客戶也非常欣賞這種架構，因為可以幫助其實現一個簡化度較高的設計，而無需負擔額外單獨的變壓器帶來的開發周期和成本。
變壓器驅動和模塊：MPQ18913-AEC

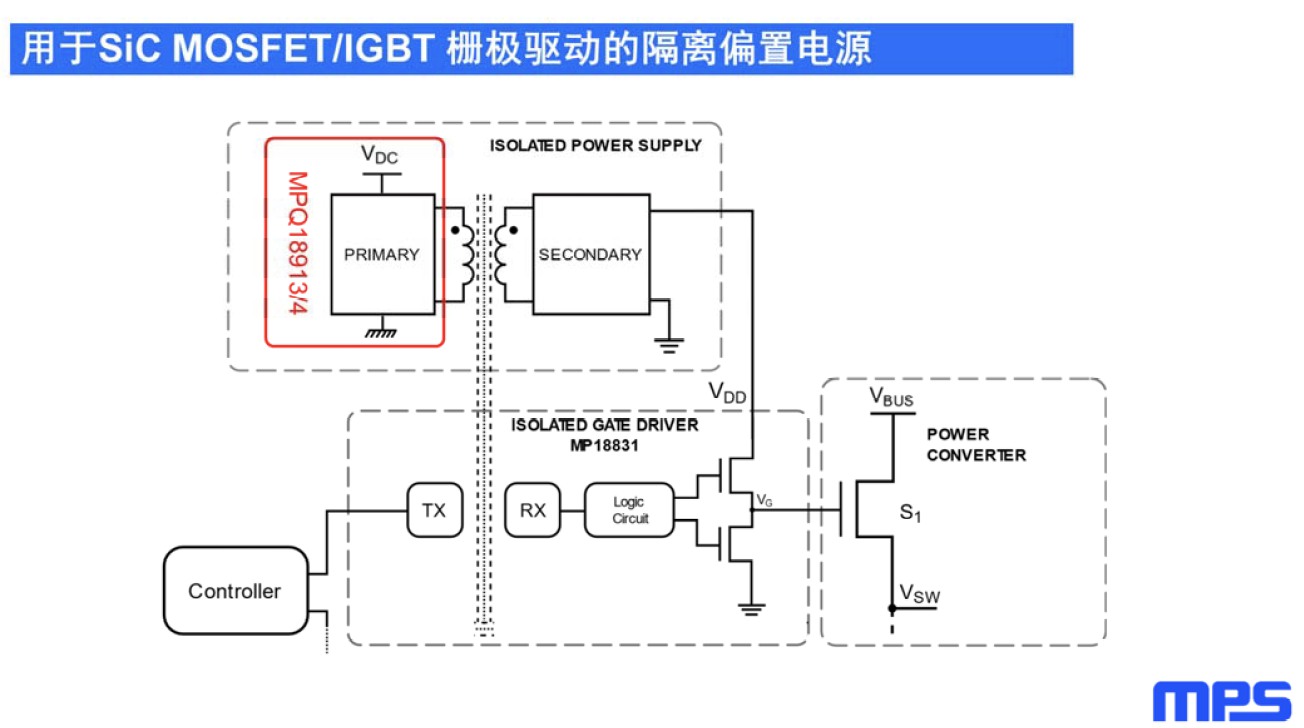

變壓器驅動器主要是通過變壓器造一個輔助的供電系統，將原邊側的輸入電壓進行隔離，驅動副邊側進行供電應用，副邊級也需要單獨的一路供電設計。隨著大功率系統這樣的市場趨勢發展，對開關頻率要求越來越高，會有更高的dv/dt（斜坡爬升和下降速率）。這時候就需要講反激拓?fù)鋬?yōu)化成LLC的拓?fù)?。如下圖所示的驅動電路中 ，采用的是LLC拓?fù)涞男问健?

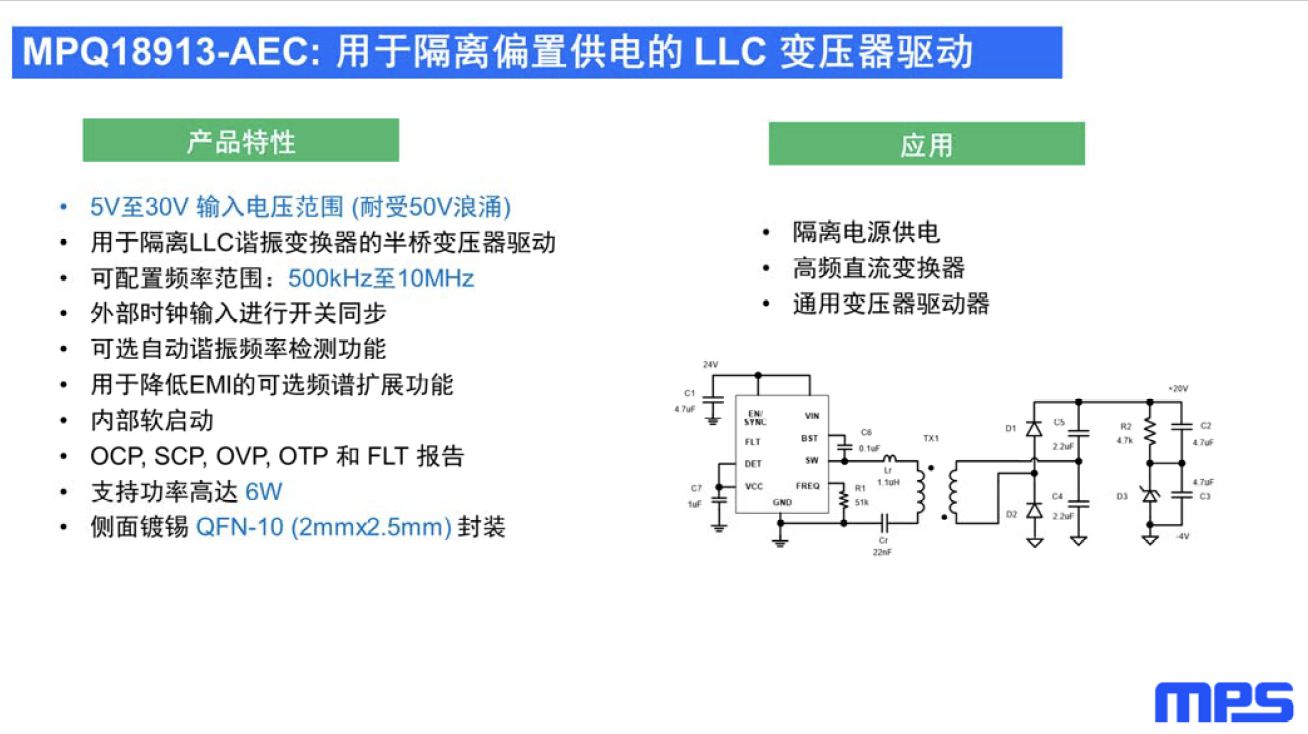

針對這類應用MPS開發的產品型號為MPQ18913，這是一個能夠適配5V～30V輸入電壓的半橋式LLC拓?fù)浣Y(jié)構的驅動器。它的優勢在于拓?fù)渖宪涢_關的實現極大地減少了變壓器的體積。另外，因為其能夠進行外部時鐘同步，或者使用可選自動識別諧振頻率功能，能夠方便客戶做不同的板級設計，能夠單獨實現一個6W左右的供電給到不同要求的驅動器。

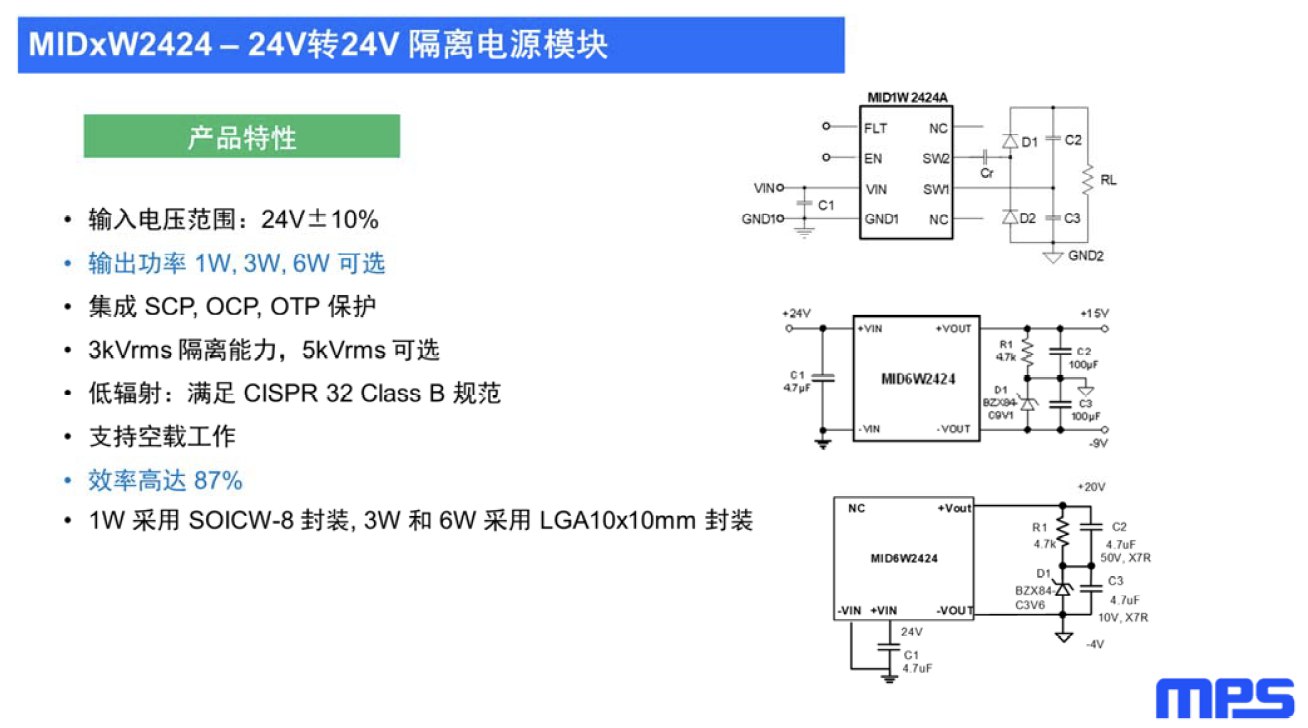

同樣的，針對這款產品MPS也開發了MIDxW2424這樣的模塊化的產品，將所有的拓?fù)浞庋b到一個Package里面，從而幫助需要精簡化板級設計的客戶。

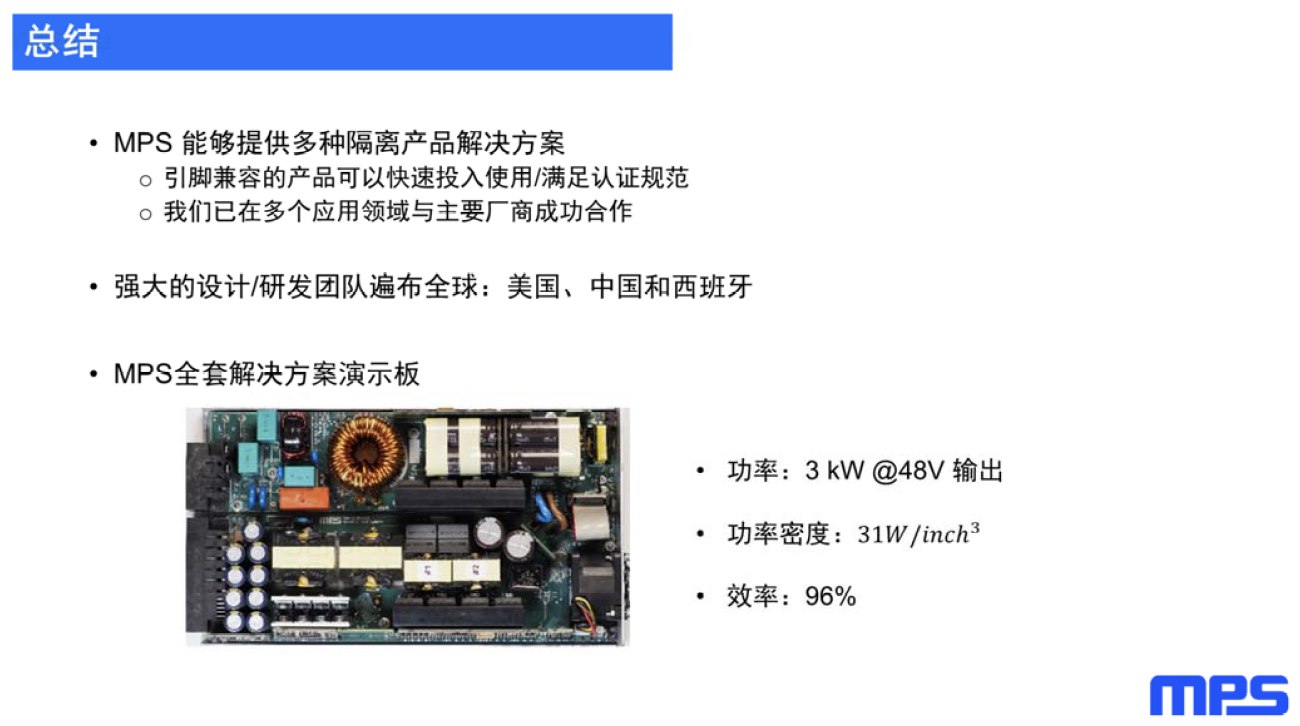

除了以上的芯片級、模塊級的隔離產品外，MPS還提供了“大功率解決方案的演示板”，上面搭載了MPS諸多不同類型的優勢隔離和電源產品，整體設計的功率密度達到了241W/cm3，方便客戶在選型階段進行器件評估，也可以參考這個高功率的設計來設計自己所需的供電方案。
總的來看，MPS提供了具有競爭力的全套電容隔離產品，隨著當前大功率市場的發展，MPS的產品相信也會為客戶的應用提供更好的表現。
