引言

我國經濟建設取得了巨大的成就，也付出了巨大的環境 代價，我國的環境污染形勢可以用三句話概括：污染物排放總 量居高不下，遠超過環境容量；環境質量令人擔憂；環境污 染事故進入高發期。環境保護已經成為我國的一項基本國策, 是實施我國可持續發展戰略的重要組成部分，是構建和諧社 會和資源節約型社會的一個重要組成部分。

為貫徹執行《中華人民共和國環境保護法》、《中華人民共 和國水污染防治法》，提高我國環境監測監控能力，實現水質 監測監控的自動化和現代化，以期達到地表水水質預警監測、 污染源總量監測與控制的目的，開發利用基于物聯網技術的污 水實時采樣系統是當今環保監測監控的有效工具。

1系統總體架構

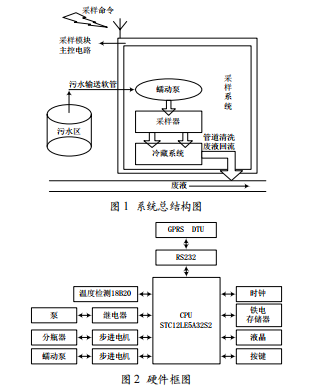

本系統主要由控制模塊、溫度檢測、步進電機控制、分 瓶器、蠕動泵、存儲器、儲樣瓶、進水管等部分組成。具體 功能是在接收到中心平臺采樣的信號之后，控制步進電機進行 污水的采樣存儲在不同的存儲紅內，并記錄下采樣時間。該 系統也可以通過設置時間間隔實現時間等比例采樣等多種方 式采樣。具有遠程控制的通訊、采樣模式多樣化、樣品恒溫 保存、斷電保護、管路自動清洗、廢液回流等功能。圖1所示 是其系統的總結構圖。

2系統硬件設計

本系統主要由控制模塊、溫度檢測、步進電機控制、分瓶器、蠕動泵、存儲器、GPRS DTU、儲樣瓶、進水管等部 分組成。CPU采用STC公司生產的STC12LE5A32S2,該 CPU和AT89C52的引腳完全兼容，除了 AT89C52功能外， 關鍵是內部還有EEPROM、1 024 B的RAM、看門狗等，用 來保存數據和防止程序跑飛，而不需要另外再增加硬件成本。 系統硬件框圖如圖2所示。

2.1提升泵控制電路設計

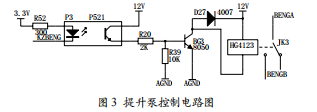

提升泵的作用是當污水離采樣器較遠時，采樣前將污水 抽到采樣器附近的蓄水池中，便于采樣，在具體應用中采用繼電器直接控制泵的電源即可，提升泵的控制電路如圖 3 所示。

2.2蠕動泵和分瓶器模塊的設計

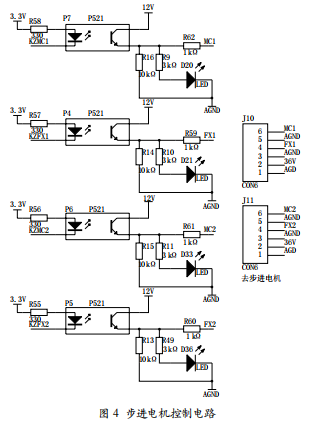

為了將污水抽入瓶中，采用蠕動泵實現，蠕動泵內壓有 軟管，通過蠕動泵不斷對軟管的擠壓，這樣實現污水的采樣。 為了控制蠕動泵采樣污水的量，設計中采用步進電機進行控制, 控制電路如圖4所示。通過測量步進電機每100步對應的采樣 量，然后推算出實際需采樣的量對應的步進電機步數。達到 精確控制采樣量的要求。

分瓶器的作用是將污水的進水軟管口移到對應的瓶口處，便于將污水采樣到對應瓶中，本子系統采用步進電機驅動搖臂實現，同樣通過控制其步數來實現搖臂的旋轉，實現位置的精確控制。

2.3 時鐘模塊設計

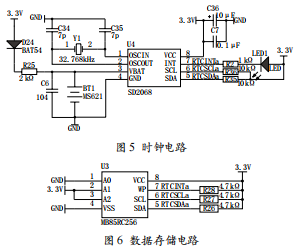

采樣高精度時鐘電路 SD2068，用來保存數據的時間和進行時間流量等比例采樣等使用。時鐘電路如圖 5 所示。

2.4 數據存儲電路設計

本系統采用鐵電存儲器 MB85RC256 實時保存設置的參數以及現場采集到的各實時數據及采樣記錄。MB85RC256 是采用先進的高可靠性的鐵電材料加工制成的 256 Kb 鐵電非易失性存儲器，能像 RAM 一樣快速讀寫，同時掉電后數據可保存 10 年，采用標準 I2C 接口與單片機連接。數據存儲電路如圖 6 所示。

2.5 串口通訊模塊設計

串口通訊用于實現與 GPRS、液晶等的通信，以采樣RS232 接口，其電路如圖 7 所示。

3 軟件設計

軟件設計流程主要包括時間溫度顯示、工作模式選擇及相應的控制程序。其軟件設計流程如圖 8 所示。

4 結 語

本科研項目的研究通過模擬試驗和多家用戶的使用，各方面的技術指標都符合設計要求，現該科研項目的硬件和軟件已設計完成，各項指標的調試也已結束。在企業已經投入生產和推廣，并申請了專利。
