引言

隨著我國農村信息化建設在農村地區逐步推廣和人們生 活水平的提高，手機在農村已成為日常生活必須品，智能手機 在農村的份額逐步擴大叫天氣軟件是作為一款非常實用的信 息服務工具受到越來越多人的歡迎，但這個工具大多只局限于 智能手機，如何使一般手機也能及時收到當?shù)靥鞖庑畔?，同時 在離線情況下也能查詢，進一步擴大氣象信息服務在農村的 覆蓋面，讓廣大農戶能夠在第一時間方便快捷地獲取最新的 氣象信息，以便提前預防，把氣象災害造成的損失降到最低 就成了亟待解決的問題。另外手機天氣系統的完善對強化氣象 公共服務的職能，完善公共服務體系，改善公共服務手段，增 加公共服務產品，提高公共服務質量，更好地發揮氣象事業對 農村經濟社會發展的推動功能具有不可替代的作用。

1背景介紹

隨著我國農業農村信息化的發展和信息技術的進 步，為進一步夯實農村經濟，2011年至2012年國家科技 部先后在主要農業省份開展了“農村農業信息化關鍵技術 集成與示范(2011BAD21B00)”與“農村物聯網綜合信息 服務科技工程(2012BAD35B00)”等課題研究，湖南科 技廳組織部分高校承擔了相應科研任務，并進行校企合作，成功搭建了湖南農村農業綜合服務平臺，希望通過此平 臺能將各個零散的農業知識進行匯集整理，再有序推送給有 需求的農戶。如何保證農戶能及時獲取氣象信息，并擴大 氣象服務覆蓋面，項目成員在研究安卓系統的多分頁快速切換 TabHost控件及SQLite數據庫基礎上，利用百度提供的免費 接口采集天氣預報信息，并采用手機短信等功能，開發了一個 天氣信息采集與推送系統。

2設計思路

本系統主要采用Eclipse作為開發工具，配置Android的 SDT開發插件，應用百度網站上提供的免費接口，使用基于 JSON-RPC的Web Service技術來實現與服務器端的信息交 互，并根據系統設定或獲取的城市名采集指定的天氣信息, 執行存入SQLite數據庫,并顯示到手機頁面上，同時根據指 定關鍵字，以SMS短信方式向其它用戶發出天氣服務信息。

3系統實現

3.1系統框架結構圖

通過對本系統進行功能需求分析，可將整個應用程序劃 分為4個模塊，分別是用戶界面、后臺服務、數據庫適配器和 短信監聽器，如圖1所示。從圖中可以看出，后臺服務由用戶 界面通過Internet啟動，且可以在用戶界面關閉的情況下仍然 保持運行狀態，直到通過用戶界面發送Internet停止服務，或 系統因資源不足而強行關閉服務。用戶界面直接從后臺服務獲 取天氣信息，通過調用數據庫適配器，向SQLite數據庫中讀 寫配置信息，或?qū)MS短信服務信息進行操作。

短信監聽器是一個BroadcastReceiver,監視所有接收到 的短信，如果短信中包含用戶自定義的關鍵字，短信監聽器則 認為這條短信是天氣服務請求短信，將短信的相關信息寫入后臺服務的短信服務隊歹u。如果用戶在配置信息中選擇無需提 供短信服務，短信監聽器仍然繼續監聽所有短信，只是后臺服 務不再允許將服務請求短信寫入服務隊列。

面。

這樣，系統就可提供定時更新功能，并根據用戶選擇設 置每天天氣自動更新的起始時間及更新時間間隔。

數據庫適配器封裝了所有對SQLite數據庫操作的方法, 用戶界面和后臺服務會調用它實現數據庫操作。

3.2需求分析

從兩個方面進行分析，一是功能需求，二是界面需求。

(1)功能需求

可以通過圖片和文字顯示當前和未來幾天的天氣狀況， 也可以捜索指定地區的天氣情況，包括溫度、濕度、風向和雨 雪情況等，這些天氣數據通過后臺服務獲取，后臺服務按照 一定時間間隔，從百度上獲取天氣預報信息，并將天氣信息保 存在數據庫中;同時通過提供基于SMS短信的天氣數據服務, 其他手機用戶可以向安裝了此軟件所在的手機上發送SMS短 信，在短信中包含特定的關鍵字，則可以將已有的天氣情況通 過SMS短信回復給用戶；最后每個發送的SMS短信都會被 記錄下來，用戶可以瀏覽或刪除這些記錄信息。

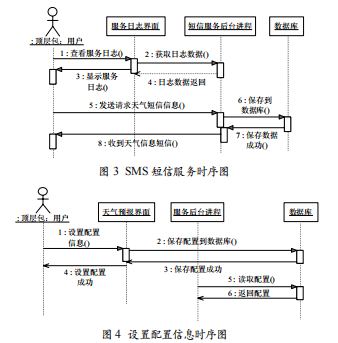

下面可以利用UML圖從3個方面進行分析，具體如圖2~ 圖4所示。

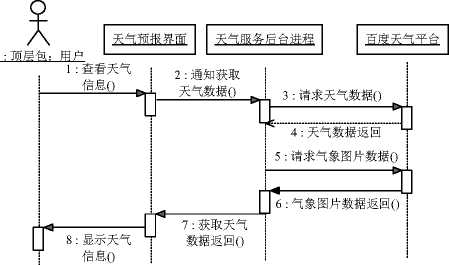

圖2查看天氣信息的時序圖

2)界面需求

為了適用農戶操作，操作界面要求簡單明了，因此系統僅 包含三個用戶交互界面，即：顯示天氣預報的用戶界面；顯示 已發送SMS短信的用戶界面；瀏覽和設置配置信息的用戶界

3.3數據庫設計

本系統釆用SQLite數據庫，命名為weather_app.db，劃 分為2個數據表，分別是配置信息表(DB_TABLE_CONFIG) 和SMS短信服務信息表(DB_TABLE_SMS)。

配置信息表主要保存目標城市的名稱，訪問百度更新天 氣信息的頻率，請求天氣信息服務短信的關鍵字，以及是否 提供短信服務和是否記錄短信服務內容。在weatherapp工程 中配置信息表結構如表1所列。

SMS短信服務信息表主要保存請求天氣服務短信的發送 者、短信內容、接收時間和回復信息的內容。在weatherapp 工程中SMS短信服務信息表結構如表2所列。

3.4主要模塊實現

數據庫適配器是最底層模塊，可用于封裝用戶界面和后 臺服務對SQLite數據庫的操作。核心代碼主要在DBAdapter. java文件中。用戶界面會調用其方法SaveConfig。和LoadConfig(),從SQLite數據庫中保存和讀取配置信息。保

存配置信息時，SaveConflg()函數會將Config類中的公有靜 態屬性寫入數據庫；反之，LoadConfig()會將數據庫中的配置 信息寫入Config類中的公有靜態屬性，同時調用DBAdapter 類的是后臺服務，即WeatherService類。

用戶保存配置信息的類文件Config.java關鍵代碼如下： packageedu.hunau .wuhui.weather. DB;

public class Config {

public static String CityName;

public static String RefreshSpeed;

public static String ProvideSmsService;

public static String SaveSmsInfo;

public static String KeyWord;

}

其中屬性 CityName、RefreshSpeed、ProvideSmsService、 SaveSmsInfo和KeyWord完全對應數據庫中保存配置信息表 的屬性參照表1)。在程序啟動后，保存在數據庫中的城市名稱、 更新頻率、是否提供短信服務、是否保存短信信息和關鍵字 等內容，將存放到Config類中，供其它模塊做邏輯判斷時使用。

短信監聽器用于監聽Android系統所接收到的所有SMS 短消息，可以在應用程序關閉后仍然繼續運行，核心代碼在 SmsReceiver.Java文件中，主要用來保存短信的發送者、內容、 接收時間和返回天氣信息等短信內容。

后臺服務是weatherapp工程的核心模塊，在用戶啟動后 持續在后臺運行，直到用戶停止服務。后臺服務主要有兩個功 能：一是周期性獲取百度的天氣數據并存儲到SQLite (數據 獲取子模塊)，二是發送包含天氣信息的SMS短信(短信發送 子模塊)。

其中天氣數據的獲取分為以下三個步驟：

首先GetWeatherData。函數首先根據指定的URL地址, 從網絡獲取字節流數據。本系統的天氣數據是從百度提供的 Web Service中獲取的；其次調用輕量級json解析器對天氣數 據進行解析，并將解析結果保存在Weather類的公有靜態屬 性中；再將解析好的數據存儲到SQLite數據庫中。

短信發送子模塊主要在后臺單獨運行，核心代碼 為 WeatherService.Java， 首 先調用 ProcessSmsList()函 數，檢查短信隊列中是否有需要回復的短信，然后調用 GetGoogleWeatherData()函數獲取天氣數據，最后線程暫停1 s， 以釋放CPU資源。

用戶界面設計采用可多分頁快速切換的TabHost控件。它 的每個標簽頁都與一個Activity相關聯，并且將不同標簽頁的 代碼放在不同的文件中，每個標簽頁都可以有獨立的選項菜單。 這里共設置了 3個標簽頁。TAB1的標題為“天氣預報”，關 聯的Activity為WeatherActivity, TAB2的標題為“歷史數據” 關聯Activity為HistoryActivity，TAB3的標題為“系統設置” 關聯Activity為SetupActivity。其中標簽頁中的具體顯示內容 依賴于每個Activity所設置的界面布局。

3.5系統測試

系統測試主要?jiǎng)澐譃?個內容，一是對天氣信息的獲取, 圖5所示是其天氣信息獲取界面圖；二是天氣信息的推送，圖6 所示是天氣信息短信推送界面；三是系統設置方式，圖7所 示是其系統設置界面。

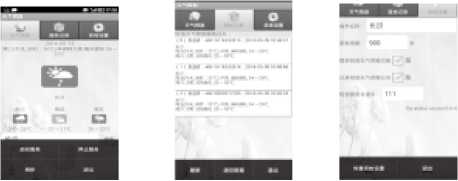

圖5天氣信息獲取界面 圖6天氣信息短信推送界面圖7系統設置界面

4結語

與別的系統相比，本系統的后臺服務使用了工作線程, 通過后臺服務獲取天氣數據，通過直接從后臺服務獲取天氣 信息，而沒有直接通過網絡訪問百度的天氣數據，可以避免 因網絡通信不暢造成界面失去響應。

同時本系統提供了短信服務，對于沒有安裝該軟件的用戶, 特別是農村老式手機(可以通過短信獲得天氣情況)特別有用, 且在用戶關閉界面后，后臺服務仍然可以更新天氣信息，以保 證短信服務數據的準確性。

由于針對農村市場，此系統操作界面十分簡潔、設計人 性化、實用性強，在保證安全性前提下，獲取的數據比較準確, 能很好地發揮氣象事業對農村經濟的指導作用。
