引言

土地利用率已經成為現今社會發展的一大障礙，由此也 成為當今研究的一個重要課題。尤其是在工業化和城鎮化建 設不斷加快的今天，如何處理好土地資源和當今社會發展的關 系，保證社會發展和自然和諧的原則，創建人與自然和諧相處 的美好景象，由此轉變土地利用方式是保障社會可持續發展 的持久動力。有關的土地利用的研究開始深入，其研究內容設 計生態學和地理學。主要研究土地利用變化機理、過程及效 應進行分析統計，同時通過系統數據的統計分析來解決土 地利用效率低、空間布局不合理、資源利用不合理等問題。實 現對土地利用、社會經濟發展工作的監測與統計分析，為全土 地集約利用管理提供全面、科學的基礎數據和統計分析報告。 土地集約利用信息化系統最終可以優化土地資源的配置，為當 今社會、經濟、自然和諧可持續發展提供一體化的信息化平臺。

1系統架構

 1.1主要架構

系統以土地集約利用架構作為基礎，采用基于MIS、 GIS、報表、表單等組建技術，為土地集約業務提供靈活的、 可擴展的定制支持，以形成相應的檢測區土地集約利用的業務 模型和業務應用模塊。

所有對數據的訪問都由ArcSDE數據引擎實現。通過 ArcSDE數據弓|擎實現對空間數據和非空間數據、結構化數據 和非結構化數據進行整合、提取，形成完整的業務數據對象， 為平臺所支持的土地集約利用業務應用提供數據源。系統的總 體結構如圖1所示：

1.2架構特點

土地利用信息系統界面供操作人員用來統計和分析數據,并提供合理可靠的參考。

圖1 土地集約利用信息系統的架構

土地集約利用架構，完成各大功能組件，為管理系統提 供數據分析和處理的各大功能。

土地集約數據庫為整個系統這個海量空間數據的數據存 儲和處理能力，能夠高效處理各種類型的數據，提供整個系 統的數據支持。

2系統設計

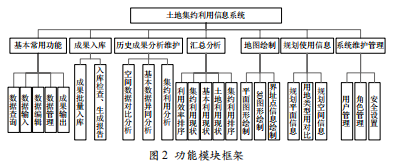

系統基于Visual Studio平臺開發設計，實現美觀的人機 交互界面。主要系統功能模塊框架如圖2所示。

基于圖2模塊框架，部分功能設計如下：

2.1數據的導入、導出功能

系統利用架構中二次開發的轉換方法，只能選擇具體的 方法，提供導入及導出多種數據來源的格式數據，其中包括 GPS、文本坐標，各種全站儀采集的數據，可直接讀取SHP、 DXF、DWG、VCT、EOO 等數據格式。

2.2坐標轉換功能

系統提供數據的坐標轉換，使得各種坐標可以互相關聯利用，便于拓展和兼容其它平臺。坐標轉換主要使用建模組件

中的分線性回歸分析算法來實現的。

2.3 地圖基本功能的操作

提供常用的地圖瀏覽功能，通過自己開發的繪制函數動態庫，提供可靠的建模和繪制功能，此外可以根據 3D 坐標、邊界索引、空中俯視等對地圖進行精準的定位，通過選擇對象進行其屬性的查詢，得到相應的空間信息并可以導出此坐標。效果如圖 3 所示。

2.4空間數據迭代分析

系統提供空間迭代數據疊加分析和個性化分析功能：空 間迭代功能分析中對選擇的對象實行高斯迭代方法，將導入 的各類土地利用數據進行確定性分析，然后將各個圖層對象 迭代，最終繪制空間地圖；個性化分析需要操作人員選擇所 需的迭代方式進行分析，各種分析也會更具個性化的需求得 到相應的對象地圖。效果如圖4所示。

2.5地圖對比分析

系統滿足用戶業務管理的需要，提供將不同地區、不同 時期的地圖數據進行對比查詢分析，用戶自由選擇對比圖層,利用馬爾可夫鏈原理排列多地圖窗口同步操作的方式來提供對比分析的功能。效果如圖 5 所示。

2.6數據顯示瀏覽

在主界面的數據列表中設計一個數據項，與之相關的屬性數據將以表格方式顯示。頁面如圖 6 所示。

3數據庫關鍵技術

數據庫關鍵技術包含平臺技術和空間數據組織兩部分。

3.1平臺技術

系統采用關系型數據庫Oracle配合二次開發的ArcSDE 軟件平臺技術來統一管理空間數據、屬性數據和界址點數據 表，確?？臻g和非空間數據的完整高效的存儲，為界面端GIS 應用功能開發和空間信息的直觀描述提供底層的支持。為了將 土地集約數據、文件數據、報表數據等入庫構成Oracle管理 的數據庫，使用ArcSDE（Spatial Data Engine即空間數據引擎） 實現客戶端與數據庫的聯接叫

當采用中間件訪問時在服務器端要部署ArcSDE,它的連 接機制是在服務器端把客戶端空間請求轉換成SQL命令發送 到RDBMS上，并解釋返回的數據。因此直接連接時在客戶 端耽誤的時間較多，而間接連接時在服務器端耽誤的時間較 多。是采用動態直接連接還是中間件連接，要根據客戶端的 數量、服務器的性能、數據庫的大小、訪問等待時間長短等 因素決定。

3.2空間數據組織

空間數據可按空間數據的邏輯關系或?qū)傩?，如圖7所示。 主要實現過程：

（1）建立數據集，并設置數據集的投影系統和地理坐標 系統；

（2）創建要素類，調查數據結構；

（3）向要素類中加載數據，檢驗數據的合法性；

（4）構建要素類之間的拓?fù)潢P(guān)系，檢驗、修正拓?fù)溴e誤；

（5）構建圖屬實體間對應關系。

4 結 語

系統在數據管理的核心采用的是國際領先的 ArcGIS 技術，采用在 Oracle 數據庫上運行 ArcSDE 的數據庫模式，結合二次開發的數據庫引擎，構建出構架完整、功能豐富的開發區土地集約利用評價系統，具有產品成熟度高、空間數據管理海量、空間分析能力強、應用廣泛等特點。系統核心產品采用基于 ArcSDE 二次開發的組件 / 控件 / 自定義實現的 API 來實現的中間件；完美支持GeoDatabase數據模型的集成化要求，能夠高效地處理空間數據。正是這種組件的技術使得最終的產品可以按照用戶的需求快速地自定義開發，有效解決了信息化系統對數據用戶決策判斷的支持、方便了信息統計和發布，從而使得土地的利用能夠更加合理高效。
