在為工業和通信系統設計電源時，工程師面臨著許多艱巨的挑戰。典型的系統可以包括一個或多個現場可編程門陣列 (FPGA)、專用集成電路 (ASIC)、片上系統 (SoC)、網絡和通信處理器或其他類型的處理器。每個處理器通常需要對多個電源軌（四個、10 個或更多）進行復雜的電源管理才能正常運行。處理器的核心電壓軌通常需要 20A 或更多的電流。管理核心軌和所有輔助電壓軌是一個巨大的挑戰。此外，由于系統外形尺寸縮小，印刷電路板 (PCB) 空間受到限制，因此工程師必須使用高密度解決方案。

與傳統模擬 DC/DC 相比，支持PMBus的DC/DC轉換器正成為解決這些挑戰的流行選擇。但由于 PMBus 增加了額外的設計復雜性，許多工程師在系統中實施 PMBus 時正在尋求解決方案，以使事情變得更容易一些。

其他的電源管理結構不同，PMBus 有一個顯著的特點，即主控設備不是基于自主設計的硅，也不作為一個轉換器。主機與電源之間的所有通信都是通過總線來完成的。這就節省了執行成本以及提供一個更為靈活的控制方法主機可以是系統現有的處理器、一個低成本的通用微控制器或FPGA中的一些門，當然也可以是在不同時期的不同的器件。例如，在單板設計階段，一臺便攜式電腦可以當做一個主機，然后在生產測試時，主機也可以由自動測試設備來擔當，以便全面核實單板的性能，如有必要，可動態更改單個電源轉換設備的運行參數以適應單板上硅的需求。最終通過測試選擇的數值可以保存在從機的永久存儲器里。

PMBus 是一種數字通信標準，可實現對 DC/DC 轉換器的數字控制。PMBus 有不同的版本，制造商可以靈活選擇支持的命令。啟用 PMBus 的設備可以將輸出電壓設置為完整的命令集，從而啟用裕度、輸出電流讀數、自適應電壓縮放 (AVS) 和可調設備功能。PMBus 消除了通常用于對這些功能進行編程的外部組件，從而減少了我們的物料清單。在較新版本的 PMBus 中，AVS 可以根據處理器功率需求動態調整輸出電壓以提高效率。

帶有 PMBus 的 DC/DC 模塊使設計更容易并減少了電源占用空間。DC/DC 模塊通過簡化電源管理幫助設計人員更快地進入市場；我們無需成為電源專家即可設計小型解決方案并滿足關鍵規格。傳統的 PMBus 模塊解決了挑戰，但通常比使用 DC/DC 轉換器的定制設計解決方案體積大得多。一些新的模塊產品比定制設計的解決方案小。

如圖 1 所示，與圖 2 所示的 TPS546C23 DC/DC 轉換器相比，新型 TPSM846C23 35A PMBus 模塊減少了補償設計，消除了電感選擇，并保證了性能。TPSM846C23 通過將 IC 和無源器件隱藏在電感器采用 15mm x 16mm x 5.8mm 封裝，可提供令人難以置信的 146mA/mm 2密度。其中兩個模塊在共享電流時可提供高達 70A 的輸出電流。如果空間和時間節省至關重要，則 TPSM846C23 是理想之選，如果成本或設計優化至關重要，則 TPS546C23 是理想之選。

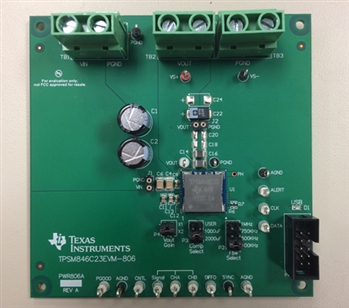

圖 1：4.5V-15V、35A TPSM846C23 PMBus 可堆疊同步降壓模塊

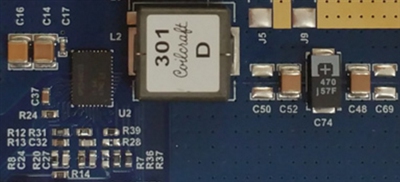

圖 2：4.5V-18V、35A TPS546C23 PMBus 可堆疊同步降壓轉換器

TPSM846C23 使用具有遙測功能的 PMBus v1.3 命令集，以實現最大的可配置性和設計靈活性。使用此命令集，我們可以對排序進行編程、自定義設備性能和保護、讀取輸出電流和工作溫度，以及實施 AVS（圖 3）。

圖 3：支持的 TPSM846C23 PMBus 命令

為簡化設計過程，TI 在 WEBENCH 中實施的 TPSM846C23 支持 AVS、輸出電壓轉換率、欠壓鎖定和通過 PMBus 的軟啟動。對于 PMBus 的完整原型設計，F(xiàn)usion 圖形用戶界面 (GUI) 支持 TPSM846C23 評估模塊。TI 的 Fusion GUI 可配置和監控 TPSM846C23。Fusion GUI 使用 PMBus 協議通過 TI USB 適配器通過串行總線與 TPSM846C23 通信。

在 3 月 26 日至 30 日在佛羅里達州坦帕舉行的應用電力電子會議 (APEC) 上，我們可以在 TI 701 號展臺上看到帶有遙測功能的 TPSM846C23 高電流 PMBus 電源模塊的現場演示。

在演示中，我們將能夠看到模塊的 PMBus 兼容性如何實現輸出電壓、電流和結溫遙測，每一項都實時顯示在計算機界面上。該模塊可通過 Fusion GUI 進行控制，允許用戶啟用或禁用設備，還允許軟啟動和軟停止。
