氮化鎵 (GaN) 高電子遷移率晶體管 (HEMT) 提高了轉換器效率，與具有相同額定電壓的硅 FET 相比，具有更低的柵極電荷、更低的輸出電荷和更低的導通電阻。在總線電壓大于 380V 的高壓 DC/DC 轉換器應用中，耗盡型（d 型）GaN HEMT 比增強型（e 型）GaN HEMT 更受歡迎。

這是因為 d 模式 GaN HEMT 的柵極電壓范圍比 e 模式 GaN HEMT 寬得多。然而，d 模式 GaN HEMT 具有“常開”特性，這對于常見的開關模式電源應用來說并不理想。兩種商用高壓 GaN 器件（如圖 1 所示）使用具有不同配置的 d 型 GaN HEMT 形成“常關”器件。

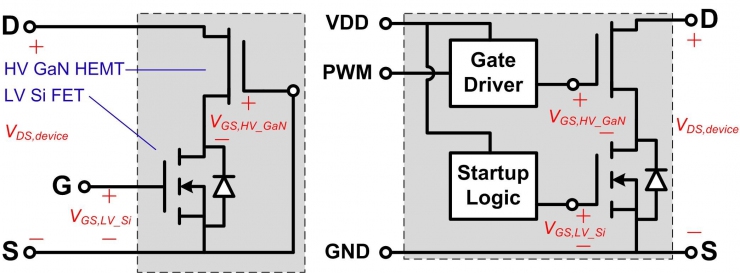

圖 1：采用同步驅動技術的高壓 GaN 器件；和直接驅動技術 (b)

兩種 GaN 器件都具有與低壓硅 FET 串聯的高壓 GaN HEMT，但具有不同的驅動方案。采用同步驅動技術的高壓 GaN 器件將其高壓 GaN HEMT 柵極引腳與其低壓硅 FET 的源極引腳短路。通過打開低壓硅FET，我們可以控制整個設備的開/關。

同步驅動高壓 GaN 器件有三種可能的狀態：

· 正向阻塞。當V DS,device > 0 且V GS,LV_Si < V GS(th),LV_Si 時，高壓 GaN HEMT 可以打開或關閉，具體取決于V DS,device是否高于高壓 GaN HEMT V GS閾值電壓 ( V GS(th),HV_GaN )。注意V GS(th),LV_Si是低壓硅 FET的V GS閾值電壓。由于V GS,LV_Si < V GS(th),LV_Si，低壓硅FET處于截止狀態，不傳導任何電流。如果V DS,設備< | V GS(th),HV_GaN |，高壓 GaN HEMT 保持導通狀態，低壓硅 FET 保持整個器件的V DS應力。如果V DS,device ≥ | V GS(th),HV_GaN |，高壓 GaN HEMT 關閉，高壓 GaN HEMT 的V DS電壓保持在V DS,device + V GS(th),HV_GaN，其中V GS(th) ,HV_GaN < 0。

· 正向傳導。當V DS,device > 0 且V GS,LV_Si ≥ V GS(th),LV_Si 時，低壓硅 FET 導通。無論高壓GaN HEMT在進入正向?qū)顟B(tài)之前是關斷還是導通，低壓硅FET的導通都會迫使V GS,HV_GaN ≈ 0 并導通高壓GaN HEMT。

· 反向傳導。當V DS,device < 0 且V GS,LV_Si < V GS(th),LV_Si , V GS,HV_GaN將鉗位到低壓硅 FET 體二極管正向電壓。因此，電流將流過低壓硅 FET 體二極管和高壓 GaN HEMT。當V DS,device < 0 且V GS,LV_Si ≥ V GS(th),LV_Si 時，低壓硅 FET 導通，V GS,HV_GaN被強制為零。因此，電流流過低壓硅 FET 和高壓 GaN HEMT 的漏源溝道。

與同步驅動高壓 GaN 器件不同，直接驅動高壓 GaN 器件僅在其V DD電壓高于欠壓鎖定后才將低壓硅 FET 導通一次。我們可以分析這兩種情況下的設備運行情況：

· 如果沒有V DD應用。當在施加正V DS, device 后V DD尚未施加到器件時，V GS,HV_GaN保持在零電壓，低壓硅 FET的V DS開始增加。當V DS電壓增加到V GS(th),HV_GaN 時，高壓 GaN HEMT 將關閉并保持V DS,device + V GS(th),HV_GaN 的電壓。此操作類似于同步驅動高壓 GaN 器件的正向阻斷狀態。

· 與V DD施加。器件通過施加V DD 上電后，柵極驅動器可以產生負電壓以直接關閉高壓 GaN HEMT。一旦柵極驅動器控制了高壓 GaN HEMT，低壓硅 FET 就可以在移除V DD或檢測到任何故障之前持續導通。

采用不同的驅動技術，同步驅動高壓GaN器件和直接驅動高壓GaN器件具有非常不同的特性。同步驅動高壓 GaN 器件可用作硅 FET 的直接替代品。然而，低壓硅 FET 與高壓 GaN HEMT 同步切換。即，低壓FET的體二極管可以在穩態操作中傳導電流。因此，低壓硅 FET 反向恢復電荷 ( Q rr ) 將引入額外的損耗并限制同步驅動高壓 GaN 器件可實現的開關頻率。

與同步驅動高壓 GaN 器件相比，直接驅動高壓 GaN 器件中的低壓硅 FET 僅從關斷到導通一次，并在穩定狀態下保持導通。這消除了由于低電壓硅 FET 體二極管引起的反向恢復效應。此外，柵極驅動器和啟動邏輯的集成增加了整個電源的可靠性。

TI 的 600V LMG3410 GaN 器件采用直接驅動技術來實現零Q rr和更低的柵極電荷。還內置了具有 50nS 快速故障觸發時間的過溫保護 (OTP) 和過流保護 (OCP)。在具有圖騰柱開關配置的電源中使用 TI 直接驅動 GaN 器件——就像圖騰柱功率因數校正電路或電感 - 電感 - 電容器 (LLC) 串聯諧振半橋轉換器 - 可以消除直通和不正確的死區時間設置的擔憂。

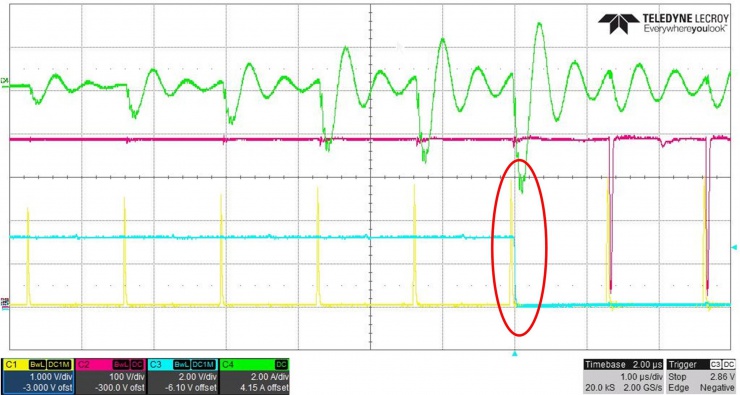

圖 2 顯示了使用 TI LMG3410 作為輸入開關的 LLC 串聯諧振半橋轉換器的直通測試。在測試過程中，高邊開關被強制打開，低邊開關由驅動信號控制，占空比逐漸增加。一旦 OCP 跳閘，LMG3410 會迅速禁用其內部驅動器以關閉開關。這可以防止設備發生災難性故障。

圖 2：對 LLC 串聯諧振半橋轉換器進行的 TI LMG3410 直通測試：C1 = 低側開關驅動信號，CH2 = 開關節點電壓，CH3 = 高側開關驅動信號，CH4 = 初級電感器電流

我們還在同一個 LLC 串聯諧振半橋板上測試了 LMG3410 OTP，死區時間設置不正確，以迫使轉換器進入硬開關操作。我們可以觀看OTP 測試視頻。

通過在這款零Q rr GaN 器件中內置 OCP 和 OTP ，我們已經解決了圖騰柱開關中最令人擔憂的問題。
