引言

隧道通常為半封閉結構,通風條件差,隧道內污染源主要有柴油發動機的煙塵排放、汽車行駛產生的廢氣、汽車制動摩擦、輪胎與地面摩擦產生的粉塵以及隧道內其他設備內部的摩擦,其中柴油發動機的煙塵排放和汽車制動摩擦、輪胎與地面摩擦產生的粉塵對隧道影響最大。因此,隨著柴油車的增多,煙塵日益成為隧道內的主要污染源,煙塵可能成為隧道污染的控制指標。

煙塵等污染物若沒有及時排出隧道或予以處理,那么在隧道內將會不斷累積,從而嚴重危害司乘人員身體健康和駕駛安全。我國目前的公路隧道中,通常采用高空風塔或地面風塔群進行稀釋排放來凈化空氣污染物的方案。雖然高空排放這一方法可以明顯改善隧道內的空氣污染情況,但這只是物理稀釋,而不是凈化治理,利用擴散等方法將污染物分布在隧道外圍的大氣環境中,將對周邊居民的健康和生態環境構成持續性危害。如果要消除隧道空氣中的煙塵,靜電除塵(Electrostatic Precipitator,ESP)系統是最為安全、有效的技術,有試驗證明,靜電除塵系統在隧道安置后除塵率達90%以上,Co氧化脫除率達到了70%。目前,在歐洲和日本,靜電除塵系統已經成功應用于公路隧道的空氣凈化,然而,我國目前在這一塊相對缺乏經驗。

1靜電除塵系統原理和結構形式

1.1靜電除塵系統工作原理

靜電除塵指的是一種利用靜電場產生的靜電力將粉塵等顆粒物從氣流中分離出來,從而達到凈化空氣的目的的技術,現在廣泛應用于冶金、水泥、火力發電和化學等相關工業部門的煙氣等廢氣除塵。靜電除塵器的原理是利用高壓電場使空氣發生電離,氣流中的粉塵荷電,在電場作用下與氣流分離。高壓電場會產生電暈區和電暈外區,電暈區就是把帶有負電的放電極周圍的空氣電離后形成的一個電離區,一般局限于放電極周圍直徑約幾毫米處:電暈外區就是電暈區以外的空間?？諝庠陔姇瀰^(qū)內經過電離后,電離出來的正離子快速向負極(放電極）移動,而負數離子(電子）則進入電暈外區,往帶正電的陽極板方向移行。含塵空氣在通過靜電除塵器的時候,由于電暈區的范圍比較小,僅有極少數粉塵是在通過電暈區的時候獲得正電荷后沉積于放電極上,而其余大部分的粉塵是在電暈外區獲得負電荷后沉積在陽極板上,所以陽極板又叫"集塵板"。

1.2靜電除塵系統結構形式

首先,為了提升EsP的處理效率,在EsP除塵之前會增設一個過濾網一樣的機械初級過濾器,截留直徑較大的顆粒,以減少EsP的壓力損失。機械初級過濾器(預離子發生器）是由不銹鋼材質的模塊陣列而成,安裝在靜電除塵器前方大約1.5m處,它的作用原理是慣性攔截,即粉塵和空氣經過混合進入慣性過濾器后,利用葉片來改變方向,從而使空氣大部分脫離粉塵本身,大顆粒粉塵利用其較大的質量和慣性的作用可以直接去除,這樣可以直接去除灰塵中約10%的顆粒。采用預離子發生器的優點是避免了大顆粒過度覆蓋小顆粒,明顯提高了顆粒物穿梭于預離子發生器和靜電除塵器的荷載率,這樣可以為后面的靜電除塵做準備。

其次,根據隧道小型化、大風量的現況要求,隧道大多采用兩段式的EsP。兩段式的電除塵分為帶電部和集塵部,除塵的基本原理如圖1所示。

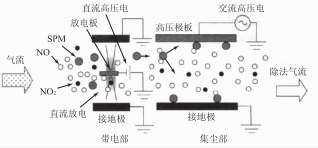

圖1兩段式電除塵的工作原理

當沉積在集塵板上的煙塵過多時,可能會影響煙塵的進一步沉積,同時可能導致沉積的煙塵被氣流吹離集塵板返回氣流中,從而降低除塵效率。

綜上所述,將靜電除塵系統結構原理概括為如下4點:

（1)初級過濾,用過濾網除去煙塵氣流中較大的顆粒物:

（2)荷電,帶負電的放電極周圍空氣被電離形成電暈區,釋放出來的電子和經過的氣流中的顆粒物結合后變?yōu)閹щ婎w粒物:

（3)收塵,帶負電的顆粒物在通過收塵區時在電場的作用下向集塵板移動:

（4)清灰,當集塵板的顆粒物達到一定程度后清洗裝置會自動定期清洗。

2靜電除塵站布置方式

目前,總結國內外的隧道空氣凈化工程項目,主要布置方式有吊頂式、旁通式和豎井式。

2.1吊頂式布置方式

吊頂式布置方式,顧名思義,就是把靜電除塵設備安裝在隧道的頂部,在隧道頂部開設有吸風口和出風口。通風系統在吸風口強行把污染的空氣抽到靜電除塵設備內,在出風口把除塵凈化后的空氣再回灌到隧道內,如圖2所示。

圖2吊頂式靜電除塵站

吊頂式空氣凈化站的特點主要有以下3點:

（1)相比其他方式,氣流更加順暢:

（2)能夠充分利用活塞風,明顯提高效率:

（3)主要適用于明挖的隧道,不僅節省了設備占地,而且施工費用低。

吊頂式布置方式有效解決了在隧道上端安裝大風量隧道空氣凈化裝置的空間利用問題,可以充分利用隧道上方不規則（例如半圓柱面等形狀)的空間,在安置處理風量足夠大的凈化設備的同時降低設備阻力:在原有的隧道低壓力、大風量的射流風機作用下,明顯提高了空氣凈化率。

將來進行隧道電除塵空氣凈化改造的時候,吊頂式將是唯一切實可行的技術方案,但整個系統的細節設計還需要結合實際情況進行調整。

2.2旁通式布置方式

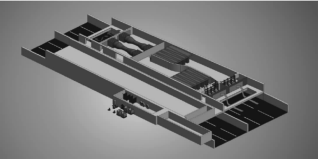

通常旁通式布置方式是將靜電除塵設備設置在與隧道平行的側面,在隧道的側壁上開設有吸風口和出風口。通風系統在吸風口強行把污染的空氣抽到靜電除塵設備內,在出風口把除塵凈化后的空氣再回灌到隧道內,如圖3所示。

圖3旁通式靜電除塵站

旁通式靜電除塵站的特點主要是:

（1)此裝置與隧道在同一層位置,安裝方便:

（2)把經過凈化后的空氣回灌到隧道內,從而減少了新風量,稀釋了隧道內受污染的空氣:

（3)維護保養方便,且不影響隧道內行車。

2.3豎井式布置方式

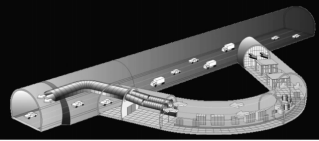

利用旁通式或吊頂式靜電除塵站強行抽取隧道內污染的空氣,經過除塵凈化處理后再把凈化后的空氣通過豎井直接排到大氣,如圖4所示。

圖4豎井式靜電除塵站

它的主要原理是:公路隧道內被粉塵和煙塵污染的空氣被風機吸入靜電除塵器,除塵器處理后,排出凈化后的空氣到大氣中。在空氣通道的拐角處安裝導流板,清潔的空氣可以順暢地流進通道并通過消音器,最后從通風塔排出。

3結語

目前,隨著我國交通事業的發展,公路隧道特別是特長隧道在我國整個公路體系中所占比例日漸加大。靜電除塵系統運用在公路隧道通風中能有效改善隧道內部駕駛員的視野和空氣質量,減小隧道對外部空氣環境的污染。楊洪海等做的試驗研究也證實了應用靜電除塵器能明顯降低公路隧道中空氣的顆粒物濃度,改善空氣的質量,凈化效果顯著。

我國目前雖然還沒有將公路隧道污染物納入固定源污染物進行控制,但隨著國家對環境保護越來越重視,公路隧道的空氣污染控制也必將受到重視。根據日本隧道對于靜電除塵的使用,這項技術對于環境和社會都是可以產生較大效益的,具有廣闊的市場前景。同時,已建成的廈門翔安隧道五通排風豎井廢氣經靜電除塵系統收集處理后,其濃度明顯低于廈門市大氣污染物排放控制標準》中規定的顆粒物允許的最高排放濃度。廈門翔安隧道成功應用靜電除塵技術,實現了工程建設與周邊發展相適應,很好地保護了周圍環境,同時最大程度地實現了工程效益,也為國內其他公路隧道空氣污染物的減排提供了新的思路和參考經驗。

但靜電除塵系統目前在我國隧道中的應用案例還比較少,且缺乏有針對性的設計規范和行業標準。因此,可以借鑒國外現有的相關標準,并參考靜電除塵系統在其他行業使用的設計和應用規范,從而建立適用于我國隧道的靜電除塵系統設計規范和行業標準。將來,還可以通過完善和優化設計,減少通風量來降低豎井等裝置的建設費用和通風能耗,進一步提高除塵效率,節約運行能耗,提高經濟效益。
