1項目研究背景

在10kV線路的建設和維護過程中,懸式絕緣子間的連接或與金具的連接都是通過一個卡簧來限位防止元件間的脫落,但現在沒有特定的工器具實現卡簧的有效拆裝,目前的拆裝操作可謂"五花八門",作業人員大多采取鋼絲鉗扯拔或扳手拷打等方法(圖1）,不但費時,還會對碗頭掛環和卡簧造成損壞,如用力不當還會造成瓷瓶破裂或卡簧丟失。特別是在高處作業,嚴重時使用拷打方法會造成絕緣子爆裂,不但影響施工時的工作效率,而且卡簧受拷打扯拔后有變形的可能,這就給設備帶來了一定的安全隱患。為使絕緣子鎖緊銷可以輕松順利拔出,本項目研制了一種易操作、安全性高的新型絕緣子卡簧拆裝工具,取得了良好的應用效果。

2項目研究意義和目的

2.1研制卡簧拆裝工具的意義

在配電線路建設和維護過程中,常用鋼絲鉗扯拔或扳手拷打方法將卡簧拔出。一般情況下,使用扳手敲擊M型卡簧可使卡簧敲退向卡口處,這時如用力不當卡簧會發生變形,失去原有強度:另外一種R型卡簧則需采用鋼絲鉗大力扯拔的方法進行拆卸。而在拔絕緣子鎖緊銷時,由于拔銷的空間比較小,在線路上更換絕緣子難度較大。為了提升工作效率,減少在工作過程中對材料造成的損壞,本項目研制了一種新型卡簧拆裝工具,能有效實現碗頭掛環的卡簧拆裝?？ɑ刹鹧b工具輕巧便攜、操作簡單,縮短了線路更換絕緣子串拆裝時間,降低了工作強度,提高了工作效率。

2.2研制卡簧拆裝工具的目的

新型卡簧拆裝工具的使用如圖2所示。

結合10kV線路懸式絕緣子及連接金具R型和M型卡簧原理,設計制作卡簧拆裝工具的目的如下:

（1）拆裝工具的鉗口末端預留卡簧結構所需的形狀,保障拆除后的卡簧不受破壞:使用傳統的工具進行操作時很容易卡住裙邊,使操作空間變小,如果強行進行操作很容易破壞絕緣子。

（2）個人單手操作,不受角度影響,能夠快速、便捷、省力地進行操作。

（3）精鋼材料制作,增強了工具的強度,拆除R型卡簧端時,底部有支點設計,采用杠桿原理更充分地利用了力的方向轉化。

（4）操作手柄采取防滑設計,支撐部設有與絕緣子球體金屬相適應的弧度,能夠有效防止操作時兩側走位,更適合高處作業。

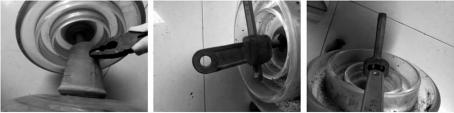

圖1鋼絲鉗扯拔和扳手拷打操作法

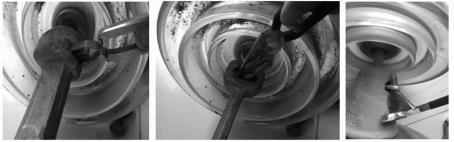

圖2新型卡簧拆裝工具的使用

3項目取得成果及創新點

3.1項目取得成果

實踐證明,該新型卡簧拆裝工具結構設計更為合理、實用性更強、外形更加美觀（圖3）,能夠有效解決R型和M型卡簧絕緣子串及連接件拆裝操作問題,而且在拆裝過程中不會對絕緣子及卡簧造成損害。在實際應用過程中,使用卡簧拆裝工具進行作業,顯著縮短了電網線路停電的時間,有助于線路快速恢復供電。卡簧拆裝工具輕巧便攜、操作簡單,縮短了線路更換絕緣子串的拆裝時間,降低了工作強度,提高了工作效率。

圖3新型卡簧拆裝工具實物圖

3.2創新點

新型卡簧拆裝工具在實際工作中能夠?qū)崿F(xiàn)快速拆除絕緣子串各個連接,達到操作快捷、省力的效果,且體積小、方便攜帶、結構簡單,更能適應高處作業。圖4為新型卡簧拆裝工具設計示意圖。

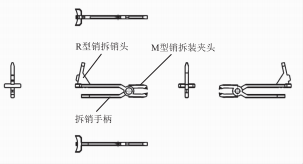

圖4新型卡簧拆裝工具設計示意圖

（1）R型銷拆銷頭:根據絕緣子外形設計弧形卡口與拆銷嘴,利用杠桿原理將R型銷撬出。

（2）M型銷拆裝夾頭:根據M型銷的外形設計夾頭卡口,卡口可夾住M型銷將其拆除與安裝。

（3）拆銷手柄:將R型銷拆銷頭與M型銷拆裝夾頭進行連接,使工具靈巧便攜[2]。

4項目應用情況

在項目實施過程中多次進行現場試驗與應用,圖5為R型和M型卡簧絕緣子串及連接件拆裝操作,試用后作業人員反映其確實能夠提高絕緣子更換速度,使用效果很好,同時也縮短了停電時間,得到了同行的一致好評。

（a）拆M型銷

（b）拆R型銷

圖5M型和R型卡簧絕緣子串及連接件拆裝操作

5項目效益分析及推廣前景

本文所述卡簧拆裝工具,因其輕巧便攜、操作簡單的特點,為高處作業提供了便利,達到了提高工作效率的目的。該工具適用于碗頭掛環卡簧及相應絕緣子片卡簧的拆裝操作,具有普遍適用性,易于推廣應用。本成果已有50套在新會局應用,提高了絕緣子更換效率及作業人員工作效率,將原來的平均施工時間由原來的20min減少到12min,縮短了8min,大大減少了人工維護成本,縮短了停電施工時間。每次停電時間減少48min（8min×6串=48min）,每年平均施工次數60次,一年停電時間就能減少48h。

6結語

本文所述新型卡簧拆裝工具是適用于拆裝10kV線路絕緣子連接限位卡簧的便捷、省力工具,達到了設計研制的預期效果,有效降低了作業風險,提高了供電可靠性。該工具可廣泛適用于全國各供電局,具有良好的推廣應用價值。
