引言

隨著全球氣候變化問題日益受到世界各國的關注,風力發電作為一種近乎零排放的發電方式進一步獲得了發展。但風力發電存在波動性、間歇性和不可控性等缺點,電網大規模接入風力發電將為電網調峰、調頻帶來巨大壓力,并且會嚴重影響系統的安全性和穩定性。針對這些問題,國網公司要求風電場可以根據電網調度部門指令控制功率輸出。因此,如何將調度指令有效轉換成風電場各風機的功率輸出指令成為一個研究重點。

經典功率控制分配方法有按比例分配、相似裕度分配、平均分配和優先級分配等,但是這些分配方法受分配原則限制,只能實現單一優化目標,無法滿足多種優化目標。例如,風電場分幾期修建,不同時期風機性能、上網電價、風機最佳工作狀態等可能各不相同,要在使得風電場獲得最大發電收益的同時,又確保風電場機組有均衡的有功調節裕度,現有的功率分配方式難以應對。

針對現有分配方式存在的不足,本文基于鴿群?jiǎn)l(fā)算法提出了一種多目標綜合優化的功率控制方法。鴿群算法在求解優化問題時具有原理簡明、算法收斂速度快、易于實現和魯棒性強等特點,適用于求解連續值域內的優化問題。

該優化算法通過模擬鴿群利用地磁、太陽、地標導航歸巢等模式,可快速實現風電場功率優化控制分配的目標。多目標功率控制分配方法首先根據功率輸出目標值制訂相應的優化目標,并將兩者組合生成多目標優化的控制指令,依據風機保護約束確定風機功率可調范圍,再將當前時刻風電場各風機功率可調范圍作為鴿群算法初始化鴿群個體坐標向量的定義域,以風機輸出指令為變量,以調度下發或本地后臺設定的功率輸出目標值作為跟蹤對象建立目標函數。

使用鴿群算法對目標函數求解得到包含多個優化目標的最優功率控制方案,使風電場在滿足多種約束條件的情況下實現多個優化目標的功率分配,解決了現有控制分配方法控制目標單一的問題,提高了功率分配的靈活性,增強了系統的可靠性,提升了風電場期望收益。

最后,利用仿真實驗,驗證了算法滿足快速、精確、多目標優化的要求。

1多目標優化風電場功率控制方法

多目標優化風電場功率控制方法大致可以分為以下5個步驟。

步驟1,根據調度或本地后臺的功率輸出目標值Ptarget設定相應的優化目標7target,優化目標7target可根據優化目標數量設定維數:

式中:7target,k代表第k個優化目標:m表示優化目標總數。

將功率輸出目標值Ptarget和優化目標Ttarget組合生成多目標優化的控制指令v:

步驟2,根據各風機當前保護約束,確定各風機可調功率范圍ulow≤u≤uup。風機可調功率保護約束包括輸出功率越限保護、功率調節速率保護和通信狀態約束。

目標函數中各風機輸出指令u和風機可調功率的上限uup、下限ulow向量為:

步驟3,根據風機可控狀態和優化目標,設定風機控制效率矩陣B,表示如下:

其中,第一行中的元素bl,i對應于第i臺風機對功率輸出目標值Ptarget的控制效率,若風機可控則設為l,風機不可控則設為0;第二行中的元素b2,i表示第i臺風機對于設定的優化目標Ttarget的優化效率,具體值依據優化目標設定;n為風機總個數。

控制效率矩陣B中對應各風機優化目標的效率b2,i是對應于m個優化目標的m維列向量:

式中:b2,k,i代表第i臺風機對于第k個優化目標7target,k的優化效率。

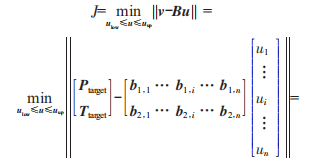

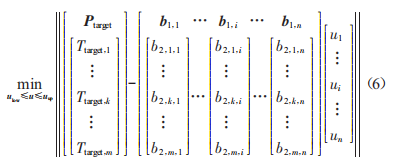

步驟4,由控制指令v、控制效率矩陣B和風機功率輸出指令u,可建立一個考慮風機約束條件并包含多個優化目標的目標函數,求解目標函數后可獲取各風機功率輸出指令u,目標函數J如下:

步驟5,利用鴿群?jiǎn)l(fā)算法求解目標函數后得到各風機功率輸出指令u。

2鴿群?jiǎn)l(fā)算求解目標函數步驟

鴿群算法通過模擬自然界中鴿子利用地球磁場、太陽位置和地標作為導航指示物搜索歸巢路的行為實現群優化。算法中鴿群先以地球磁場、太陽位置為參考建立地圖確定大致搜索方向,當鴿子找到熟悉的地標后會直接飛向目的地實現快速收斂。鴿群?jiǎn)l(fā)算法具有原理簡明、快速收斂、易于實現和魯棒性強等特點,適用于求解公式(6）中的優化問題。

Np為鴿群個體數的半數值,fit(ug）表示第g只鴿子的適應度,下面對控制分配方法的具體步驟做詳細描述。

步驟a,鴿群?jiǎn)l(fā)算法在各風機可調功率上限uup和下限ulow所確定的多維空間中初始化產生:個鴿群個體ug,g∈#l,:[,本文中產生初始個體時與傳統鴿群算法在搜索空間隨機生成個體不同,為了避免隨機生成的個體過于集中于某一點,本文初始化時產生的任意鴿群個

體相互之間距離|ug-ut|2需大于。

風機輸出功率約束上限uup和下限ulow所確定的多維空間是與風電場風機數量相同的n維空間:（(ul,low,ul,up）…(ui,low,ui,up）…(un,low,un,up）}。

ug=(ug,l…ug,i…ug,n）T表示第g只鴿子當前位置,算法初始化時以各臺風機可調輸出功率的上邊界ui,up和下邊界ui,low為定義域隨機生成一個值作為ug,i的值,隨機生

成速度向量Vg=(|●g,l…|●g,i…|●g,n）T,|●g,i∈#0,[,為速度上限。

步驟b,將鴿群?jiǎn)l(fā)算法中的搜索個體ug依次代入到目標函數J中計算個體適應度f(wàn)it(ug）并進行排序,若本次迭代中的最優個體ubestk對應的適應度值比公告牌中記錄的更優秀,則記錄本次迭代中的最優個體ubestk和對應的適應度值fit(ubestk）,更新公告牌上最優個體ubest和最優適應度f(wàn)it(ubest）。

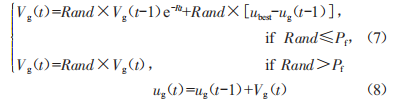

步驟c,當?shù)螖?shù)Niter≤Nnextstage時,鴿群按式(7）(8）搜索移動,鴿群中的個體以速度Vg按一定概率Pf向當前適應度最好的個體.best聚集,并返回步驟b:

式中:R為鴿群搜索時的地圖因子:Rand為一個取值范圍為[0,1]的隨機數:1為迭代次數。

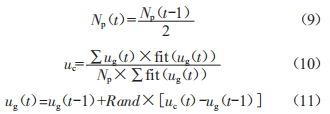

步驟d,如果迭代次數Niter>Nnextstage,則鴿群按照適應度排序只保留最優秀的前Np個個體,并計算這些個體的中心位置,鴿群向中心位置移動飛向目的地:

步驟e,如果迭代次數Niter或迭代誤差滿足迭代停止條件,則算法搜索結束并將公告牌中最優個體.best作為各風機功率輸出指令L,否則轉入步驟b。

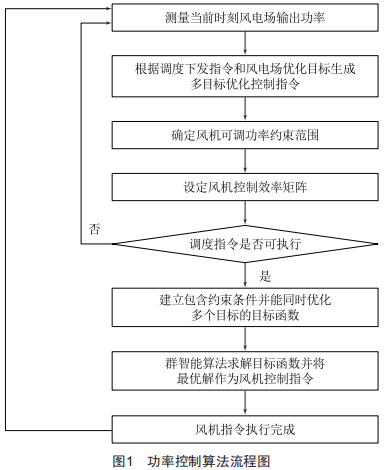

功率控制算法流程圖如圖1所示。

3仿真分析

為驗證基于鴿群?jiǎn)l(fā)算法的帶約束多目標風電場功率控制優化方法的有效性,利用某一風電場模型進行仿真。

該風電場分三期建設,有兩種風機,共25臺,總裝機容量75Mw,調控時希望能獲得最大發電收益,同時同期風機有相同裕度發電。

鴿群?jiǎn)l(fā)算法:鴿群個體地圖因子R取0.2,鴿群個

體數目為256,Nnextstage為100,速度上限為0.2倍風機容量,迭代停止要求為跟蹤誤差小于stoperror=2%或循環迭代1500次。

仿真開始時,設定階躍功率控制指令由0變?yōu)?0Mw。

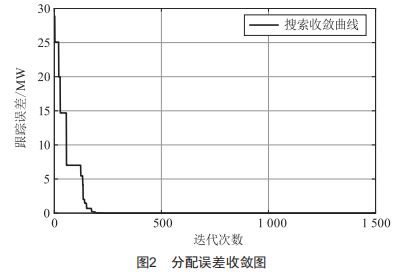

由圖2可發現本功率分配算法的分配誤差快速收斂,算法迭代搜索200次左右即收斂至0。

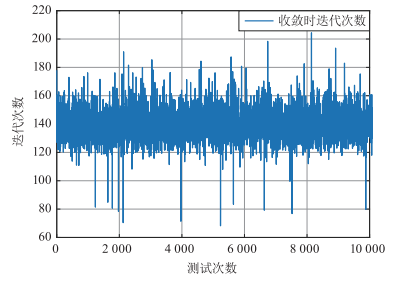

圖3中對該案例重復分配10000次,發現絕大多數情況下滿足跟蹤誤差迭代結束條件時算法迭代次數都在100～180次以內,迭代次數最多時也未超過220次。上述結果證明,本文所提功率控制分配算法可滿足快速、精確、多目標優化的要求。

圖3算法迭代次數圖

4結語

本文基于鴿群?jiǎn)l(fā)算法研究了風電場功率多目標優化控制方法,該方法針對風電場功率分配問題的特性,對鴿群?jiǎn)l(fā)算法種群初始化方式作出了改進并將其運用到風電場功率控制分配中,實現了風電場多目標優化功率控制分配的目的,既可滿足風機保護約束如輸出功率越限保護、功率調節速率保護和通信狀態約束等,又可改善風電場功率分配效果。該技術有助于提升企業的運維水平及生產效率,增強企業的市場競爭力。此外,從整個新能源發電產業來看,該技術能夠提升風電場的可控性,有利于促進風電產業的發展,進而為降低碳排放,減少環境污染作出貢獻。
