引言

物聯網(InternetofThings,IoT）在電力系統中的應用涉及多個方面,從發電環節、輸電環節、變電環節、配電環節、調度環節到用電環節,均有不同形式的物聯網應用。

對于電力系統而言,由于系統規模龐大,所涉及物聯網設備種類與工作模式眾多,所應用到的物聯網協議也因此而種類繁多,因此應用于電力系統管理與監控的物聯網系統將會面臨對不同物聯網設備進行控制并實現信息傳遞,以及多種不同物聯網協議的融合問題。

1電力系統中物聯網應用分析

1.1電力系統中物聯網的基本構成

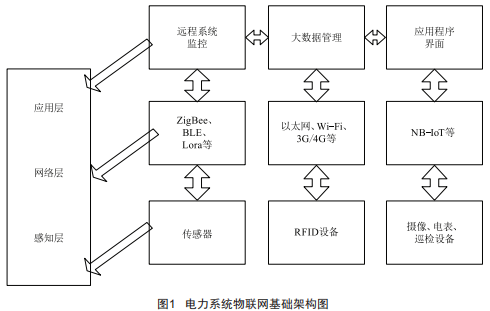

物聯網的架構可分為三個基本層次,分別是感知層、網絡層和應用層。在每一個基本層次中,均有適用于不同設備的物聯網通信協議,用以提供對相應設備的物聯網支持。應用于電力系統的物聯網系統,可以據圖1所示的基本結構來實現系統的設計。

如圖所示,在系統的底層,將應用到多種不同的硬件設備,每個不同的硬件設備可能涉及不同的空中接口協議和數據采集方法,如UHFRFID所使用的EPCG1oba1GEN2、電表設備所使用的NB-IoT等。

底層設備通過種類繁多的數據提取方式獲取數據,并將數據傳送至網絡層,網絡層通過各種不同的接入方式與后臺進行連接,實現對各種應用程序的支持。

1.2電力系統中物聯網設備及其工作協議

電力系統中的業務從源頭的生產到終端用戶的收費,所涉及的業務流程主要包括發電、輸電、變電、配電、調度、用電等環節。

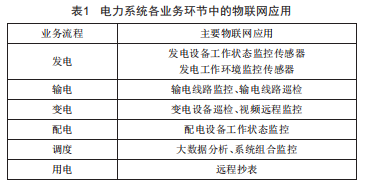

各環節所涉及的主要物聯網應用如表1所示。

電力系統中的物聯網設備可根據其工作模式及功能劃分為以下4個大類:RFID設備、各類傳感器、監控?cái)z像頭和遠程抄表系統。其中RFID設備以HF頻段和UHF頻段為主,RFID閱讀器與標簽之間使用特定的空中接口協議,如Iso15693或EPCGEN2,RFID閱讀器完成前端的RFID標簽信息采集之后,可通過有線或無線的方式將相關信息送至后臺。

典型的有線方式包括UsART串口、Ethernet網絡接口,典型的無線方式包括wi-Fi、藍牙、4G等。

物聯網中傳感器的特點是數量眾多、功耗低、分布分散,因此對于物聯網傳感器而言,多采用BLE或ZigBee的方式實現局部組網,然后通過組網中的節點取回各傳感器的數據,再集中送回后臺。

監控?cái)z像頭的特點是數據量大,對數據傳輸速率要求高,因此多采用有線或4G等支持大速率數據傳輸?shù)姆椒▽?shí)現數據向后臺的傳送。遠程抄表系統是NB-IoT的典型應用,業界已有成功的應用案例。

1.3電力系統中物聯網應用層各協議對比

針對不同的物聯網應用場合和物聯網的應用設備狀況,當前廣泛采用的物聯網應用層協議主要包括CoAP(ConstrainedApp1icationProtoco1,受限應用協議）、MoTT(MessageoueuingTe1emetryTransport,消息隊列遙測傳輸）、DDs(DataDistributionserviceforRea1-Timesystems,面向?qū)崟r(shí)系統的數據分布服務）、AMoP(AdvancedMessageoueuingProtoco1,先進消息隊列協議）、XMPP.
