引言

風力發電作為重要的可再生清潔能源之一,在能源替代與節能減排的低碳電力發展中扮演著重要的角色。風速具有概率隨機性和參數模糊性的多重不確定性特征,風電并網后其隨機模糊的注入功率將會影響電力系統潮流分布與調度決策,因此研究風電并網后的電力系統安全穩定運行問題具有一定的意義。

本文詳細分析了隨機模糊最優潮流的計算原理和計算方法,并對隨機模糊最優潮流在電力系統中的應用進行了分析。

1隨機潮流分析

在分析隨機模糊最優潮流之前,首先需要對隨機潮流進行分析。風電出力的隨機性在風電消納優化調度模型中主要體現在目標函數和約束條件中,需先求解出系統節點電壓和支路潮流的概率密度函數,進而計算出狀態變量處于越限區間的概率和期望值,從而計算出電網企業承擔的風險成本。目標函數中含有節點電壓和支路潮流的概率密度函數,也需要通過隨機潮流計算才能得出相應的概率密度函數。

采用隨機潮流理論處理風電出力的隨機性,隨機潮流的求解方法有近似法、模擬法和解析法。近似法以點估計法為代表,求解速度較快,但對大規模系統的實用性較低。模擬法的求解速度和效率較低,制約了其發展應用。解析法的求解速度較快,獲得了廣泛應用。解析法中的半不變量法通過將隨機變量的卷積運算轉化為半不變量的代數運算,并根據待求隨機變量的各階矩信息和半不變量的齊次性、可加性,采用Gram-Charlier級數擬合獲得狀態變量的概率密度函數,可極大地降低計算量。本文的隨機潮流算法采用半不變量和Gram-Charlier級數擬合法。首先需要對潮流方程進行線性化處理,系統的節點功率方程和支路潮流方程如下式所示:

式中,s為節點的有功和無功注入功率向量:x為節點電壓向量(包括電壓幅值和相角）:Z為支路潮流向量:f為節點功率方程:g為支路潮流方程。

對于節點注入功率的變化,本文主要考慮風電出力和負荷兩種隨機變化因素。為此,首先需計算出負荷和風電出力的各階半不變量。對于連續性隨機變量x,其r（r≥0）階中心矩定義為:

式中,f(x）和μ分別為隨機變量x的概率密度函數和期望值。

求取半不變量及Gram-Charlier級數的基本步驟如下:

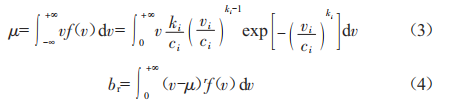

由風速概率分布函數,根據式（1）和式（2）可求出風速的各階中心矩:

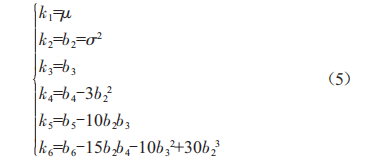

根據式（4）可由風速的各階中心矩求出風速的各階半不變量:

之后由風機有功出力方程式和0w,t=Pw,ttan。（風機采用恒功率因數控制）,并根據半不變量的可加性和齊次性,可以得到風電有功出力和無功出力的各階半不變量。

2隨機模糊最優潮流

風電并入電力系統之后,系統潮流具有一定的隨機性,對于隨機性的模擬可以采用概率分布或者模糊數學的方法,若采用概率隨機分布進行模擬,則為隨機最優潮流,若采用模糊數學的方法進行分析,則為隨機模糊最優潮流。若隨機模糊最優潮流算法中考慮時變性,則還可以進行動態潮流的計算。首先分析動態隨機最優潮流,動態隨機最優潮流是一種能處理輸入變量概率分布隨時間變化的隨機最優潮流算法,能很好地處理風電出力的動態性和隨機性。其中動態最優潮流算法采用預測校正內點法求解,隨機潮流算法采用半不變量和Gram-Charlier級數擬合法。對于動態最優潮流,可以采用預測校正內點法進行計算。對于具有N個節點、m個等式約束和r個不等式約束的電力系統,其最優潮流的一般非線性模型可表示為:

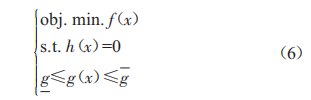

式中,f（x）為非線性目標函數:億=[億1（x）,…,億m（x）]T為等式約束條件:g（x）=[g1（x）,…,gr（x）]T為不等式約束條件:g=[g1,…,gr]T為不等式約束允許下限:g=[g1,…,gr]T為不等式約束允許上限。

對于上述模型,首先需要通過引入松弛變量將不等式約束轉化為等式約束:

式中,松弛變量u=[u1,…ur]T和l=[ll,…,lr]T應滿足.>0和l>0的條件。

預測校正內點法的計算流程圖如圖1所示。

以上是采用預測校正內點法來計算最優潮流的。對于動態最優潮流的求解,需將研究所取的時間尺度劃分為若干個時段,分別求解。考慮風電并網的調度研究中通常以隨機性或模糊性模型描述風電出力的不確定性,其中以隨機性模型居多。然而,盡管普遍認為風速服從weibu11分布,受統計數據所限,其分布參數具有認識意義上的模糊性,因而風速具有隨機模糊多重不確定性特征,采用隨機模糊不確定模型描述風電出力更加科學準確。風電的典型出力曲線如圖2所示。

風電并網后其多重不確定注入功率對電力系統潮流分布、電壓穩定等方面產生不利影響,從而影響電網調度決策。有學者在優化調度問題中考慮風電隨機模糊多重不確定性特征,卻是建立在機組組合框架下的研究,且屬于不確定性分析研究。在風電隨機模糊不確定注入電力系統背景下研究多目標動態最優潮流(oPF）問題,獲取滿足一定置信水平機會約束的日前調度方案,對含風電電力系統的日前調度計劃制定有關鍵意義。

3隨機模糊最優潮流的應用

首先以日前優化調度視角,研究兼顧經濟一低碳一降損目標的含風電電力系統多目標動態最優潮流問題,通過基于快速非支配排序遺傳算法與最大滿意度決策的混合多目標動態優化方法求解。然后,考慮風速概率分布隨機性和其參數擬合模糊性的多重不確定性,提出基于隨機模糊機會約束規劃的含風電場電力系統多目標動態隨機模糊最優潮流模型,對應研究基于隨機模糊模擬、NsGA二Ⅱ?qū)?yōu)和模糊最大滿意度決策結合的隨機模糊機會約束規劃算法。

在氣候變化及化石能源短缺背景下,綜合考慮經濟、低碳等多目標的電力系統日前優化調度是推進低碳電力發展的重要內容。oPF可在滿足電力系統節點功率平衡、電壓安全及支路潮流傳輸約束下通過調節可控變量實現特定目標的最優化,因而多目標oPF是研究電力系統決策調度的重要分析方法。然而,日前調度計劃問題不同于傳統單個時間斷面上的最優潮流,其優化視角為多時段耦合構成的整個調度周期,因而該問題是傳統oPF在時間維度上的拓展。風電作為環境友好型發電方式,其并網后注入功率的波動性及反調峰特性會影響電網的功率供需平衡、潮流分布、節點電壓等及安全穩定運行狀態,從而對電力系統的傳統調度手段如常規火電機組有功輸出等的調節能力提出了更高的要求,這種影響隨著風電滲透率的增加而愈加凸顯。研究風電日預測出力曲線下的含風電電力系統多目標動態oPF,為實現清潔能源高效利用,引入需求響應以消納風電和實現更好的調節效果奠定了基礎。

4結語

風電并入電網之后對系統中的潮流分布具有較大的影響,需要采用數學方法模擬風電出力的隨機性。本文分析的含風電電力系統隨機模糊最優潮流在實際應用中具有較好的效果,可以很好地模擬出風電并網之后的系統潮流分布,對于提高風電的并網規模具有一定的價值。
