基于光氫儲的多能互補系統研究

時間：2022-03-22 02:21:29

關鍵字：多能互補光氫儲模型

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]摘要:考慮到光伏發電出力隨機性大、波動較強等問題,提出了含制氫系統與儲能單元的多能互補系統。該多能互補系統包含光伏發電、電解槽、氫燃料電池、鋰電池等模塊,不僅可以平抑直流母線電壓波動,還可以平滑并網功率。最后,通過PsCAD/EMTDC仿真驗證了該系統的有效性。

引言

目前大部分能源系統都是獨立設計和規劃的,相互間沒有協調控制,因此,由不同能源設備互聯的系統成為提高能源利用率的方案之一。國內外已有學者進行了很多基于光氫儲的并網系統建模與協調控制研究。文獻將電解槽和蓄電池儲能接入并網系統,實現光伏發電系統平穩輸出;文獻提出了由光伏發電、燃料電池、蓄電池及超級電容器組成的混合并網系統,可保證對負荷的不間斷供電;文獻采用電解槽和燃料電池結合的方法,解決了光伏功率波動性較大的問題;文獻提出了由光伏發電/風力發電/燃料電池構成的混合系統,解決了不同能源間的優化運行及協調控制問題。綜上所述,國內外對光氫混合系統的建模與控制研究還處在初級階段,有待深入研究。

本文建立了光伏電池、電解槽、燃料電池、鋰電池耦合于直流母線的混合發電系統模型,并搭建了相應的DC/DC變流器模型,通過仿真結果驗證了所提多能互補系統的有效性。

1系統的數學建模

1.1光伏發電系統

光伏陣列及并網逆變器單元通過升壓變接入大電網,大量的光伏組件串并聯組成了光伏陣列。光伏電池的等效電路方程:

光伏陣列的數學模型公式:

式中,Ipv,cell、Ipv為光生電流;Io,cell、Io為飽和電流;g為電子電荷;a為二極管理想常數;k為波爾茲曼常數;N為PN結的溫度;Ut為光伏電池的輸出電壓,Ut=NskN/g,us為串聯光伏電池數目;Rs是等效串聯電阻;Rp是等效并聯電阻。

1.2電解槽模型EL電壓方程:

式中,.cell為電解槽電壓;.0為可逆的電池電壓;r1、r2為電解液歐姆電阻;Nel為電解液溫度;A是電極的面積;.el為EL電壓;iel為電解液產生的電流;s1、s2、s3、11、12、13是電極過電壓參數;Nel為電解槽數量。

1.3燃料電池模型

單個燃料電池電壓方程:

單個燃料電堆電壓方程:

式中,Enerst為熱力學電動勢;Vact為活化過電壓;Vohm為歐姆過電壓;Vconc為濃差過電壓;Nfc為單體串聯數量。

2混合系統控制策略

2.1光伏發電控制模塊

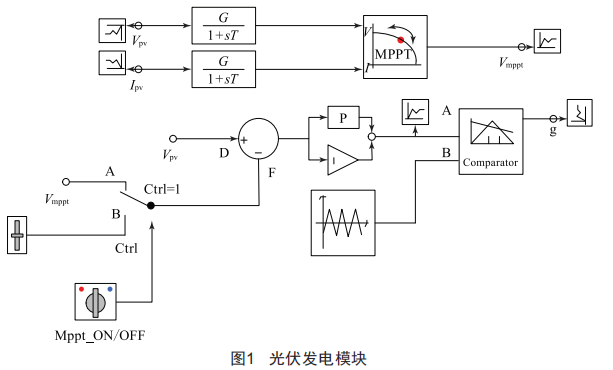

如圖1所示,光伏發電模塊采用電壓閉環控制,其中光伏輸出電流7pv由端電壓Vpv決定;Vmppt為產生最大功率所需要的端電壓;D為BOOsT變換器的控制信號。

2.2電解槽控制模塊

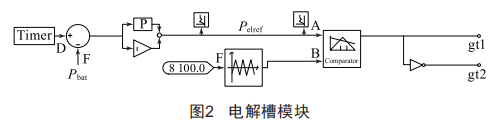

如圖2所示,EL模塊采用電流閉環控制,Pelref為功率參考值,與實際功率Pbat進行比較,Pbat與定時器控制信號有關,D為BUCK變換器的控制信號。

2.3燃料電池控制模塊

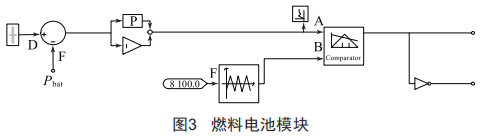

如圖3所示,FC模塊采用電流閉環控制,根據HYs能量管理中心產生的參考功率Pfcref除以FC端電壓Ufc產生電流參考值ifcref,控制信號D是由ifcref與ifc兩者的誤差通過PI控制器產生的。

將上述光伏發電、電解槽制氫、氫燃料電池儲能等模塊并聯接入直流母線,再通過逆變器接入交流電網,并通過控制DC-DC變換器實現充換電轉換,逆變器控制直流母線電壓穩定來實現整個系統協調運行。

3仿真結果分析

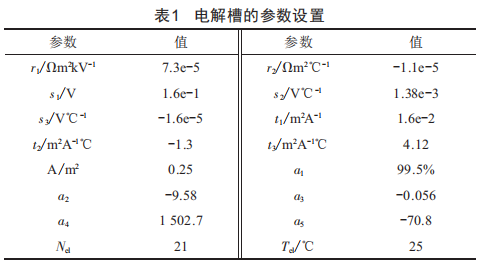

根據上述建立的多能互補系統數學模型和控制策略,在PsCAD/EMTDC軟件中搭建光伏/制氫/氫燃料電池/鋰電池儲能混合并網系統,系統主要參數如表1所示。

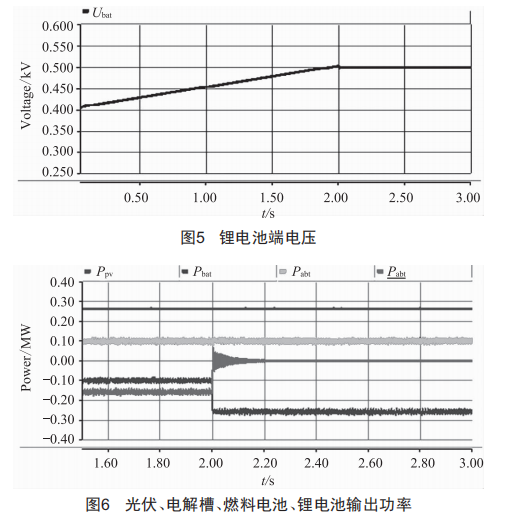

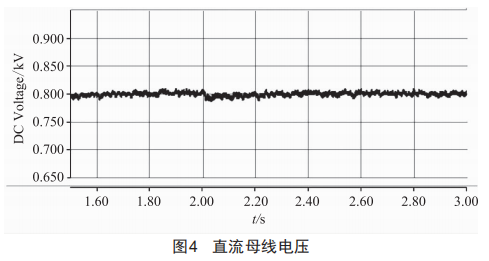

仿真工況:PV出力(Ppv=0.26Mw）和燃料電池(Pfc=0.1Mw）總需求大于網側負荷需求(Pg=0.1Mw）與EL消納功率(Pel=0.1Mw）之和,此時系統所剩有功功率總和為Pbus=Ppv＋Pfc-Pg-Pel=0.16Mw,LIB快速動作,吸收系統的剩余有功功率Pbus,LIB處于充電狀態,此時,LIB吸收系統剩余的有功功率為Plib=Pbus,隨著LIB充電時間的增加,其端電壓Ulib(0.4kV）不斷升高,在仿真運行到2s時刻達到最大值,Ulib=Ulibmax(0.5kV）,LIB退出運行,此時,EL消納系統功率增加為Pel=Ppv＋Pfc-Pg=0.T+Mw。仿真結果如圖4～6所示。
