2022年3月22日，鼎陽科技發布了國內第一款擁有2GHz帶寬的8通道緊湊型示波器SDS6000L和測量頻率高達26.5GHz的高端矢量網絡分析儀SNA5000A。SDS6000L的發布填補了國產8通道示波器的空白;SNA5000A的發布則標志著鼎陽科技成為國內主要競爭對手中唯一一個同時擁有行業四大主力產品(數字示波器、信號發生器、頻譜分析儀和矢量網絡分析儀)并且四大主力產品全線進入高端領域的廠商。

SDS6000L：國內第一款 2 GHz帶寬、8 通道的緊湊型示波器

SDS6000L系列緊湊型示波器擁有500MHz、1GHz、2GHz帶寬型號，支持4/8通道，ADC分辨率可選10bit/12bit，實時采樣率高達10GSa/s，存儲深度可達500Mpts/通道，擁有優異的本底噪聲性能和垂直測量精度。單臺最多提供8個模擬通道和16個數字通道，通過同步機觸發多臺設備，最多支持?jǐn)U展至512 個模擬通道。上位機通過千兆網口訪問設備，支持二次開發以靈活匹配用戶的定制化應用。機器尺寸最小僅為1U，滿足工業自動化測試，多通道數據采集，高能物理，機器診斷和材料研究應用等多種測試場景。

1、12-bit高分辨率，滿足更高精度的測試需求

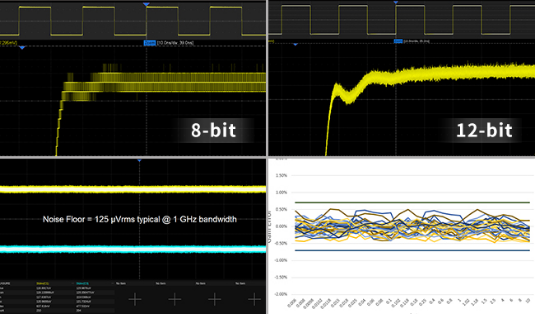

高分辨率示波器能有效提高信號測量精度。傳統8-bit分辨率示波器的量化等級為256，而12-bit分辨率的量化等級為4096，這意味著測量電壓為1V的信號，12-bit下可測得的最小信號幅度為1/4096V，而8-bit只有1/256V。12-bit分辨率可達到傳統8-bit的16倍，這將信號的測量精度提升了一個量級。

高分辨率示波器對本身的底噪要求極高，否則小信號很容易淹沒在噪聲之中。SDS6000L的底噪值僅為153μVrms，其直流增益精度可達±0.5%，能讓12-bit ADC充分發揮性能，使用戶能觀察到更多波形細節。

2、優異性能，高保真信號捕獲與細節體現

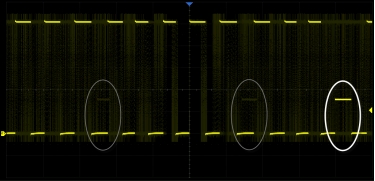

SDS6000L系列在機身小巧的同時也保持了優異的性能：帶寬最高可達2GHz，可測量上升時間更短的信號;最高10GSa/s采樣率，能更準確地捕獲波形數據，而最大500 Mpts/通道的深存儲，使用戶能夠使用更高的采樣率捕獲更長時間的信號，然后快速放大需要關注的區域，做到整體與細節的兼顧;采用鼎陽創新的SPO技術，擁有最達750 000 幀/秒(Sequence 模式)的波形捕獲率，能輕松捕獲到低概率異常事件。

3、緊湊型設計，助力機器診斷和自動化測試

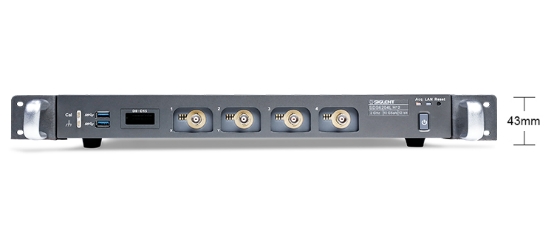

SDS6000L緊湊型示波器設計精巧，其4通道型號機身厚度僅為43mm，占用1U的空間，區別于傳統的需要占據7U的臺式示波器，其薄型的設計，能夠極大地節省空間，為機器診斷和自動化測試場景提供了更優選擇。8通道示波器采用2U封裝，最大可擴展至512模擬通道，極大地提高了通道密度。在機器診斷和自動化測試領域，大多數工程師和研究人員更青睞擁有足夠性能和通道數的高性價比數據采集解決方案，而SDS6000L系列緊湊型示波器以及其搭建的多通道高速數據采集系統，完美地滿足了這一訴求。

4、靈活組網，最高支持512通道高速數據采集系統

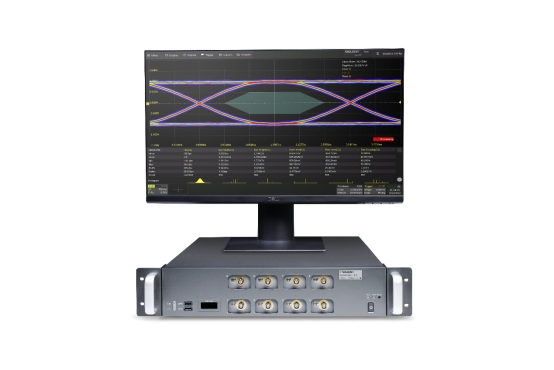

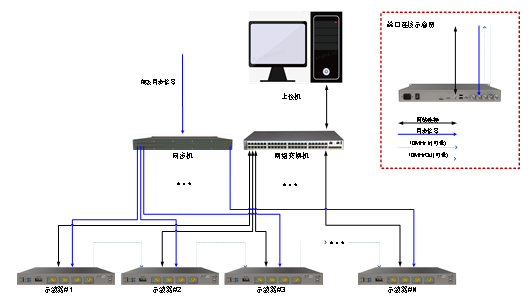

(靈活的SDS6000L-MC多通道采集系統)

SDS6000L外形設計精巧，體積緊湊，僅有1U高，能夠組建靈活的多通道采集系統，用更小的空間獲取更大的測量范圍，即通過同步機觸發多臺(最多64臺)示波器同步采集，最多支持?jǐn)U展至512個模擬通道;可通過外接顯示器和鼠標實現人機交互，也可通過網口連接上位機，通過WebServer 或二次開發上位機軟件實現對儀器的遠程操控，使用靈活，非常適用從實驗室到生產中的多種應用場景。

SNA5000A高端矢量網絡分析儀：測量頻率高達26.5GHz

SNA5000A系列高端矢量網絡分析儀測量頻率范圍寬至 100 kHz-26.5 GHz，可廣泛應用于通信、航空航天、半導體等領域。

1、低噪聲，高動態范圍

系統動態范圍是VNA一個非常重要的指標，它是VNA源的最大輸出功率與測試端口本底噪聲的差值。SNA5000A擁有最大125 dB的動態范圍，可適用于對動態范圍要求比較高的測試場景，比如同時測量濾波器的通帶和帶外抑制性能。

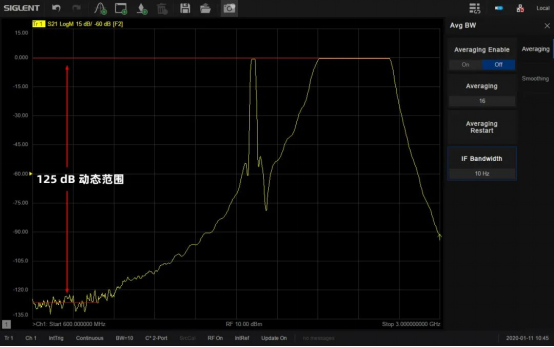

SNA5000A具有125dB極高動態范圍

2、先進的外觀設計及多樣化的顯示

不管是在研發還是在現代化的生產線，區別于傳統笨重的矢量網絡分析儀，SNA5000A超前的外觀設計都能為工程師或者產線節省大量的桌面空間。

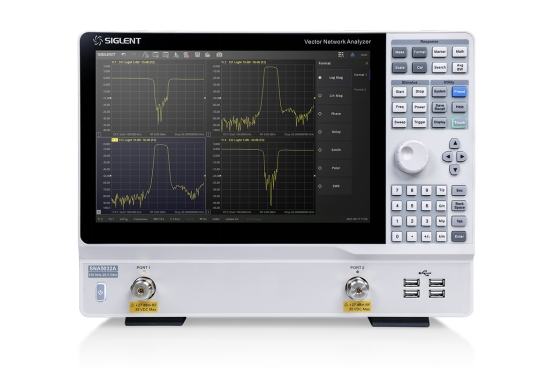

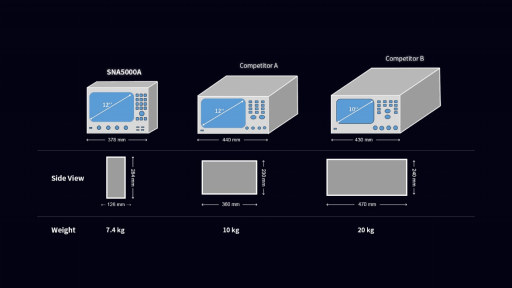

SNA5000A體積小且重量輕，節省大量桌面空間

除開外觀設計，其先進的用戶界面，配合上12.1英寸超大觸摸屏與外接的鼠標和鍵盤，讓工程師能更快的添加或刪除窗口，通道和跡線。

SNA5000A支持在多個窗口下，添加多條跡線進行S參數測量。并且測量結果，可以多種數據格式顯示，如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被測物的傳輸系數，反射系數，駐波比，阻抗匹配，相位，延時等參數。

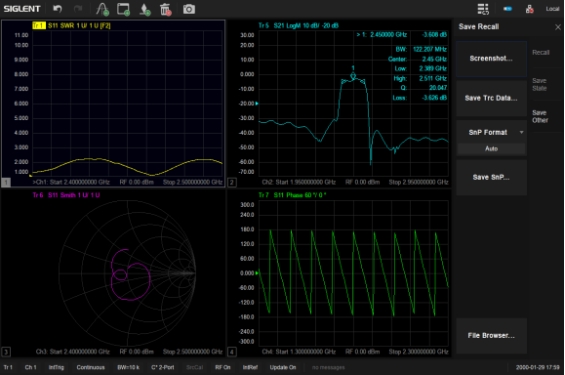

SNA5000A 支持多種顯示格式

3、時域分析功能及眼圖功能

在微波射頻領域，如何有效消除有害的測試夾具效應是一大挑戰。比如在對SMD器件進行測試時需要特定的測試夾具實現測試儀器測試端與器件輸入端的轉接，導致測試結果中包含了測試夾具的特性。目前SNA5000A系列提供的去除測試夾具影響的方法主要有：端口延伸，端口匹配，端口阻抗轉換，去嵌入，適配器移除等。

另外，SNA5000A系列還支持TDR時域反射計測量功能，可在時域?qū)鬏斁€的特征阻抗，時延等參數進行分析。

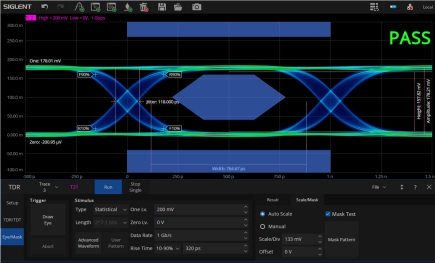

眼圖可以反映信號鏈路上傳輸?shù)臄?shù)字信號的整體特征，從中觀察出碼間串?dāng)_和噪聲的影響，進而估計系統的優劣程度。因此，眼圖分析是高速系統信號完整性分析的核心。SNA5000A搭載了眼圖功能，為需要對高速信號進行時域分析的客戶節省了大量成本和時間。

4、校準件

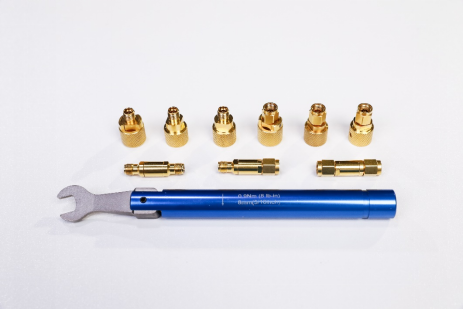

校準是VNA進行可靠測量前必須進行的步驟。此次與SNA5000A同步發布的還有全新的F604TY機械校準件。接口類型為3.5mm 公頭和母頭，頻率范圍0 ~ 27 GHz?？蓾M足全系列鼎陽矢量網絡分析儀的校準需求。
