自 2002 年以來，TI 電源管理產品文件夾中的 WEBENCH® Designer 面板在幫助系統設計人員一鍵啟動 WEBENCH Power Designer 方面發揮了重要作用，從而根據我們的要求創建優化的設計。

2010 年，新面板具有 WEBENCH 優化器旋鈕，可根據面板中的默認條件預覽五個優化的解決方案。今年，新的 WEBENCH 設計面板在支持 WEBENCH 的電壓調節器產品文件夾中提供了完整 WEBENCH 設計的完整預覽。

此面板允許我們通過在啟動完整版 Power Designer 之前重新計算和優化我們的設計，立即動態交互和自定義 WEBENCH 設計。圖 1 顯示了電路計算器的彈出式顯示，而圖 2 是 WEBENCH Power Designer 提供的一些功能的快照。

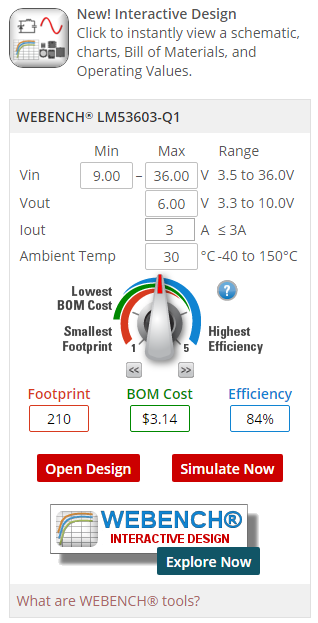

圖 1：Interactive Design 產品文件夾面板

這個新面板可幫助我們快速?zèng)Q定符合我們的規格的設計，從而縮短研究設計和零件的時間。在幾秒鐘內創建一個滿足我們要求的完整電源設計，并將其與相同約束條件下的類似設計進行比較。盡管產品文件夾已經顯示了類似零件的參數比較，但它只比較了這些零件的范圍，并不能讓我們很好地了解它們將如何影響我們的最終設計。Interactive Design 中的比較功能允許我們瀏覽符合我們相同要求的相似設計，并將兩個部分與兩個完整設計進行比較。輕松查看系列之間的相似性，并按最低成本、最少組件或最小占地面積對相似設計進行分類。我們還可以查看原理圖、材料清單 (BOM)、

通過單擊頂部的交互設計圖標或立即探索按鈕打開產品文件夾中的交互設計窗口。這將立即啟動一個彈出窗口并根據面板中輸入的要求創建一個完整的 WEBENCH 設計。

圖2：交互設計產品文件夾設計創建

創建設計后，我們可以通過單擊圖 2 中面板左側的圖標來瀏覽原理圖、操作圖表、BOM 和操作值。我們還可以重新計算設計輸入或優化頂部的設計的面板。

通過查看原理圖，我們可以快速了解設計的復雜性。要放大或編輯原理圖中的組件，請單擊查看/編輯原理圖以在 WEBENCH 電源設計器的完整版中啟動相同的設計。圖表視圖顯示給定輸出電流在 V IN min 和 V IN max之間的三個電壓電平下的效率和占空比工作圖表。BOM 視圖顯示每個組件的組件、制造商、封裝和屬性的列表。要換出設計的任何元素，請單擊查看/編輯 BOM 啟動完整版的 WEBENCH Designer。Op Val（操作值）視圖顯示最重要的操作值；但是，要查看更多信息，請打開完整版的 WEBENCH 工具以訪問其他操作值或使用 Power Designer 的任何高級功能。

Op Val 選項卡下方是 Compare 選項卡。比較是最近添加到交互式設計工具中的一項新功能，它使用 WEBENCH Power Visualizer 邏輯來生成符合設計輸入部分要求的類似解決方案的分頁列表。

圖 3 中的比較表將當前解決方案與我們可以在 WEBENCH 工具中創建的類似解決方案進行比較。在表格上方的文本框中按部件號過濾表格，然后單擊任何列標題以按最大輸出電流、解決方案效率、總解決方案占位面積、BOM 成本和 BOM 計數對解決方案進行排序。

圖 3：交互設計比較表

找到要與當前解決方案進行比較的解決方案后，單擊表中部件號旁邊的比較。這將直接在當前解決方案旁邊動態創建第二個完整的 WEBENCH 結果。

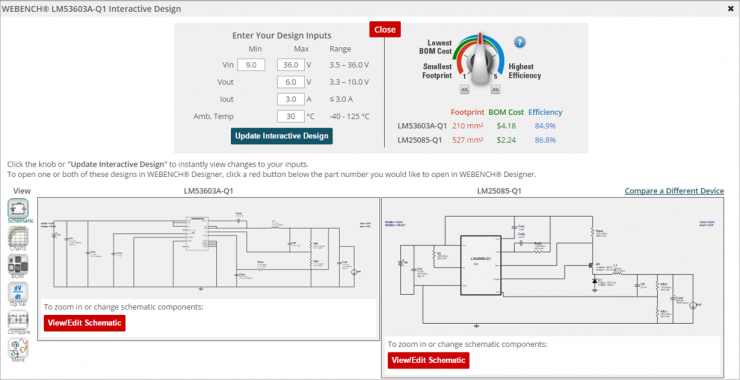

圖 4：交互式設計比較器

圖 4 顯示了交互式設計比較器的示意圖。比較器可讓我們立即并排比較兩個完整 WEBENCH 設計的復雜性和目標值。我們還可以在一個屏幕中并排查看兩種解決方案的原理圖、操作圖表、BOM 清單和操作值。我們可以重新計算設計輸入或同時優化兩個設計。每個解決方案的每個選項卡底部的紅色按鈕將啟動 WEBENCH 電源設計器的完整版本以供進一步探索。

如果我們只知道 TI 部件的名稱，比較功能可以向我們介紹更新的部件和可能更優化的解決方案。對于從未使用過 WEBENCH 工具的人來說，此功能只是對 WEBENCH 設計工具的全部功能的一個非常小的介紹。
