引言

步進電機動態響應快,啟停及反轉等工作狀態轉換方便,自身結構決定了電機步距角的大小和精度,電機無累積誤差[1-2]。為了對某相機的調焦機構進行控制,特設計了基于步進電機的位置控制系統,該系統采用貴州航天林泉電機自制的57步進電機和自制的107控制器。本文對步進電機在調試過程中空載運行頻率異常的問題進行了分析,分析過程中對故障進行了定位,明確了故障機理,并對故障提出了改進措施。通過試驗驗證,證實所提故障分析和處理方法可行,該問題具有普遍性,其解決方法對類似問題具有重要參考意義。

1故障分析與定位

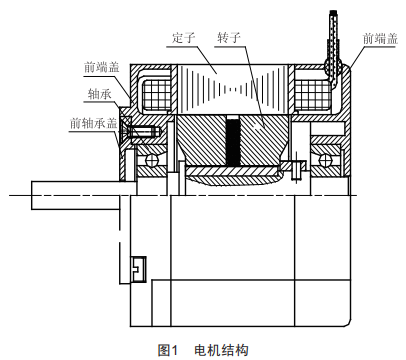

步進電機主要由定子、轉子、前后端蓋、軸承等組成,如圖1所示。定子包括定子鐵芯、繞組和絕緣材料:轉子由轉子鐵芯、永磁體、軸和擋圈組成,其中電機轉子有兩段磁極。

根據電機空載頻率低的現象（要求大于400Hz,實測為150Hz）,從設計和實際操作中對電機空載運行頻率低的現象進行了分析。通過建立故障樹方式,逐一排查可能造成故障的原因?？紤]到如果電機轉子壓裝轉子磁極1、2后,轉子磁極1的齒中心不能對應轉子磁極2的槽中心,會使電機輸出轉矩有規律下降,最終輸出轉矩能力不足,造成系統失步,導致電機發生空載頻率異常故障。

將4臺步進電機進行拆卸檢修,把正常運行的3電機轉子與故障電機進行交換,重新裝配,調試,發現故障電機能正常運行,而3電機出現空載運行異?，F(xiàn)象,確定是轉子有問題:再進一步對轉子進行分析,發現是轉子磁極裝配出錯。電機的轉子磁極1要求齒對磁極2槽中心,實測是磁極1齒對磁極2齒中心,不滿足齒槽相對原則。

通過對電機空載頻率異常故障進一步分析,認為加工人員在加工完成轉子磁極1、2后提交下一道工序時,轉子磁極1、2位置對調,同時在后續刻字工序及轉子裝配工序中工藝規程未要求對轉子磁極1、2的正確性進行復檢,從而使轉子裝配后轉子磁極1、2外圓上齒對齒,槽對槽,不滿足設計要求的齒對槽,是導致故障電機出現空載頻率異常的原因。

2故障機理

步進電機的定子采用偶數磁極,每個磁極上有小齒及線圈:電流輸入線圈在定子上產生旋轉磁場:大極上的小齒與轉子進行能量轉換,使轉子步進式旋轉。因?yàn)檗D(zhuǎn)子磁極1和轉子磁極2裝配錯誤,定子大極上的小齒與轉子在進行能量轉換時,若轉子壓裝轉子磁極1、2后,轉子磁極1的齒中心不能對應轉子磁極2的槽中心,會使電機輸出轉矩有規律下降,最終導致輸出轉矩能力不足:系統工作受影響,系統無法獲得所需轉矩,在一次通電狀態下,轉子軸向轉矩小,轉子運轉異常[3]。

3試驗結果與分析

為驗證步進電機空載運行頻率異常故障分析和處理方法的可行性,重新投產轉子軸、轉子磁極1、轉子磁極2、鍵、襯套及銷,并按轉子磁極1和轉子磁極2齒槽相對裝配,結合電機所需試驗環境,特將試驗地址選為干濕度為40%～70%,溫度為20℃的空調房。圖2為步進電機重裝后進行試驗的現場圖。本次測試采用自行研制的107控制器,電源、電機試驗工裝等測試設備。

圖2步進電機試驗現場圖

試驗的主要技術參數:驅動器設置電流開環檔位,功率電源電壓為4.5VDC,在100Hz下空載運行2min后,逐漸增加脈沖頻率,直至電機失步,該頻率即為最高運行頻率。

試驗結果如表1所示。由表1可知,空載運行頻率實測值均大于400Hz,滿足要求值。后續為提高轉子磁極1和轉子磁極2裝配時的準確性,設計人員可要求在轉子磁極1和轉子磁極2上刻不同的字以示區別:工藝人員可選擇利用齒槽相對工藝裝置裝配磁極1和磁極2,其次,在工藝文件中增加磁極1和磁極2為齒槽相對裝配檢查工序。

表l空載運行頻率數據及分析

4結論

(1）為提高轉子磁極1和轉子磁極2裝配時的準確性,設計人員可要求在轉子磁極1和轉子磁極2上刻不同的字以示區別:工藝人員可選擇利用齒槽相對工藝裝置裝配磁極1和磁極2。其次,在工藝文件中增加磁極1和磁極2為齒槽相對裝配檢查工序。

(2）本文針對步進電機空載運行頻率異?，F(xiàn)象,分析了原因,同時對故障進行了定位,明確了故障機理,對故障提出了改進措施,并通過試驗驗證,避免了類似故障的再次發生。該問題具有普遍性,其解決方法對類似問題具有重要參考意義。
