引言

對于一款機械產品來說,無論是設計過程的技術交流,還是設計完成后的效果展示,高品質的技術交流文檔對于提升產品質量及擴大廣告效應都顯得尤為重要。so1idworksComposer改變了用戶創建用于交付產品的方式,少量文字加上智能化的視圖以及動畫便能表達復雜的產品,還可以實現和用戶的交互操作。

1螺旋微動裝置的建模

螺旋微動裝置可以作為弧焊機的微調裝置,焊槍可以固定在導桿右端的螺孔處,轉動手輪通過螺旋傳動機構將螺桿的轉動轉變?yōu)閷?dǎo)桿的移動,微調焊槍位置。目前so1idworks、Pro-E、Catia的模型和裝配體可以導入到Composer中,UGNx可以將文件存為stp格式導入。因此,Composer不受原來建模軟件的影響,方便用戶編輯操作。圖1為UGNx導入成功的三維裝配模型。

圖1螺旋微動裝置的建模

2螺旋微動裝置的零件展示

通過在裝配體中對每個零件或部件創建熱點,可以在裝配中突出顯示零部件,觀察詳細的結構,可以對熱點添加鏈接。具體到每個零件,可以通過外形視圖、剖視圖展示細節結構,用戶僅用鼠標就可以實現交互操作,可以實現360●實時觀察。比如,在主裝配體中創建支座熱點的鏈接,通過顏色的設置可以醒目觀察到每個零件的外廓及在裝配體中的位置,左擊熱點時就會跳轉到支座的零件展示視圖中,如圖1、圖2所示。

零件可以展示其外形,添加材質,改變顏色及透明度,通過將主裝配體中"顯示選中零件而隱藏其他零件"的方式方便顯示單個零件,然后創建單個零件的普通視圖,利用剖切工具將零件做剖視處理,利用放大鏡工具做放大處理,方便觀察內部結構和細小結構。

圖2支座零件展示

3螺旋微動裝置的BOM表生成

總裝配體的裝配結構展示可以通過局部剖視的方式,將剖切的零件作為獨立的普通視圖,在視圖目錄樹中直接將零件視圖拖入裝配視圖中,原有模型就會被剖切的模型代替,方便觀察內部的裝配結構。

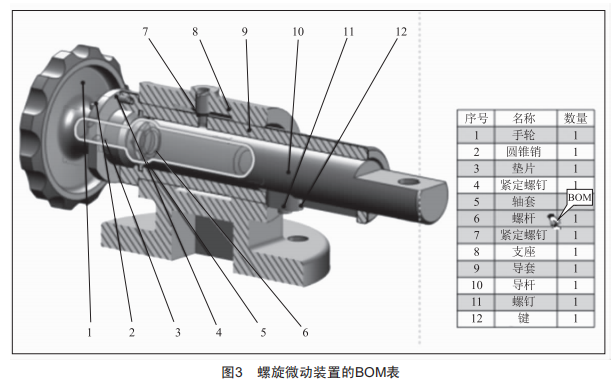

通過工作間BoM可以方便制作BoM表單。BoM工具將全部或可選的部分零部件生成BoM列表,支持BoM的級別顯示,可以顯示多級子裝配體和零件,分級顯示對于復雜的裝配體結構分析用途很大。通過項目修改可以生成符合制圖標準或用戶需要的表格,如圖3所示。BoM表中的名稱默認為按照原有模型文件名稱命名和排序,如果不符合用戶要求,可以在裝配的目錄樹中選擇單個零部件修改零部件名稱或利用工具提示符自定義顯示的名稱。BoM列通過設置可以顯示數量、描述、材料、質量等項目,可以根據用戶需求方便定制。

同時,BoM還可以創建磁力線,依靠磁力線的吸附作用,將編號整齊劃一地顯示出來。為了醒目顯示每個零件的位置,在BoM表中可以設置模型突出顯示,當鼠標移動到某一行時,在裝配體中就可以加亮顯示模型的序號及位置,如圖3所示。

4傳動部分爆炸視圖動畫演示

將傳動部分利用線性移動和平移工具將零件移開,做標簽創建鏈接,就可以在任何角度觀察還原和爆炸效果,也可以將套筒設置為透明,觀察內部結構情況,如圖4所示。

5螺旋微動裝置的機構運動動畫

整個裝配體的展示動畫除了視圖切換模式外,也可以用動畫工具完成,設置不同的位置關鍵幀、照相機關鍵幀或?qū)傩躁P(guān)鍵幀,展示不同方位的效果。動畫可以輸出AVI等常見的視頻格式方便觀看[3]。

機構運動的原理展示可以通過設置手輪等零件的旋轉和對應導桿的移動動畫來完成,為箭頭添加屬性關鍵幀,為手輪和導桿添加起始和結束位置的關鍵幀,通過旋轉和平移實現對應的運動動作。

機構運動動畫制作如圖5所示。

圖5機構運動動畫制作

6結語

利用solidworksComposer可以方便展示零件結構、裝配體的裝配關系,制作爆炸圖,生成BoM表格,并可通過熱點、突出顯示等功能清晰顯示零件在裝配體中的位置。通過普通視圖和智能視圖滿足零件展示切換的需要,通過動畫功能實現機構運動原理的展示,添加標簽、符號及箭頭可以實現附加說明。在實踐應用中證明,solidworksComposer在結構及運動原理方面的展示效果顯著,可以導出exe文件方便用戶使用,并且可以實現用戶對文件的交互式操作。
