引言

為切實解決電力公司各級單位信息安全防護體系建設不平衡的問題,緩解信息安全人員數量不足和基層單位技術能力欠缺的情況,確保公司各項信息安全技術措施和管理要求落實到位,順利完成各特定時期信息安全保障任務,現根據電力公司強化信息安全工作的迫切要求,在信息技術監督體系基礎上,利用公司現有技術力量,形成電力公司信息安全技術督查隊伍,完善技術督查工作機制,研發信息安全督查工具已成必然趨勢。

利用安全督查工具,為公司信息網絡安全穩定運行提供有力支撐,準確、全面地督查公司存在的信息安全風險與隱患,全面提升公司信息內外網邊界的安全性,加強對公司安全設備的策略監測和管控。

1安全督查工具業務流程

1.1防火墻策略督查工具

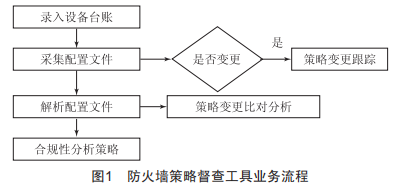

防火墻策略督查工具主要通過系統在線采集并解析防火墻設備配置文件,生成防火墻策略。在采集數據的基礎上,對防火墻的配置變更進行跟蹤,對策略進行比對分析及策略合規性分析。其具體業務流程如圖1所示。

1.2信息網拓撲發現工具

信息網拓撲發現工具主要是通過市縣公司及廣域網核心交換機中的MAC信息,以及對設備的端口與服務進行掃描,從而對設備臺賬、MAC地址庫及開放的端口與服務進行分析。其具體業務流程如圖2所示。

1.3基于lP的接入設備臺賬檢查工具

基于IP的接入設備臺賬檢查工具主要是通過接入IP管控、VRV、I6000中的臺賬信息進行對比,錄入完全一致的資產臺賬,整改沖突或差異的資產臺賬。其具體流程如圖3所示。

2功能說明

2.1防火墻策略督查工具

2.1.1拓撲圖元維護

提供自定義拓撲圖元類型設置及屬性編輯,包括名稱、圖片、類型等:圖元應包括不同網絡、網絡安全域、防火墻、路由器、網絡節點、主機及主機群等主要類型。

2.1.2拓撲圖管理

建立全省地市公司信息網絡和網絡安全域的防火墻拓撲連接圖,提供拓撲圖在線編輯功能,支持通過拖拽不同防火墻、主機等類型圖元,繪制拓撲圖連接關系,支持上述拓撲圖元與相應臺賬信息的關聯編輯。

2.1.3配置變更跟蹤

建立變革時間線,跟蹤配置變更情況,并對比前后兩個配置的變更差異。

2.1.4配置變更預警

按照區域顯示當前配置變更記錄,可進一步查看配置變更詳細記錄。

2.1.5策略合規檢查

將防火墻策略需求錄入系統,系統自動與實際導出的防火墻策略進行一致性檢查,排查與實際需求不一致的防火墻策略,并在頁面呈現不一致結果。

2.1.6數據采集并解析

定時在線獲取防火墻配置文件,然后依據該品牌防火墻模板定義格式進行解析,生成標準化策略格式并保存到策略庫中,形成的標準策略數據項包括源IP、目的IP、服務、方向、動作、端口等。

2.2信息網拓撲發現工具

2.2.1掃描配置

配置的IP地址段對段內的IP地址進行端口掃描以及配置端口,進行端口異常對比。

2.2.2交換機管理

對所有地市公司的交換機信息進行展示,同時可新增、修改、刪除信息。

2.2.3發現私有地址

展示發現的私網路由設備及其詳細信息,并提供相關預警、統計分析和可視化展現功能。

2.2.4發現未知接入設備

展示發現的未知接入設備及其詳細信息,并提供相關預警、統計分析和可視化展現功能。

2.2.5發現未知及不合規端口和服務

展示發現的未知及不合規端口、服務及其詳細信息,并提供相關預警、統計分析和可視化展現功能。

2.2.6數據采集、接入

采集MAC表信息及根據IP地址段掃描端口,并將數據錄入到數據庫。

2.3基于lP的接入設備臺賬檢查工具

2.3.1設備臺賬管理

加載市縣公司的保護設備臺賬,并對臺賬進行備注說明,并支持導出功能。

2.3.2保護設備臺賬

根據地市公司已備注說明的保護設備臺賬進行展示,保護設備主要包括交換機、打印機等,并支持導出功能。

2.3.3臺賬對比結果

以MAC地址、IP地址為基礎信息,自動核對IP管控、VRV、I6000設備臺賬信息,完成一致性檢查、沖突檢查、差異檢查,提供對比結果及詳細信息,并支持導出功能。

2.3.4數據接入接口

將地市公司的保護設備臺賬數據及VRV、I6000、IP管控的臺賬數據接入。

2.3.5數據對比服務

將市縣公司的VRV、I6000、IP管控接入的臺賬數據進行兩兩對比。

3結語

本文建立了對公司信息內外網邊界、拓撲、私網全面監控的統一管理系統,減少了重復性工作,提高了日常督查效率:開展了資產臺賬對比工作,保障了臺賬的完整性和一致性,全面提升了公司信息內外網邊界的安全性。安全督查工具通過加強對市縣公司安全設備的策略監測和管控,實現了對防火墻策略命中情況分析、防火墻策略變更實時監測預警、防火墻策略需求與實際策略一致性檢查分析等功能,還能排查信息內網中是否存在私有網段、是否存在未知設備、是否開放未知及不合規端口服務等網絡安全隱患。
