引言

電力系統作為我國重要的能源系統之一,在人們的生產生活中具有不可或缺的作用。用電終端采集系統具有電量自動日、月凍結與上傳,電量異常情況監測,正/反向有功、當前需量、有功/無功/視在功率上傳及智能化的信息交互等功能,其替代了傳統的人工收費模式,節省了人力物力,提高了工作質量與效率。

在城市中,電力采集終端多安裝在小區內,安裝位置較為集中,當出現大面積的故障時需要及時地解決,否則會對居民的生活產生較大的影響。而要及時找到故障原因,需要根據終端保存日志,定位終端問題,才能盡快解決大面積的故障現象。

鑒于此,本文提出了一種通過U盤快速打開超級終端串口的機制,以便及時記錄日志。

1U盤打開超級終端串口機制

1.1讀取U盤文件

U盤(USBflaShdiSk）是一種使用USB接口的無需物理驅動器的微型高容量移動存儲產品,通過USB接口與電腦或終端連接,實現隨時插用隨時存儲。它最大的優點就是:體積較小易于攜帶、存儲容量大、價格很便宜、性能可靠。U盤主要作用是用來存儲數據資料的,經過科學技術的蓬勃發展,目前U盤具備了更多的功能,例如加密U盤、啟動U盤、殺毒U盤、測溫U盤以及音樂U盤等。

計算機通過芯片把二進制數字信號轉為加入分配、核對、堆棧等指令的復合二進制數字信號,讀寫到USB芯片適配接口,再通過芯片處理信號,給EEPROM存儲芯片分配相應地址,進而存儲二進制數據,實現常用數據的存儲。

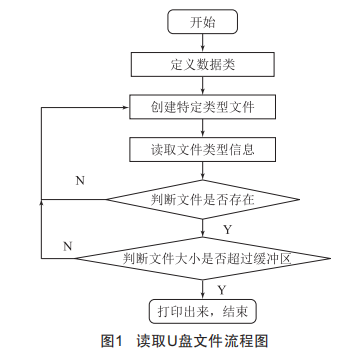

如何讓終端識別U盤并進行隨意讀取呢?首先定義一個數據讀取命令文件的格式,用typedef為數據類型定義一個新名字,創建定義類型的文件,讀取文件類型信息,判斷文件是否存在,判斷文件大小是否超過緩沖區,最后打印出來。讀取U盤文件流程框圖如圖1所示。

1.2文件信息格式判別

進制轉換是人們利用符號來計數的方法。進制轉換由一組數碼符號和兩個基本因素"基數"與"位權"構成?；鶖?shù)是指進位計數制中所采用的數碼的個數,位權是指進位制中每一固定位置對應的單位值。

程序員寫代碼過程中,都有自己最常用的一套編碼規則,計算機中所有的數據在使用和存儲時都是用二進制0和1表示的,所以需要轉換成相應的進制,例如十進制、十六進制。

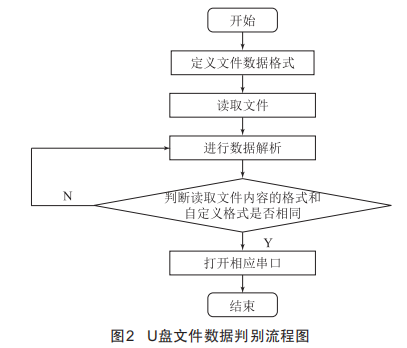

U盤讀取的文件內容需要轉換成終端固定使用的進制。數據格式結構體包括循環冗余校驗碼(CyclicRedundancyCheck,CRC）、長度、數據類型、起始地址、導出長度,打開的文件為只讀模式。判斷讀取文件內容的格式和自定義格式是否相同,判別文件信息流程框圖如圖2所示。

1.3打開相應串口機制

判別讀取文件信息的長度,分配4個字節再通過移位或運算將所有串口以0和1來表示打開或關閉。判斷調試跟蹤接口是否打開,使用超級終端(xShell）查看。xShell是一個強大的安全終端模擬軟件,它支持SSH1、SSH2以及MicroSoftwindowS平臺的TELNET協議。

xShell能在windowS界面下用來訪問遠端不同系統下的服務器,能夠較好地達到遠程控制終端的目的:同時能夠更新和保存日志,方便抄表以及終端上報給主站出現問題時及時解決問題。

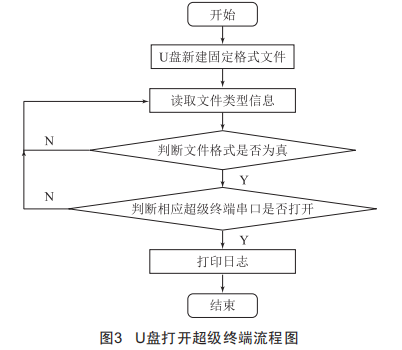

U盤快速打開超級終端串口的主要機制如下:在U盤里新建固定格式文件,終端讀取文件類型信息,判斷文件格式是否正確,再判斷相應超級終端串口是否打開,最后保存打印的終端日志。流程框圖如圖3所示。

2驗證機制

原先超級終端串口打開需要連上終端通信,在調試的狀態下,先查看串口狀態,再輸入相應的命令。本文所述U盤讀取機制直接在U盤文件輸入要打開的串口,將程序燒錄進終端,直接查看串口狀態,記錄終端運行日志。經驗證,當終端出現大面積故障時,通過U盤直接打開串口,保存終端日志,定位終端問題,所需時間大大減少,從而提高了運維效率。

3結語

總之,基于U盤讀取文件信息打開超級終端串口機制的算法研究,可以提高終端在大面積出現故障時,及時分析問題,找出解決措施的效率,提高終端的好評率,因而具有實際的應用價值和工程意義。
