· 強輸入/輸出絕緣——3kVAC/4.2kVDC

· 2MOOP的醫療隔離、250VAC工作隔離電壓

· 低輸入/輸出電容——最大為20pF

· 超寬輸入電壓比(4:1)——4.5V-18V、9V-36V、18V-76V

· 加固型引腳連接器

· 日本生產、5年保修

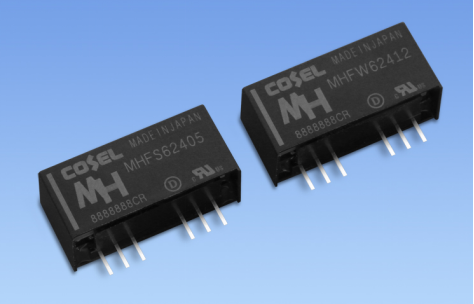

科索有限責任公司(6905：東京)今天宣布添加一款6W強隔離DC/DC轉換器，該系列轉換器主要用于醫療、工業和ICT應用，采用單串聯(SIP)8型包裝，擁有3kVAC/4.2kVDC的增強絕緣，符合醫療隔離標準(2MOOP(250VAC))，采用加固型設計，適用存在輸入/輸出壓差的工業應用。三種輸入電壓(4.5V-18V;9V-36V和18V-76V)，有單輸出(MHFS6)和雙輸出(MHFW6)兩種選型，適用廣泛。MH6為性能而生，最大絕緣電容僅有20pF，可降低噪聲傳輸?？扑鱉H具有獨特設計，生產于日本，保修期為5年。

奉行高可靠性的設計理念，科索MH6系列擁有加強型絕緣，根據安全標準進行了3kVAC和4.2kVAC絕緣測試，其變壓器的設計可承受工業應用中可能出現的電壓差。因為在IGBT驅動設備的電源設計方面具有長期的經驗，科索設計者將大功率強隔離的最佳實踐應用于此次低功率6W MH6系列中，以減少電機控制或IGBT驅動中發生的差動高壓造成的隔離疲勞。科索對其進行了測試和驗證，并在應用手冊中提供了預期壽命曲線，幫助系統架構師采用正確的設計規則和注意事項對工業設備的閘門控制器進行開發。

對于醫療應用，MH6系列符合第三版IEC60601-1標準中規定的2MOOP(250VAC)(操作人員保護手段)隔離要求。

為了不用大量備貨，且易于安裝和維護，系統設計師要求該DC/DC變換器的輸入電壓范圍要盡可能地大。基于以上要求，科索MH6系列提供三種寬輸入電壓：4.5V到18V(涵蓋12V電池應用)，9V到36V(包含12V和24V電池系統)，18V到76V(適用24V和48V系統)。MH6系列有五種單路輸出電壓型號：3.3V、5V、9V、12V、15V(MHFS6)和兩種兩路輸出電壓型號：+/-12V和+/-15V(MHFW6)。兩路輸出型可進行串聯使用，提供24V或30V的輸出。單路輸出MHFS6可以通過使用二次側的“Vout Trim pin“進行調整輸出電壓。

MH6系列內置過流保護電路，具有自動恢復功能。標準品有一個負邏輯遙控引腳(L:開，H:關)。

MH6系列可在溫度為-40至+85℃、相對濕度為20%至95%的(非冷凝)環境下工作。根據冷卻情況，功率降額適用于溫度不超過+105℃的測量點。

為了降低傳輸噪音，科索研發人員將隔離電容降低到盡可能低的水平，電容最大值僅為20pF，這在為電機控制系統供電時是一個巨大的優勢。

在某些情況下，工業設備和醫療設備會受到振動的影響，可能會對SIP引腳的產品造成損傷。為了避免引腳損傷，科索MH6系列引腳用環氧樹脂澆筑，加強了PCB板和模塊之間的連接，使裝置在要求較高的應用場合中使用時更加可靠。MH6系列已通過振動測試：10-55Hz 98.0m/s2(10G)，3分鐘為一周期，沿X、Y、Z軸各60分鐘;震動測試：490.3m/s2(50G)11ms，沿X、Y、Z軸各一次。

針對醫療和工業應用，MH6系列獲得了認證機構的批準：UL62368-1、EN62368-1、c-UL(相當于CAN/CSA-C22.2 No.62368-1)、ANSI/AAMI ES60601-1、第三版EN60601-1、c-UL(相當于CAN/CSA-C22.2 No.60601-1)。

為了減少用戶的電路板空間，MH6系列采用SIP8封裝，包裝尺寸為26.0×12.0×9.5mm [1.03×0.48×0.38英寸](W×H×D)，最大重量為8克。

MH6系列電源模塊符合RoHS指令，并根據低壓指令進行CE標記。
