引言

隨著電子技術的發展,機場航站樓內的電子系統日趨復雜,一方面設備數量越來越多,另一方面復雜程度越來越高,這使得系統故障診斷變得異常困難。面對越來越嚴格的安全管理要求,傳統查找設備手冊的方法時間過于漫長,急需一種快速診斷的方法,以最快的速度定位故障點。本文將Perti網系統模糊化,建立故障診斷的模糊Petri網模型(FPN）,用模糊Petri網(FPN）的模糊產生規則和變遷激活的可信度,分析異常行為過程之間的因果關聯,并推理出故障的原因及可信度。

1原理描述

1.1模糊&Petr網模型

模糊Petri網(FPN）模型[1-3]可以用一個8元組表示,FPN=(P,7,D,I,0,f,a,8）,其中P=（P1,P2,···,Pn）是一個有限的庫所集;7=（l1,l2,···,lm）是一個有限的變遷集;D=（d1,d2,···,dn）;I:P×7二（0,1）表示輸入函數,若I(p,l）=1,則表示p與l之間有聯系,此時p為l的輸入庫所,l的所有庫所集合表示為·l或I(l）;若I(p,l）=0,則p與l之間無聯系;0:7×P二（0,1）表示輸出函數,若0(p,l）=1,則表示l與p之間有聯系,此時p為l的輸出庫所,l的所有庫所集合表示為l·或I(l）;若0(p,l）=0,則l與p之間無聯系;f:7二[0,1]為7的一個關聯函數,表示從7至一個0到1之間的實數的映射;a:P二[0,1],表示從P至一個0到1之間的實數映射;8:P二D為P的一個關聯函數,表示從P至命題集合的雙向映射。

該8元組滿足以下條件:

(1）Pu7≠0;

(2）Pn7=0;

(3）n>0,m?0。

1.2故障模糊規則的2&F描述

故障傳播是一種狀態逐步觸發的過程,一個故障狀態的出現會導致一系列故障狀態的發生。如交換機故障可能性為0.4,而交換機故障可能會導致整個網絡癱瘓,其可能性為0.8,則這一系列故障發生的綜合可能性為0.4×0.8=0.32。由此可見,可以由模糊產生式規則描述故障傳遞關系。

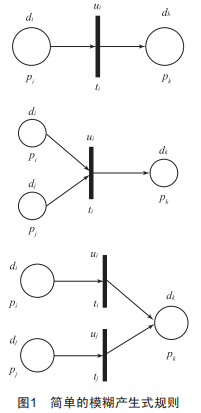

簡單的模糊產生式規則有以下3種,如圖1所示:

類型一:如果故障P1為真,則P2為真,即IFP1THENP2,可信度為CF。

類型二:如果故障P1,P2,···,Pn同時為真,則Pn+1為真,即IF(P1andP2and···andPn）THENPn+1,可信度為CF。

類型三:只要故障P1,P2···,Pn有一個或多個為真,則Pn+1為真,即IF(P1orP2or···orPn）THENPn+1,可信度為CF。

2模糊&Petr網故障診斷實例應用

機場航班信息顯示系統(簡稱FIDs）是機場航站樓面對旅客的主要系統,負責為旅客及送接站人員提供全方位的信息服務。系統主要包括服務器、客戶端、網絡、顯示系統。以大連機場某型航班顯示系統為例,根據系統組成、專家經驗和現場采集的數據,構成如下知識庫規則:

R0:IF(IMF消息平臺故障）THEN(服務器故障）,CF=0.75;R1:IF(數據庫軟件故障）THEN(服務器故障）,CF=0.7;R2:IF(磁盤陣列故障）THEN(服務器故障）,CF=0.6;

R3:IF(HA心跳檢測故障）THEN(服務器故障）,CF=0.65;

R4:IF(小型機操作系統故障）THEN(服務器故障）,CF=0.55;

R5:IF(軟件BUG）THEN(客戶端軟件故障）,CF=0.75;

R6:IF(客戶端故障）THEN(客戶端軟件故障）,CF=0.9;

R7:IF(輸入性錯誤）THEN(客戶端軟件故障）,CF=0.95;

R8:IF(網線故障）THEN(網絡故障）,CF=0.95;

R9:IF(接入層交換機故障）THEN(網絡故障）,CF=0.65;

R10:IF(光纖鏈路故障）THEN(網絡故障）,CF=0.7;

R11:IF(核心交換機故障）THEN(網絡故障）,CF=0.6;

R12:IF(離港信息顯示器）THEN(顯示故障）,CF=0.5;

R13:IF(值機信息顯示器）THEN(顯示故障）,CF=0.9;

R14:IF(登機信息顯示器）THEN(顯示故障）,CF=0.85;

R15:IF(行李轉盤信息顯示器）THEN(顯示故障）,CF=0.75;

R16:IF(進港信息顯示器）THEN(顯示故障）,CF=0.55;

R17:IF(服務器故障）THEN(航班顯示系統故障）,CF=0.75;

R18:IF(客戶端軟件故障）THEN(航班顯示系統故障）,CF=0.9;

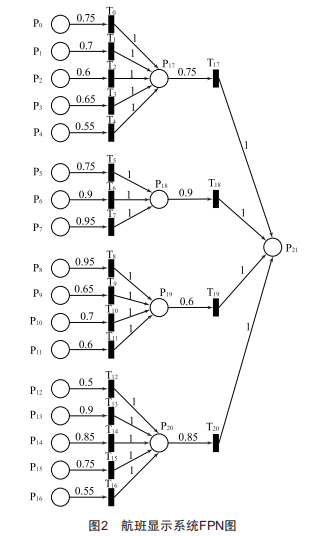

R19:IF(網絡故障）THEN(航班顯示系統故障）,CF=0.6;R20:IF(顯示故障）THEN(航班顯示系統故障）,CF=0.85。將以上規則用模糊佩特里網表示,如圖2所示。

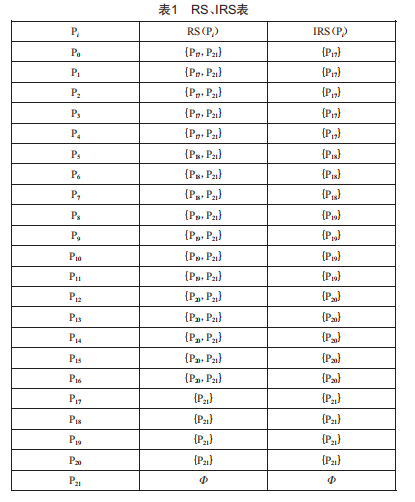

由圖2可以確定能到達性集合Rs和立即到達性集合IRs如表1所示。

由已知"航班信息顯示系統故障"對應的位置P21,反向推理可導致目標庫所表示故障現象的起始庫所步驟如下:

(1）參照?qǐng)D1,建立Rs、IRs表,設系統閾值A(chǔ)為0.7。

(2）由已知故障位置為P21,只有P17、P18、P19、P20能引發P21的發生,其中CF18較大,因此首先經過P18反向推理,并在P18位置上做出標記,避免重復查詢。

(3）針對P18,重復進行(2）步驟,得到P7最大并標記,提示系統維護人員對輸入性錯誤進行檢查,P7的可信度為0.9×0.95=0.855,大于閾值0.7,推理成功。

(4）如果維護人員發現無輸入性錯誤,應選擇另一條位置P18二P6,并標記P6,其可信度為0.9×0.9=0.81,大于閾值0.7。

(5）如P6仍未發生故障,排除掉可信度小于0.7的P5,繼續選擇路徑P20二P13,并標記P13,其可信度為0.9x0.85=0.765,大于閾值0.7。以次類推,繼續查找故障原因。

3模型算法仿真

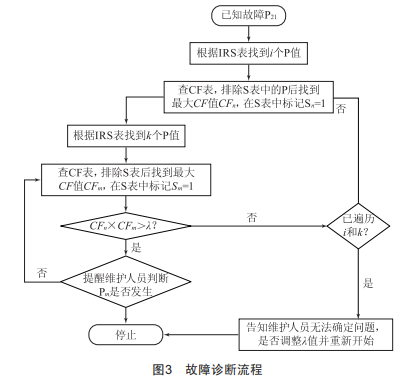

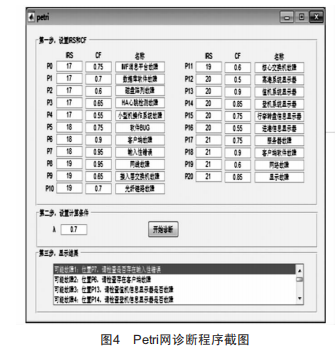

依據上述步驟,使用MATLAB編寫自動診斷和提示軟件,其流程圖如圖3所示,使用MATLABGUI制作界面,如圖4所示。

4結語

利用模糊Perti網模型能較好地描述和分析模糊知識,推斷航站樓設備故障的邏輯關系,理清故障傳遞路徑,與傳統的按序查找設備手冊方法相比,該方法故障定位速度快,邏輯關系更加清楚。通過航班顯示系統的故障案例仿真結果,說明使用模糊Perti網建立故障診斷體系是行之有效的,具有很強的實用價值
