引言

濕式電除塵器是一種用來處理含微量粉塵和微顆粒的新除塵設備,主要用來除去含濕氣體中的塵、酸霧、水滴、氣溶膠、臭味、PM2.5等有害物質,是治理大氣粉塵污染的主要設備,在大氣污染物超低排放中起到降低粉塵的作用。

1濕式電除塵器工作原理

濕式電除塵器的主要工作原理如圖1所示:將水霧噴向集塵板,水霧在放電極形成的強大的電暈場內荷電后分裂進一步霧化:電場力、荷電水霧的碰撞攔截、吸附凝并,共同對煙塵粒子起捕集作用,最終煙塵粒子在電場力的驅動下到達集塵極而被捕集。與干式電除塵器通過振打將極板上的灰振落至灰斗不同的是,濕式電除塵器是將水霧噴至集塵極上形成連續的水膜,流動水將捕獲的煙塵沖刷到灰斗中隨水排出。由于沒有振打裝置,濕式電除塵器的除塵過程中就不會產生二次揚塵,并且放電極被水浸潤后,使得電場中存在大量荷電霧滴,大大增加了亞微米粒子碰撞帶電的機率,大幅度提高了亞微米粒子向集塵極運行的速度,可以在較高的煙氣流速下,捕獲更多的微粒。濕式電除塵器可明顯提高除塵和除s03效果。

圖1濕式電除塵器工作原理

2臥式濕式電除塵器系統組成

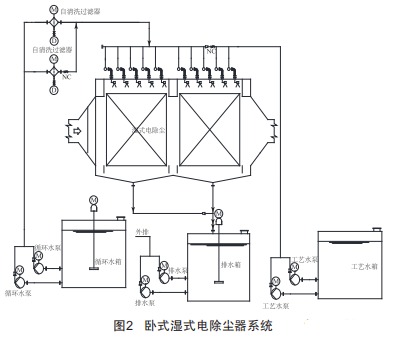

本文以臥式濕式電除塵器為例,其主要分為濕式電除塵器本體部分和濕式電除塵器水系統部分,如圖2所示。

2.1濕式電除塵器本體

濕式電除塵器本體部分主要包括:鋼支架、殼體、陰極線及框架、陽極板、進口出口煙箱、灰斗、絕緣子加熱器、高頻電源及相關輔助設備等。

2.2濕式電除塵器水系統

濕式電除塵器水系統設備主要包括:循環水箱及循環水泵、自清洗過濾器、工藝水箱及工藝水泵、排水箱及排水泵、堿儲罐及加堿泵等。

濕式電除塵器設有循環水箱,通過一用一備的循環水泵對前段陽極板進行連續噴淋形成水膜帶走陽極板上收集的固體,收集的粉塵和噴淋水匯集到大灰斗內,通過管道流入濕電排水箱,再溢流至循環水箱。循環水處理系統將噴淋收塵后的水進行加堿中和處理,經過濾后循環噴淋使用,使得排放水量降到最低值,實現了循環水利用的最大化。噴淋水系統通過選擇適合的噴嘴類型和噴嘴孔徑,并經過合理的管道布置和噴嘴布置,可以確保極板極線的清洗效果。循環水噴淋總管上安裝有自清洗過濾器,能過濾掉循環水中的雜質,防止循環水噴嘴堵塞,自清洗過濾器間歇投入運行,過濾后含雜質的水通過管路回流至排水箱。

此外,濕式電除塵器設有工藝水箱,通過一用一備的工藝水泵對后段兩排陽極板進行間歇噴淋。為了達到循環利用和防止腐蝕的目的,濕式電除塵器還配置了堿儲罐和加堿裝置,使循環水箱的pH值維持在一定區間范圍內。噴淋排水箱中的水經過加堿中和處理后,通過噴淋水箱排污泵輸送至廢水預澄清系統使用,循環水箱的水經過中和處理后,作為濕式電除塵器的噴淋水循環使用。

為保證絕緣效果,絕緣子必須保持干燥,因而濕式電除塵器配備了密封風系統。密封風系統由兩臺濕電密封風機)一用一備）,一臺蒸汽加熱器及其相關的密封風管路、閥門和監測儀表等組成。

3濕式電除塵器系統的控制

3.1濕式電除塵器系統的啟動控制

啟動濕式電除塵器系統之前需判斷脫硫系統是否正常運行,脫硫系統正常投運后按照下列順序投入運行設備:

(1）濕式電除塵器密封風系統:

(2）分別啟動濕式電除塵器電場絕緣子各加熱器,各濕式電除塵器絕緣子室溫均不低于設定值:

(3）投入濕式電除塵器的循環水子組啟動順序控制:

(4）投入電動清洗過濾器自動控制:

(5）分別啟動濕式電除塵器的電場高頻電源:

(6）啟動補水泵,投入濕式電除塵器后部噴淋子組控制:

(7）投入濕式電除塵器的排水子組啟動順序控制:

(8）投入濕式電除塵器的堿液計量自動控制。

濕式電除塵器電場絕緣子各加熱器的啟動分冷態啟動和熱態啟動兩種情況。冷態啟動是指濕式電除塵器所有絕緣子室的電加熱器停運以后的再次投運:熱態啟動是指濕式電除塵器系統在未停運電加熱器的情況下的再次投運。若濕式電除塵器為冷態情況下啟動,上一步則還需要滿足絕緣子室電加熱器投運后,等待6h。

3.2濕式電除塵器系統的停運控制

當需要撤出濕式電除塵器時,按下列順序停運設備:

(1）依次停止?jié)袷诫姵龎m器電場高頻電源:

(2）撤除濕式電除塵器后部噴淋子組控制,停運補水泵,關閉沖洗電動門:

(3）濕式電除塵器的堿液計量自動控制,停運堿液計量泵:

(4）投入濕式電除塵器排水子組停運順序控制:

(5）投入濕式電除塵器循環水子組停運順序控制:

(6）撤除電動清洗過濾器自動控制:

(7）若機組冷態停運(鍋爐停運,沒有煙氣）,則在停運絕緣子室電加熱器30min后投入濕式電除塵器密封風子組停運順序控制,否則保持電除塵器絕緣子加熱器和密封風系統繼續運行。

4結語

本文通過介紹濕式電除塵器的工作原理,分析臥式濕式電除塵器的系統組成及系統的啟動/停運控制,有利于更好地了解和應用臥式濕式電除塵器。
