引言

氧化鋅避雷器是用來保護電力系統中各種電氣設備免受過電壓損壞的電氣產品,具有良好的保護性能。其工作原理為:當電壓超過放電電壓時,流過電阻片(閥片）的電流迅速增大,同時限制了過電壓的幅值,釋放了過電壓的能量,此后氧化鋅閥片又恢復高阻狀態,使電力系統正常工作。目前,氧化鋅避雷器日常運維主要是對其進行帶電測試,測試項目包括帶電紅外檢測和帶電全電流、阻性電流測試,當帶電測試某一試驗項目數據不合格或有異常時,必須結合其他停電試驗項目進行驗證試驗,以做出正確的判斷。

1案例分析

1.1異常概況

2018年2月2日,某供電局運行人員發現220kV某甲站#1主變220kV側C相避雷器上節有異常發熱現象,與正常相相比溫差為1.4℃(異常避雷器溫度為9.1℃,正常相溫度為7.7℃）:當天對避雷器進行阻性帶電測試,阻性電流與上次預試值偏差值不大,符合規程要求。2月9日,電氣試驗班對該避雷器進行紅外及阻性電流復測,C相避雷器上節與正常相相比溫差為1.8℃(異常避雷器溫度為17.8℃,正常相溫度為16℃）,阻性電流無異常。

1.2驗證試驗情況

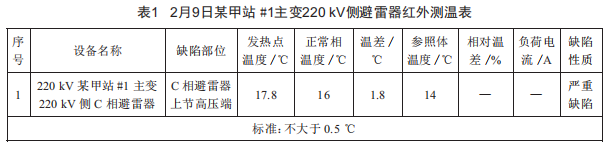

(1）2月9日紅外檢測情況如表1所示。

從表1紅外測試情況可以看出,C相上節避雷器高壓端存在異常發熱現象。

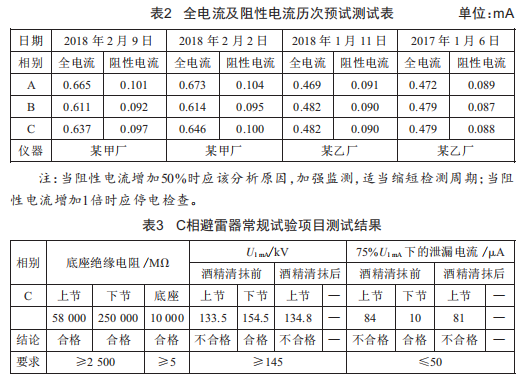

(2）全電流及阻性電流歷次預試測試情況如表2所示。

表2歷次測試情況顯示,三相避雷器阻性電流相差不大。

(3）解體前常規項目測試情況。在試驗大廳,對C相避雷器進行常規項目試驗,測試結果如表3所示。

表3常規項目試驗顯示,C相上節避雷器U1mA和75%U1mA下的泄漏電流都不合格。

1.3解體檢查

故障避雷器為復合外套氧化鋅避雷器,其中復合絕緣外套是復合硅橡膠材質,外絕緣筒是環氧樹脂玻璃纖維材質(環氧筒）,內絕緣筒為硅橡膠材質(硅橡膠熱縮管）。

(1）解體外觀檢查情況。內外絕緣筒之間填充物為硅脂,避雷器上下密封蓋(鋁質）與外絕緣筒之間直接旋緊密封。上密封蓋拆卸情況如圖1所示。

(2）氧化鋅電阻片絕緣檢查情況。該避雷器由35個氧化鋅電阻片組成,全部安裝在內絕緣筒中。通過對單個電阻片進行試驗,發現其中4個電阻片75%U1mA下的泄漏電流超過50uA,不合格。還有靠近高壓端處的13個電阻片絕緣電阻偏低。

2原因分析與結論

通過對以上試驗數據及解體情況的分析,推斷由于上密封蓋(高壓端處）與外絕緣筒密封性能失效,導致避雷器內部受潮,高壓端處最先受潮,該處部分電阻片劣化引起C相避雷器高壓端異常發熱。

3日常運維建議

（1）對避雷器外觀進行檢查。瓷套表面無臟污,無放電跡象,瓷套法蘭無裂紋無破損:復合絕緣外套表面無臟污,無龜裂老化現象。

（2）對避雷器的現場監測儀泄漏電流進行抄錄,若某相為零或顯示特別高時,可嘗試對監測儀敲一敲,看看指針是否因?yàn)榭瓕?dǎo)致指示異常:三相對比,若某相泄漏電流明顯增大或與上次記錄明顯增大時,應對其進行詳細的紅外測溫。

（3）避雷器帶電測試應包括紅外檢測、阻性電流測試。紅外測試須細心觀察,比較三相避雷器溫度,相間溫度差不超過0.5～1℃。一般檢測要求,環境溫度一般不低于5℃,相對濕度一般不大于85%,不應在雷、雨、霧、雪等氣象條件下進行,戶外晴天要避開陽光直接照射或反射進入儀器鏡頭,在室內或晚上檢測應避開燈光的直射,宜閉燈檢測。如發現異常,要開展精確測量,檢測期間天氣為陰天、夜間或晴天日落2h后。阻性電流帶電測試時,應與上一次數據進行對比,阻性電流和全電流與初始值不能有顯著變化,阻性電流增加50%時,應分析原因,縮短試驗周期:阻性電流增加l倍時,應開展停電試驗。
