簡單地說，單端初級電感轉換器 (SEPIC) 能夠?qū)斎腚妷哼M(jìn)行降壓或升壓。例如，在汽車應用中，它可用于調節來自 12V 電池輸入的 12V 輸出電壓，在 6V 啟動/停止壓降和 16V 或更高的交流發電機浪涌時保持輸出電壓穩定。有時 SEPIC 用于與多個輸入源一起工作，當墻上適配器輸出或系統電壓發生變化時，無需使用不同的轉換器。主要優點是成本低、有源元件最少(兩個)、簡單的升壓控制器 IC、低輸入紋波電壓和最小的 FET 振鈴以減少電磁干擾 (EMI)。

一些缺點是復雜的控制回路、右半平面零、非隔離拓?fù)?，并且需要使用兩個單獨的電感器或單個耦合電感器。SEPIC 類似于非隔離反激式轉換器，但增加了一個“飛行”電容器。事實上，如果去掉這個電容，它就變成了一個變壓器匝數比為一比一的反激式轉換器。因此，我們可以在某些應用中使用 SEPIC 來代替反激式轉換器。讓我們來看看一些有趣的 SEPIC 電路。

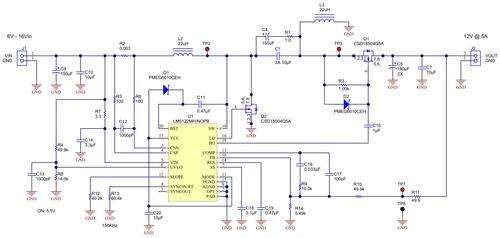

SEPIC 輸出整流器的功耗隨著功率水平的增加而迅速增加，尤其是在低輸入電壓下。這是因?yàn)檎髌髦械碾娏魇禽斎腚娏髋c輸出電流之和，在最小輸入電壓時最大。冷卻整流器的能力可以將典型低壓應用中的可用功率水平限制在 30W 左右。圖 1 詳細介紹了使用同步升壓控制器實現的同步 SEPIC 轉換器。同步操作用 FET 代替整流器以減少其損耗，有效地允許在相同損耗的情況下提供更多輸出電流。如果配置了二極管，則輸出電流將被限制為 3A 而不是 5A。使用同步整流可獲得大于 95% 的效率。

此設計的一個關鍵點是 SEPIC 具有兩個開關節點(TP2、TP3)，而不是升壓器的單個開關節點。SEPIC 同步 FET 的驅動器不能直接連接到升壓控制器的高端驅動器，因?yàn)樗脑礃O (TP3) 與其 SW 引腳 (TP2) 的電位不同。為了驅動它，我們添加了一個由 R3/D2/C15 組成的浮動電平轉換器電路。C15 使 VIN 下降，其電壓與“飛”電容器 C1 相同，從而在 Q1 柵極-源極上提供正確的電壓擺幅。R3/D2 恢復正確的柵極驅動偏移(低 = -0.5V，高 = 7V)。

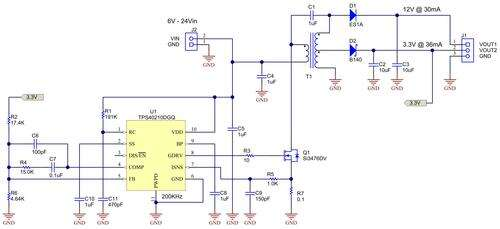

有時，需要多個輸出電壓。圖 2 顯示了如何在不增加額外控制器費用的情況下輕松添加調節良好的輔助輸出電壓。在本例中，3.3V 輸出用作反饋并經過良好調節。假設二極管壓降為 0.3V，則通過在 3.3V 頂部以大約 2.4 比 1 的比率堆疊繞組來獲得 12V 輸出。SEPIC 的耦合電感器必須具有 1 比 1 的匝數比才能正確平衡其伏-微秒乘積。

由于增加了一個額外的繞組，初級繞組和連接到“飛行”電容器 (C1) 的次級繞組之間的比率必須為 1 比 1。在這種情況下，初級和總次級必須具有相同的匝數。如果 C1 連接到中心抽頭，初級繞組和 3.3V 繞組之間的匝數必須相同。與反激式相比，它的一個關鍵優勢是輔助輸出上有更好的輕載/空載電壓調節，這是由于最小的 FET 振鈴。由于次級振鈴的峰值檢測，空載輸出的輕負載調節通常是反激式中的一個問題。此外，由于振鈴較少，SEPIC 中通?？梢允褂幂^低電壓的 FET。在圖2所示的電路中，在完全交叉負載下獲得了 10% 的調節。

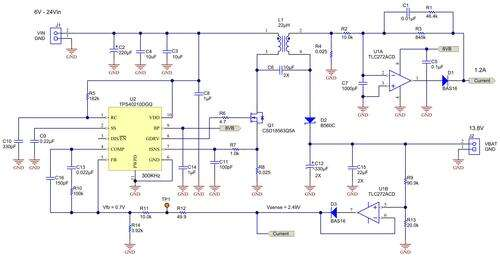

一個鮮為人知的 SEPIC 事實是，次級繞組(或使用單獨電感時的輸出側電感)中的平均電流等于輸出電流。這使得間接感測輸出電流變得非常容易。圖 3通過電流檢測電阻器 (R4) 來實現電池充電器。由于電流從 R4 的接地側流出，因此使用固定增益反相運算放大器 (op amp) 配置來產生正電流檢測反饋信號(電流)。輸出電壓和電流信息進行“或”運算，以創建恒定電流和恒定電壓曲線之間的無縫轉換。

總而言之，SEPIC 轉換器提供了優于經典反激式的優勢。它的主要優點是“鉗位”的 FET 開關波形，可降低 EMI 和 FET 電壓應力。其他實現包括同步、多輸出和簡單的基于接地的輸出電流檢測。這些只是我們?nèi)绾我阅撤N非傳統方式提高 SEPIC 轉換器性能的幾個示例。
