引言

隨著"中國制造2025"的提出,現代機械產品正面臨著更加復雜和靈活的市場環境。人口紅利的消失,促使適齡勞動力越來越緊張,迫使作業生產自動化和智能化成為研究的重點。智能制造離不開機械手,機械手是能按固定程序和要求,模仿人手抓取、搬運或操作的一種新型自動裝置。機械手抓取并搬運物品主要靠安裝在其上的未端執行器。機械手能周而復始地在臟、亂、差及有毒等環境下工作,尤其是在生產線和危險品處理等領域,由于工作的復雜性和場合的多樣性,這些領域一部分物品的抓取、搬運和置放仍靠人工進行,致使工作效率不高。

為提高生產線和危險品處理等領域的工作效率,降低作業成本,改善人類勞動條件,本文將螺旋傳動與齒條齒輪、曲柄連桿機構組合,設計了能增力且自鎖性能良好的一種電動機械手內抓取裝置,并將其作為機械手的末端執行器,用來代替人工完成物品的抓取和置放,將人從繁重的勞動及有害的環境中解放出來,從而實現作業的自動化和智能化。

1電動機械手內抓取裝置工作原理

螺旋傳動是進行能量和力傳遞的機械傳動裝置,具有傳動比大和可傳遞很大的軸向力等優點。齒輪齒條可將齒輪的轉動與齒條的平動自由轉化,具有承載力大、傳動精確和無限長度延續對接等優點。曲柄連桿機構能將旋轉運動轉變?yōu)橥鶑?fù)直線運動。減速電機是一種無污染的"綠色"傳動技術,能將電能直接輸出為大轉矩,且可靠性高,承受過載能力和效率高。

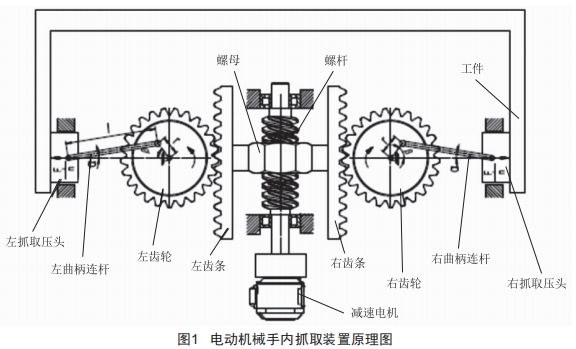

本文利用螺旋傳動、齒輪齒條和曲柄連桿機構的上述優點,將三者與減速電機結合起來,設計了一種電動機械手內抓取裝置,并將其作為機械手的末端執行器。電動機械手內抓取裝置的原理圖如圖1所示,該裝置主要由減速電機、螺桿、螺母、左右齒條、左右齒輪、左右曲柄連桿及左右抓取壓頭等組成。螺母的兩側分別與左、右齒條相連,左、右齒輪齒條一曲柄連桿機構對稱布置。

電動機械手內抓取裝置工作原理:正向電能驅動減速電機逆時針旋轉,旋轉的減速電機帶動與其相連的螺桿逆時針旋轉,螺桿再帶動螺母和與螺母相連的左、右齒條上移,上移的左、右齒條分別與左、右齒輪嚙合,將動力傳遞到左、右齒輪上,并把齒條的直線運動轉變?yōu)樽?、右齒輪的圓周運動:然后,左、右齒輪分別帶動較接在其上的左、右曲柄連桿運動,使左曲柄連桿向左直線運動,右曲柄連桿向右直線運動,從而使左、右抓取壓頭分別向工件或物品內表面靠近,此時由于左、右曲柄連桿機構的角度效應實現了一次力的放大:最后,左、右抓取壓頭的輸出力作用在工件或物品的內表面,完成左右撐緊抓取動作。因左、右抓取壓頭端部裝有壓力傳感器,當抓取壓力達到設定值時,壓力傳感器先將此信息返回給機械手的控制系統,然后控制系統將停止信號發送給減速電機并讓其停止轉動,使整個內抓取裝置處于自鎖狀態[8],即物品在搬運、移動中,其一直被撐緊且抓取力保持不變,使裝置不再消耗能源,進一步實現"綠色化"。當物品被搬運、移動到指定地點后,此時減速電機接入反向電能,螺桿順時針旋轉,旋轉的螺桿帶動螺母和左、右齒條下移,下移的齒條再帶動左、右齒輪反向旋轉,接著齒輪帶動較接在其上的左、右曲柄連桿運動,使左曲柄連桿向右直線運動,右曲柄連桿向左直線運動,使左、右抓取壓頭分別離開物品內表面,從而松開工件。

設計中,為保證自鎖可靠,采用單線螺紋,并選用合適的螺紋升角,取螺紋升角w小于螺旋副的當量摩擦角ov,且ov-w≥1N。

設計中,根據所抓取物品的內徑大小來確定曲柄和連桿的長度。為撐緊物品而串聯的曲柄連桿機構具有角度增力效應,即當角α減小時,抓取壓頭運行位移很小,而壓頭抓取力卻快速變大;當角a增大時,抓取壓頭可獲得大位移并快速進給,使運行位移與抓取力具有非線性變化[10]。

2力學計算

2.1力學計算公式

若減速電機功率為Ⅳ,減速比為i,額定轉速為n,使用系數為Ka,則減速電機輸出扭矩公式為:

若螺桿螺紋中徑為d2,螺紋升角為w,螺旋副的當量摩擦角為ov,可算出螺旋傳動效率n1=tanw/tan)w+ov）,則螺桿所受的軸向力公式為:

因左、右齒條直接與螺母相連,所以齒條所受推力與螺母所受軸向力大小相等、方向相同。而螺母與螺桿所受軸向力大小相等、方向相反。因此,左、右齒條所受推力與螺桿所受的軸向力F大小相等、方向相反,并將齒條的平動轉化成齒輪的轉動。

若左右齒輪分度圓直徑均為d1,齒輪齒條傳動效率為n2,則左、右齒輪扭矩大小72=F·d1/2n2,把公式（3）代入左、右齒輪扭矩72,最終得左、右齒輪扭矩大小公式為:

因左、右曲柄連桿機構的曲柄中心分別與左、右齒輪中心同軸心且曲柄隨齒輪轉動,因此,左、右曲柄轉動的轉矩就是左、右齒輪轉動的扭矩72。若左、右曲柄中心到連桿較接點距離均為r,則左、右曲柄所受圓周方向切向力Ft=72/r。

如圖1所示,左、右曲柄轉角均為8,左、右連桿擺角均為a,左、右曲柄連桿機構傳動效率為n3,則左、右曲柄傳遞給左右連桿方向的力:

左、右抓取壓頭輸出力:

將公式（3）代入左、右抓取壓頭輸出力F0/n公式,并考虎左、右曲柄連桿機構傳動效率,可得到左、右抓取壓頭輸出力大小公式為:

式中,n為齒輪齒條一曲柄連桿機構布置的個數;71為減速電機輸出扭矩;n1為螺旋傳動效率;n2為齒輪齒條傳動效率;n3為曲柄連桿機構傳動效率;d1為左、右齒輪分度圓直徑;d2為螺桿螺紋中徑;r為曲柄中心到連桿較接點距離;w為螺紋升角;ov為螺旋副的當量摩擦角;α為左、右連桿擺角;8為左、右曲柄轉角。

2.2應用舉例

選減速電機功率Ⅳ=5kw,減速比i=50,額定轉速n=1460r/min,選取中等沖擊使用系數Ka=1.75,則由公式（1）得到減速電機輸出扭矩:

若齒輪分度圓直徑d1=100mm,螺紋中徑d2=38mm,曲柄中心到連桿較接點距離r=50mm,左、右連桿擺角α=10N,左、右曲柄轉角8=35N,螺紋升角w=3.5N,螺旋副的當量摩擦角ov=5N,則螺旋傳動效率:

n1=tanw/tan)w+ov）=tan3.5N/tan)3.5N+5N）≈0.41

選取齒輪齒條傳動效率n2=0.95,曲柄連桿機構傳動效率n3=0.8,由公式)4）得出左、右抓取壓頭輸出力大小:

即左、右抓取壓頭輸出力分別達437.361kN。若要再增加或減少左、右抓取壓頭的輸出力,則可通過增加或減少減速電機功率Ⅳ、減速比i等獲得。

若機械手內抓取裝置所夾物品為U形,則n=2,且齒輪齒條和曲柄連桿機構如圖1所示左右對稱布置;若機械手內抓取裝置所夾物品為圓筒形,則n=3,且齒輪齒條和曲柄連桿機構呈圓形對稱布置,從而可根據被抓工件或物品的形態采用不同布置的抓取裝置,擴大了抓取裝置的使用范圍。

3結論

文中提出的一種電動機械手內抓取裝置具有以下特點:

（1）電動機械手內抓取裝置使用電能直接驅動減速電機,只需要較少的能量轉換裝置,從而具有緊湊的結構;同時利用螺旋機構的自鎖原理,保持左、右壓頭抓取力不變而節約能量,使綠色化程度進一步提高。

（2）通過曲柄連桿機構的角度效應,可實現力的放大;同時方向柔性很好的曲柄連桿機構可根據實際抓取要求重新布置輸出端的裝置,從而擴大裝置的使用范圍。

（3）利用左、右齒輪齒條一曲柄連桿機構的對稱布置,使左、右抓取壓頭的輸出力大小相等、方向相反,從而平衡地抓取物品,達到省時和高效的目的。

（4）內抓取裝置裝在不同的機械手上,可代替人從事重復或繁重的勞動,實現作業的自動化和智能化,改善人類勞動條件和強度,提高作業效率。
